Anwendungsfälle
6. Anwendungsfälle
Es gibt viele verschiedene Anwendungsfälle und mögliche Kombinationen der einzel-
nen Komponenten. In diesem Kapitel werden die Haupt-Anwendungsfälle genannt und
beschrieben.

VTL Ein-/Ausschalten

ƒ
VTL Ein-/Ausschalten und Dimmen
ƒ
VTL Ein-/Ausschalten und Boost
ƒ
VTL Ein-/Ausschalten und Tageslicht- und Präsenzsensorik
ƒ
NET-Modul als DALI-Teilnehmer im Gebäudemanagement
ƒ
NET-Modul bei mehr als 16 elektronischen Vorschaltgeräten (EVG)
ƒ
6.1 VTL Ein-/Ausschalten
Bei diesem Anwendungsfall kann VTL über einen externen Netzschalter manuell ein- und
ausgeschaltet werden.
HINWEIS: Wenn das System mit Spannung versorgt wird, starten die angeschlossenen
Leuchten mit einer warmen Farbtemperatur. Nach ungefähr 10 Sekunden beginnt das
System den Tagesverlauf zu simulieren und an den angeschlossenen Leuchten die Farb-
temperatur einzustellen, die dem natürlichen Licht der aktuellen Tageszeit entspricht.
Komponenten
Netzschalter EIN/AUS
ƒ
Leuchten
ƒ
- Bei interner Spannungsversorgung: max. 16 elektronische Vorschaltgeräte (EVG)
- Bei externer Spannungsversorgung: max. 64 EVG
NET-Modul
ƒ

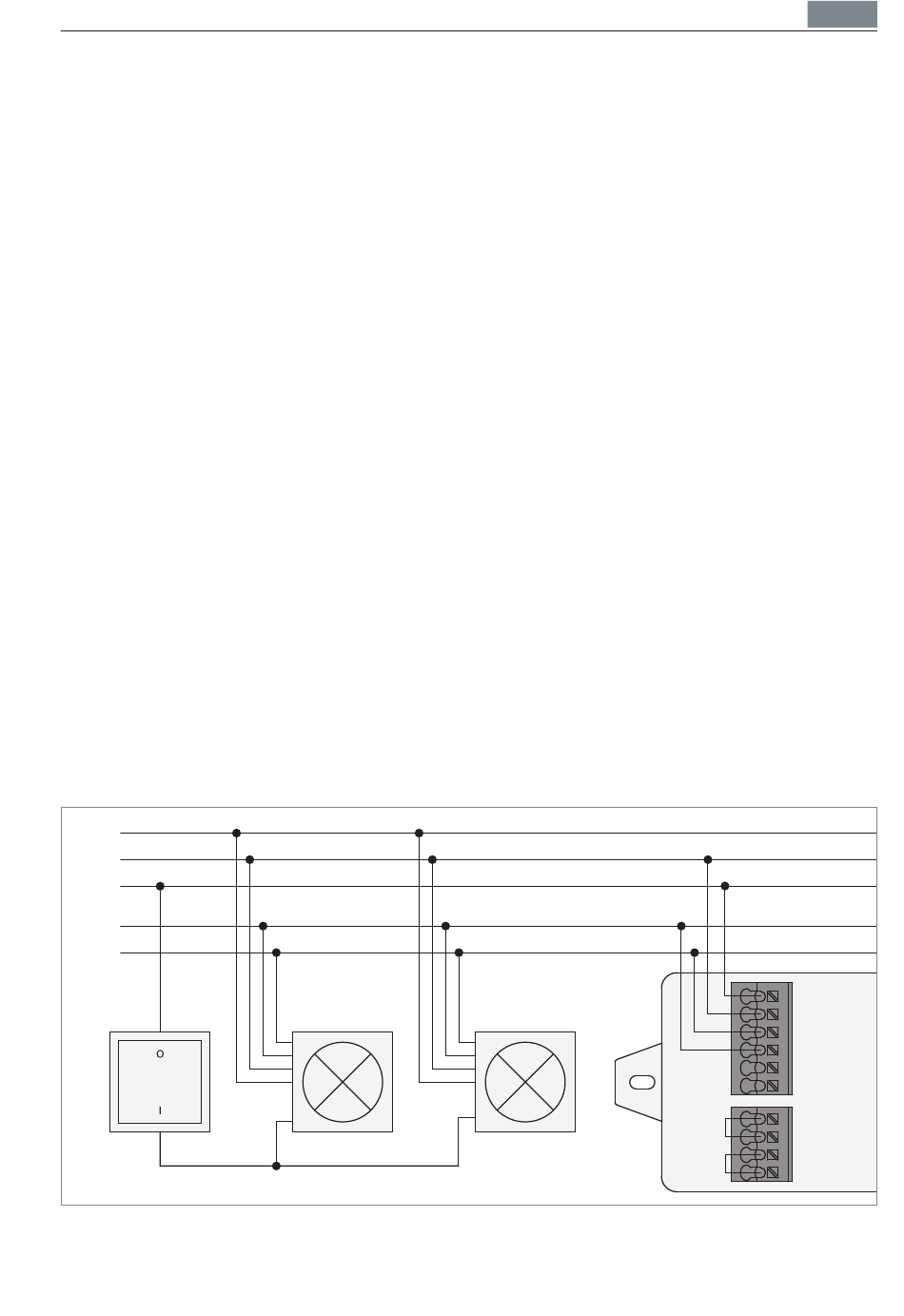

Anschlussschema
PE
N
L
DA
DA
Fig. 6: Anschlussschema: VTL Ein-/Ausschalten, interne Spannungsversorgung.
DEU
L
N
DA OUT
DA OUT
DA IN
DA IN
DA PS 1
DA PS 2
DA PS 3
DA PS 4
