Pompe Bms Hs; Pompe Bms Hp - Grundfos BMS hs Notice D'installation Et De Fonctionnement

Installation du raccord de service
Pour faciliter la maintenance de la pompe et du moteur, installer
le raccord de service fourni.
1. Installer les deux pièces en caoutchouc.
2. Installer le raccord de service.

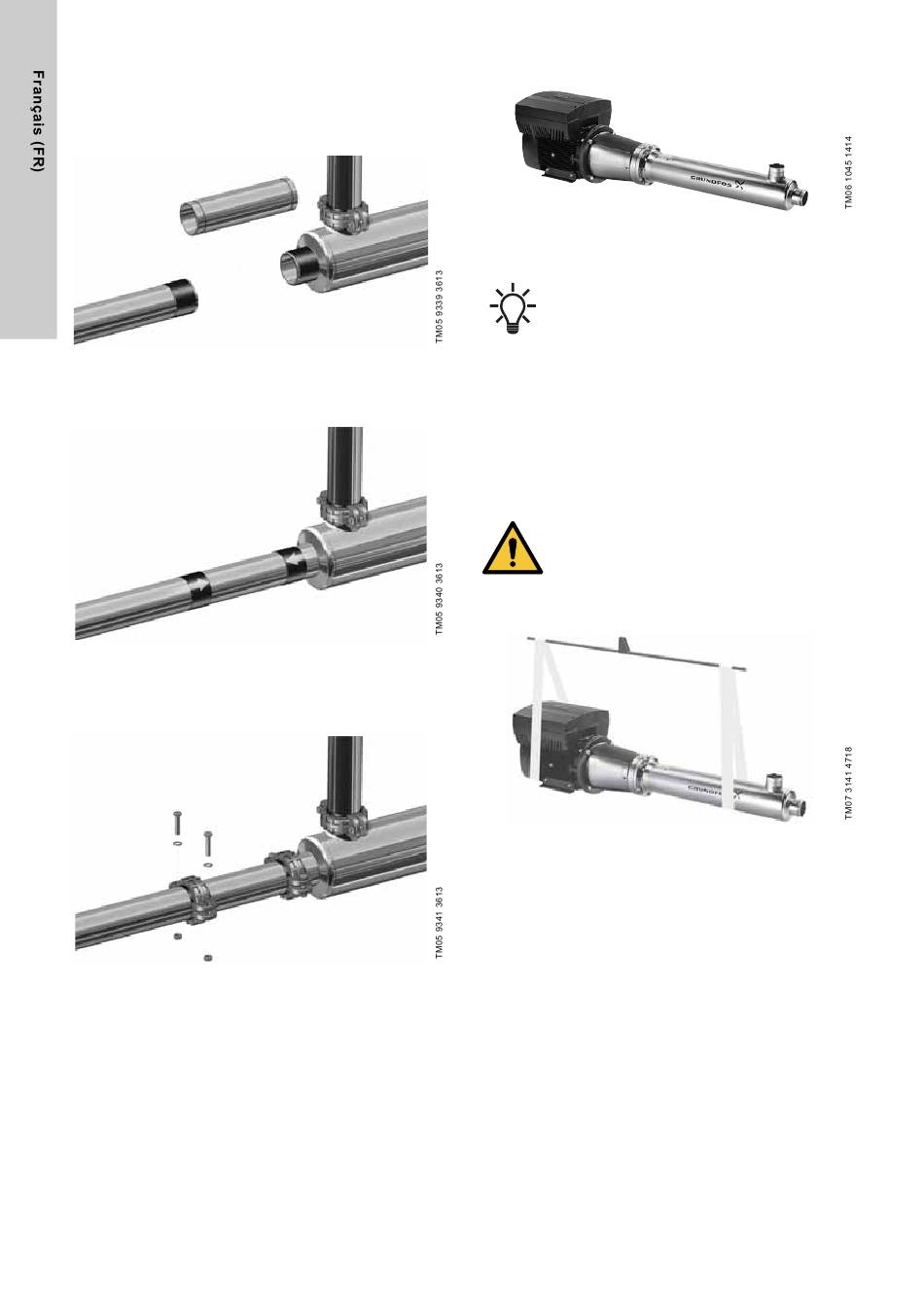

Fig. 7 Emplacement des pièces en caoutchouc
3. Faire glisser les deux pièces en caoutchouc sur le raccord de
service.
Fig. 8 Position du raccord de service et des pièces en caout-
chouc
4. Placer les accouplements Victaulic et serrer les écrous à
33 Nm.
Fig. 9 Accouplements Victaulic
En cas d'installation d'une pompe BMS hs, vous pouvez passer à
l'installation électrique. Voir paragraphe
Pour l'installation d'une pompe BMSX, voir paragraphe
tion de la pompe BMS hp.
6
5.1 Pompe BMS hs.
Installa-

4.2 Pompe BMS hp

Fig. 10 Pompe BMS hp
Installation de la pompe et du moteur
Il est recommandé d'utiliser des amortisseurs de
vibrations.
La pompe et le moteur doivent être installés au même niveau. S'il
existe un écart entre la fondation et le moteur/la pompe, utiliser
un niveau, un calibre et des cales pour mettre le moteur à niveau.
Fixer ensuite le moteur et la pompe à l'aide de vis adaptées
(4 × M10) à la fondation.
Levage et manutention de la pompe
Positionner la pompe.
AVERTISSEMENT
Chute d'objets
Mort ou blessures graves
- Respecter la réglementation locale fixant les
limites pour la manutention et le levage manuels.
- Utiliser les sangles pour lever la pompe ; ne pas
soulever par le carter du ventilateur.
- Utiliser un équipement de levage certifié et
approuvé. Voir plaque signalétique.
Fig. 11 Exemple de levage de la pompe
