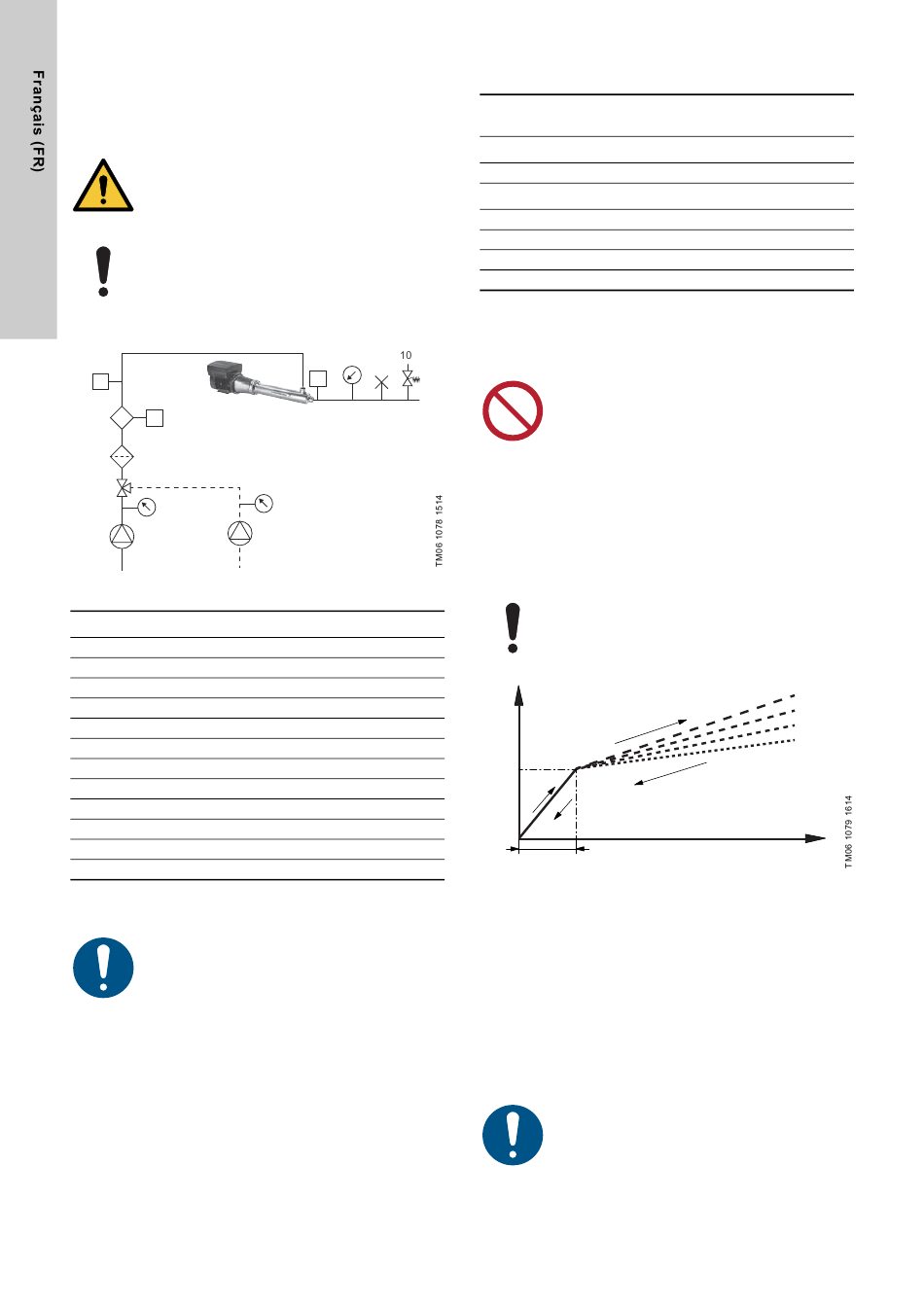

Grundfos BMS hs Notice D'installation Et De Fonctionnement page 14

6.3 Pompe BMS hp
6.3.1 Avant la mise en service
Se conformer à ces instructions pour s'assurer du bon fonction-
nement de la pompe BMS hp.
AVERTISSEMENT
Description du danger
Mort ou blessures graves
- S'assurer que la pompe et le groupe sont parfaite-
ment purgés avant le démarrage.
Pour déterminer le type, la quantité de graisse et
l'intervalle de graissage, voir la plaque signalétique.
Vérifier que la tension d'alimentation correspond à la plaque
signalétique.
6
4
5
3
2
1
Fig. 19 Exemple de pompe BMS hp
Pos. Description
1 Pompe d'alimentation en eau brute
2 Manomètre (eau brute)
3 Filtre
4 Capteur basse pression
5 Débitmètre
6 Pompe BMS hp
7 Capteur haute pression
8 Manomètre (pression de refoulement, BMS hp)
9 Purge d'air
10 Vanne de décharge
11 Manomètre (pompe d'eau douce)
12 Pompe de rinçage*
* Une pompe de rincage doit être installée pour les applications
de dessalement ou autres applications similaires.
Les pompes BMS hp dont le dimensionnement du
moteur est mentionné dans le tableau ci-dessous
doivent avoir une pression d'aspiration inférieure au
démarrage.
14
8
7
9
11
12
Le tableau indique le dimensionnement du moteur et la pression
d'aspiration maximale au démarrage.
Pression d'aspiration maximale au
Moteurs MG
3,0 kW
Moteurs MGE
3,0 kW
5,5 kW
7,5 kW
11,0 kW
6.3.2 Démarrage
Si une vanne de refoulement est installée, nous vous recomman-
dons de l'ouvrir à un quart de tour au démarrage de la pompe ou
du groupe.
Ne pas faire fonctionner la pompe contre une vanne
de refoulement fermée.
Pour démarrer une pompe BMS hp, procéder comme suit :
1. Démarrer la pompe d'alimentation (1) et s'assurer que la pres-
sion d'aspiration (2) de la pompe BMS hp (3) est supérieure à
0,5 bar (BMS hp 6") ou 1,0 bar (BMS hp 8").
2. Purger la pompe BMS hp.
3. Démarrer la pompe BMS hp.
4. Accélérer la pompe BMS hs selon les réglages par défaut.
Voir fig. 20 (1).
Passer de 0 à 1 700 tr/min en l'espace de trois
secondes.
tr/min
2
1700
1
4
3 secondes
Fig. 20 Accélération, BMS hp
Temps d'accélération par défaut :
• 0 à 1 700 tr/min en trois secondes maxi. Ce réglage ne doit
pas être modifié.
• Accélérer progressivement à partir de 1 700 tr/min jusqu'à
atteindre la vitesse maxi du groupe. Il peut être modifié selon
l'application requise.
5. Régler la pression de refoulement de la pompe BMS hp à la
valeur désirée. Voir fig. 19.
6. Vérifier que la pression d'aspiration de la pompe est supé-
rieure à 0,5 bar (6" BMS hp) ou 1,0 bar (8" BMS hp) et infé-
rieure à 82,7 bars.
S'assurer que la pompe BMS hp est protégée contre
la marche à sec.
démarrage [bar]
60
15
30
40
55
3
t [secondes]
