Rinçage de l'installation
Rincer soigneusement les tuyauteries à l'eau filtrée à
5 microns avant d'installer l'échangeur de pression.
Des corps étrangers peuvent causer des dommages.
Raccordement tuyauterie de l'échangeur de pression
Les tuyauteries d'aspiration et de refoulement haute pression et
basse pression sont équipées de fourreaux d'écartement pour
accouplements Victaulic. Voir la position de la tuyauterie sur
l'unité.
Les tuyauteries d'aspiration et de refoulement doivent être soute-
nues au niveau de leurs extrémités.

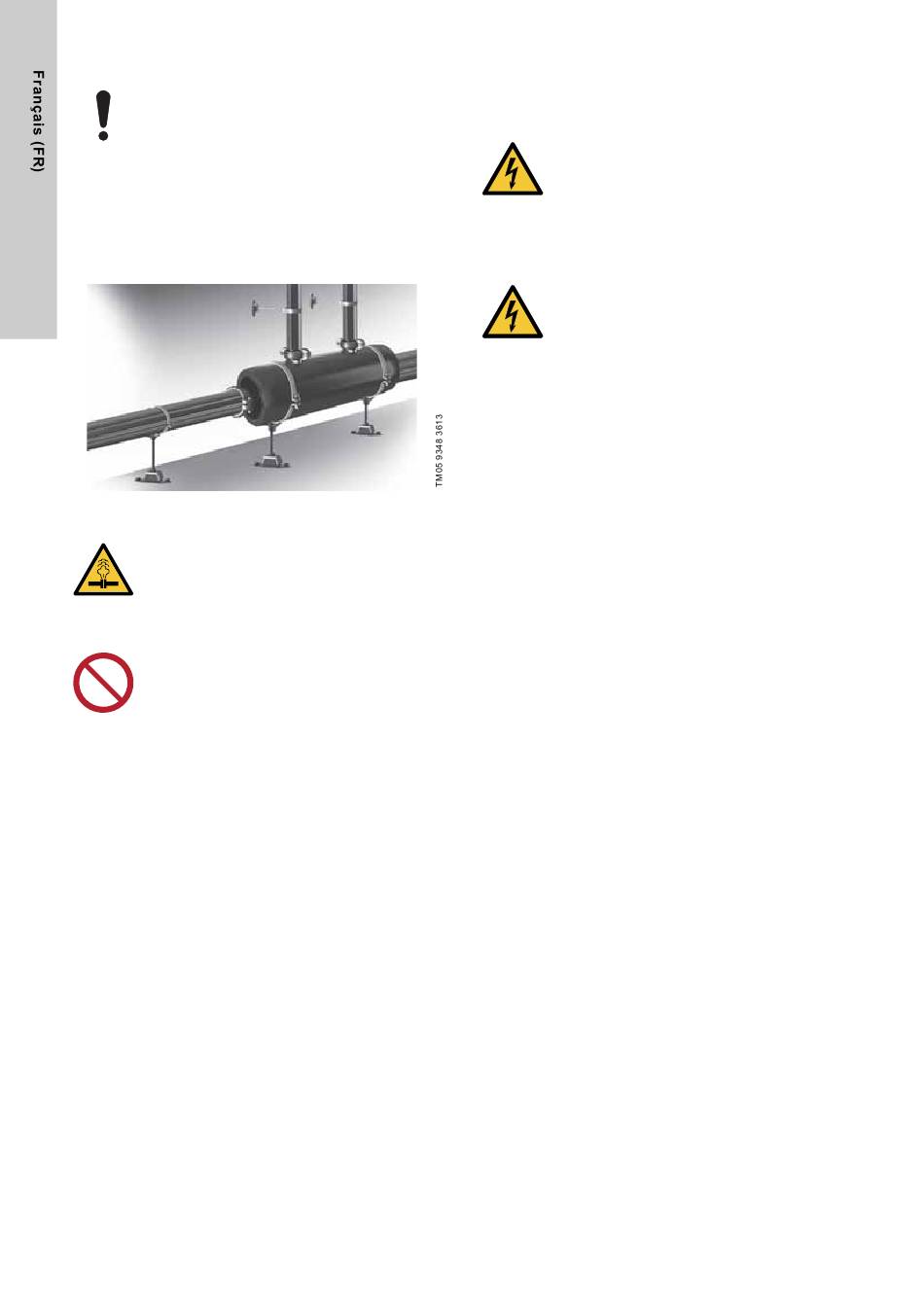

Fig. 16 Supports horizontaux et verticaux de la tuyauterie
AVERTISSEMENT
Système sous pression
Mort ou blessures graves
- Éviter les contraintes sur la tuyauterie.
Lors de la mise en place des raccords, il est important de laisser
un espace de 3,5 mm entre les deux tuyauteries. Voir fig. 13.
L'échangeur de pression ne doit pas être soutenu au
niveau des raccords de tuyauterie ; l'échangeur de
pression ne doit pas non plus être utilisé pour soute-
nir la tuyauterie ou les collecteurs.
8
5. Branchement électrique
DANGER
Choc électrique
Mort ou blessures graves
- Relier la pompe à un interrupteur principal externe
installé à proximité et à un disjoncteur ou à un
convertisseur de fréquence.
- Il doit être possible de verrouiller l'interrupteur
principal en position OFF (isolé). Type et condi-
tions spécifiés dans la norme EN 60204-1,5.3.2.
- La pompe doit être reliée à la terre.
DANGER
Choc électrique
Mort ou blessures graves.
- Avant toute intervention, s'assurer que l'alimenta-
tion électrique a été coupée et qu'elle ne risque
pas d'être enclenchée accidentellement.
Le branchement électrique doit être effectué par un électricien
agréé, conformément aux réglementations locales et il faut abso-
lument se baser sur les schémas de protection moteur, sur les
conseils de démarrage et de surveillance. Effectuer les
connexions électriques dans la boîte à bornes.
Les connexions doivent être effectuées conformément au
schéma de câblage fourni avec le produit Grundfos.

5.1 Pompe BMS hs

Câbles secteur et de transmission des signaux
Suivre le guide rapide ou la notice d'installation et de fonctionne-
ment du moteur ou de l'entraînement.
En cas d'installation d'une pompe BMS hs, vous pouvez passer à
la mise en service. Voir paragraphe 6.2 Pompe BMS hs.
