Caractéristiques techniques
Schéma de connexion : DACa/Beta
BT4b
ENTRÉES
Pause
Contrôle de débit
Contact de niveau réservoir 1 (pH)
Contact de niveau réservoir 2 (floculant)
Contact de niveau réservoir 3 (chlore)
Sonde pH
Sonde de chlore
Pompe Beta BT4b (pH)
Pompe Beta BT4b (chlore)
Branchement secteur

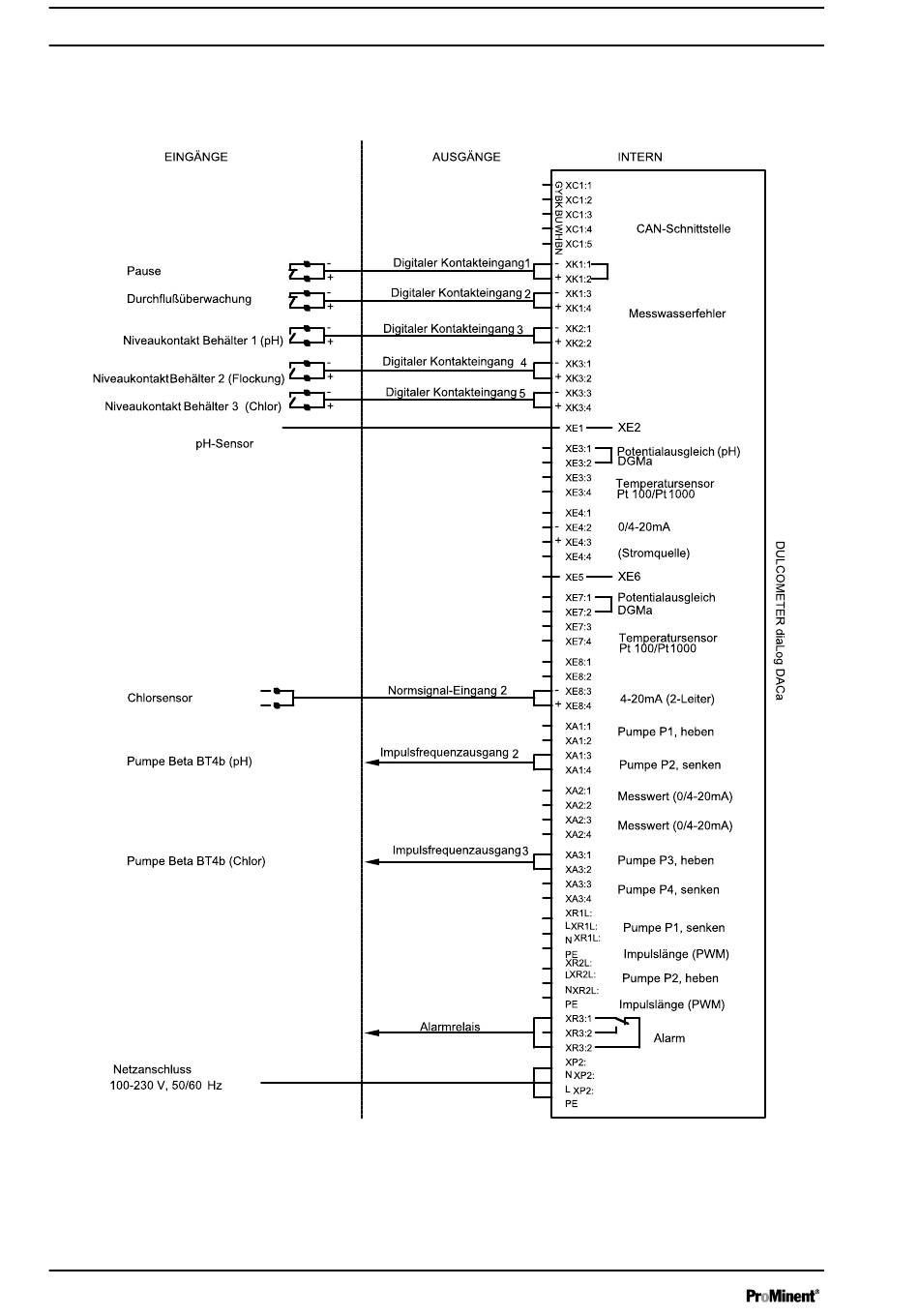

Fig. 44: Schéma de connexion : DACa/Beta BT4b
74
SORTIES
Entrée de contact numérique 1
Entrée de contact numérique 2
Entrée de contact numérique 3
Entrée de contact numérique 4
Entrée de contact numérique 5
Entrée signal normalisé 2
Sortie fréquence d'impulsions 2
Sortie fréquence d'impulsions 3
Relais d'alarme
INTERNE
Interface CAN
Défaut eau de mesure
Compensation de potentiel
Sonde de température
(Source de courant)
Compensation de potentiel
Sonde de température
4-20mA (2 fils)
Pompe P1, augmenter
Pompe P2, diminuer
Valeur de mesure (0/4-20mA)
Valeur de mesure (0/4-20mA)
Pompe P3, augmenter
Pompe P4, diminuer
Pompe P1, diminuer
Longueur d'impulsion (PWM)
Pompe P2, augmenter
Longueur d'impulsion (PWM)
Alarme
A2081
