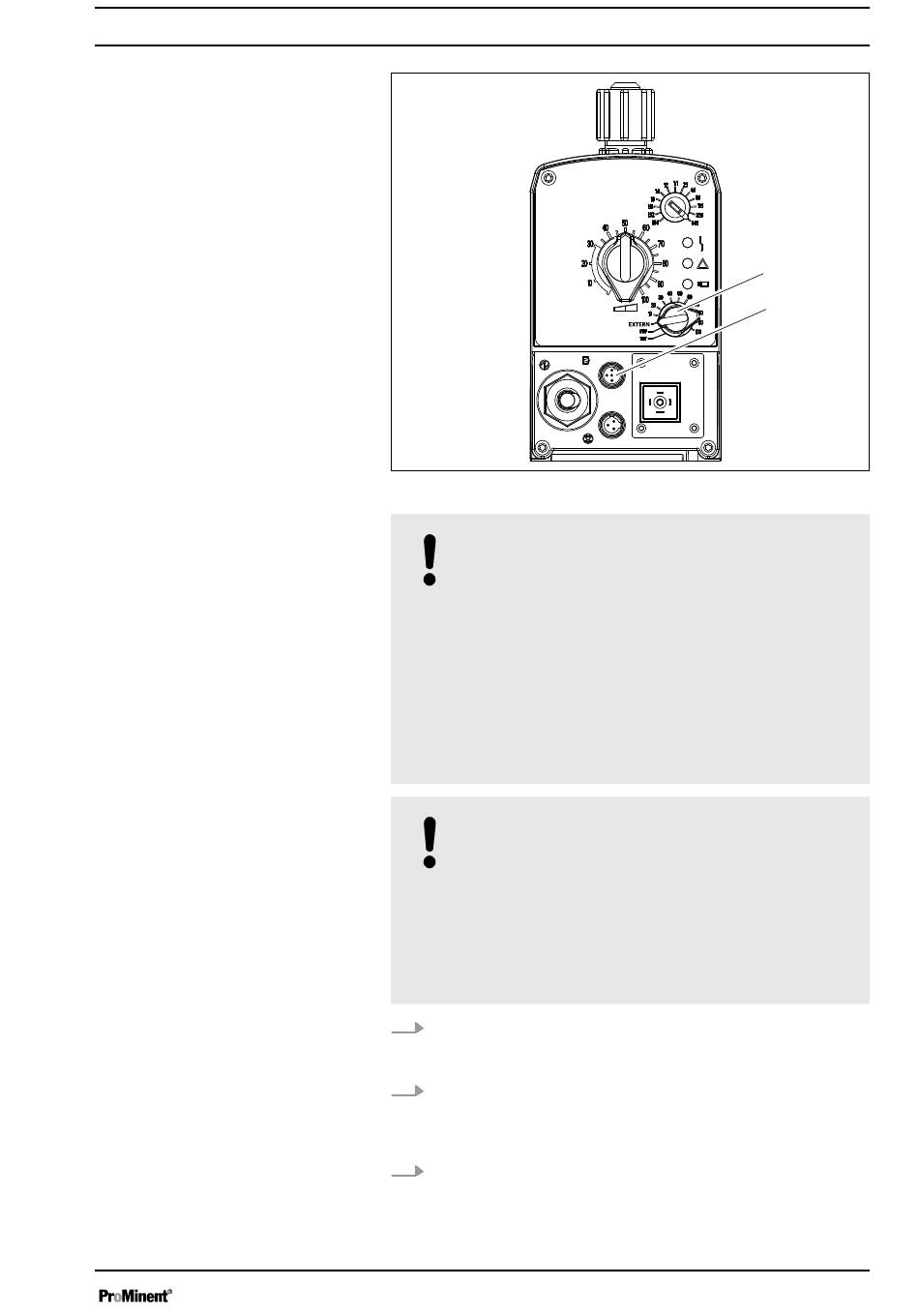

Fig. 13: Commutateur multifonctions (1) sur [EXTERN]
REMARQUE !
Pression de service maximale admissible en cas d'utili‐
sation d'une sonde de chlore
Limitez la pression à 1 bar au maximum (à 30 °C)
directement au point de prélèvement de l'eau de
mesure, grâce à un réducteur de pression. Dans le cas
contraire, la pression de service maximale autorisée
de la sonde de chlore est dépassée.
La contre-pression à l'écoulement ne doit pas
dépasser 1 bar (à 30 °C). Dans le cas contraire, la
pression de service maximale autorisée de la sonde
de chlore est dépassée.
REMARQUE !
Vanne multifonctions : poste de dosage avec clapet
antiretour
Si vous utilisez une vanne multifonctions, un clapet
antiretour doit être installé sur le poste de dosage
(intégré dans la canne d'injection fournie). Autrement,
l'eau du bassin peut revenir par la conduite de dériva‐
tion de la vanne multifonctions lorsque cette dernière
est utilisée.
1.
Avec sonde de débit : Insérez la sonde de débit dans la
chambre d'analyse et serrez l'embout de réduction mâle et le
raccord de serrage
2.
Acheminez l'alimentation en eau de mesure du circuit de fil‐
tration ou de la pompe d'eau de mesure à la chambre d'ana‐
lyse par un robinet à boisseau sphérique, voir figure ci-
dessus
3.
Conduisez l'évacuation de l'eau de mesure de la chambre
d'analyse au circuit de filtration ou avec un écoulement libre
dans le réservoir d'eau refoulée par un robinet à boisseau
sphérique, voir figure ci-dessus
Montage
1.
2.
A2083
27
