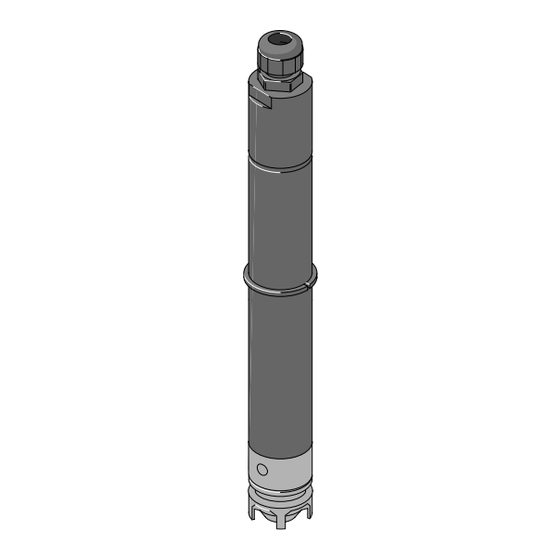

Cellule de mesure de chlore libre
Masquer les pouces Voir aussi pour DULCOTEST:
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Betriebsanleitung / Operating Instructions
Mode d'emploi / Instrucciones de servicio
DULCOTEST
®
Chlormesszelle für freies Chlor
DULCOTEST
®
Chlorine sensor for free chlorine
DULCOTEST
®
Cellule de mesure de chlore libre
®
DULCOTEST
Medidor de cloro libre
Typ / Type / Type / Tipo CLE 3.1-mA
Teile Nr./Part No.: 987320 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DT 055 04/03 G/GB/F/E
D/GB/F/E

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent DULCOTEST

Sommaire des Matières pour ProMinent DULCOTEST

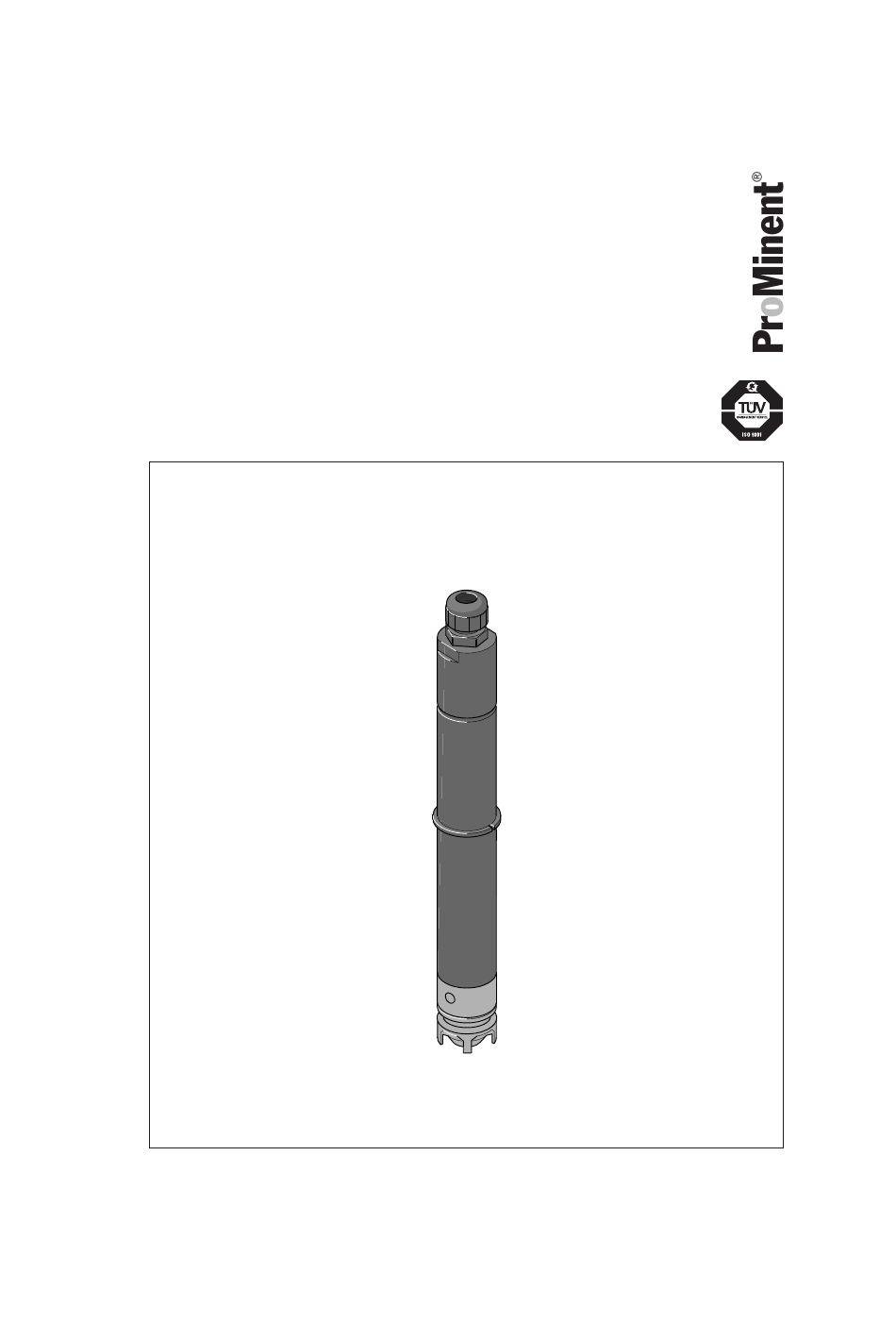

  • Page 1 ® Cellule de mesure de chlore libre ® DULCOTEST Medidor de cloro libre Typ / Type / Type / Tipo CLE 3.1-mA D/GB/F/E Teile Nr./Part No.: 987320 ProMinent Dosiertechnik GmbH · 69123 Heidelberg · Germany BA DT 055 04/03 G/GB/F/E...
