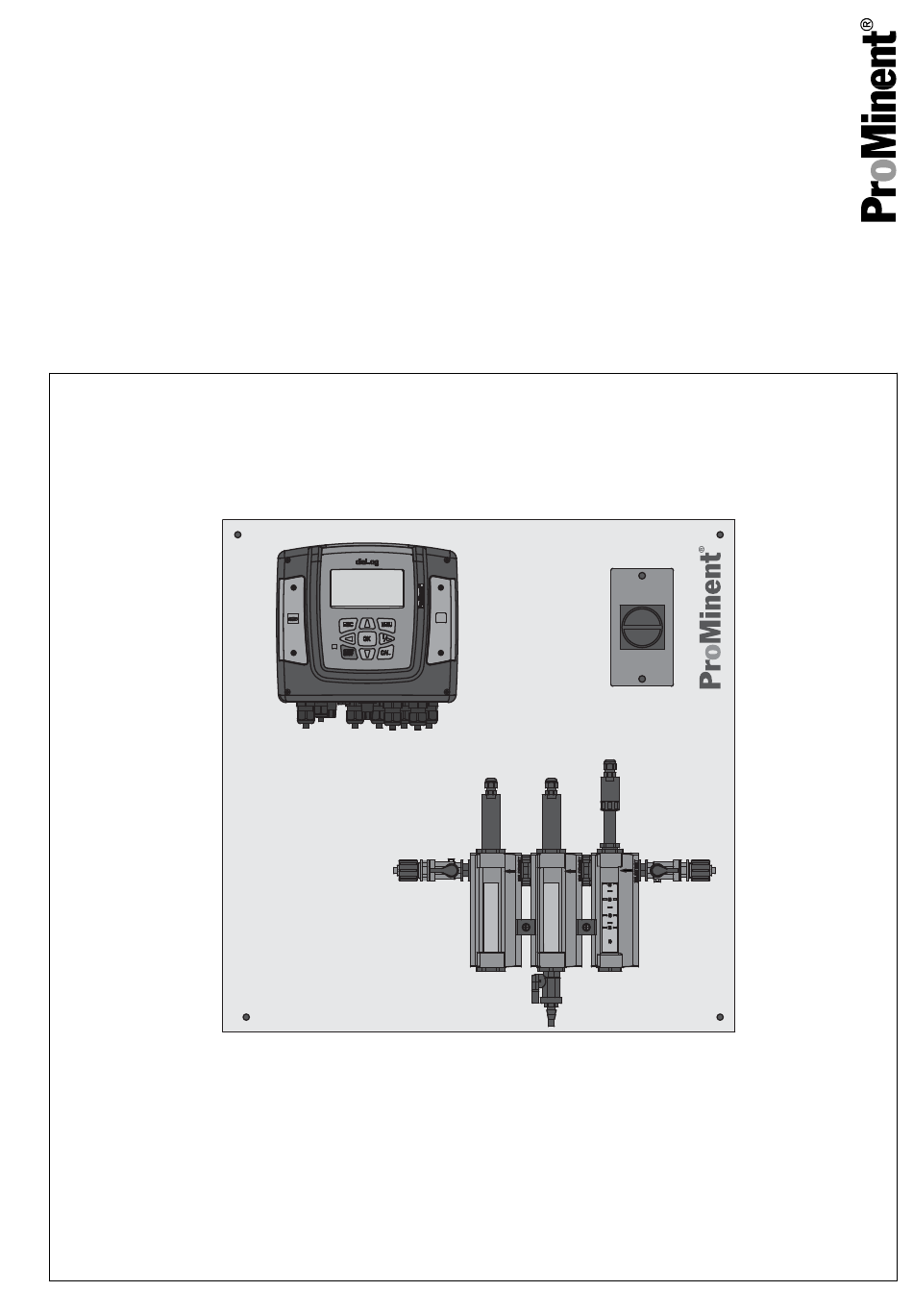

Guide de montage
DULCOTROL
DWCa
®
Module
FR

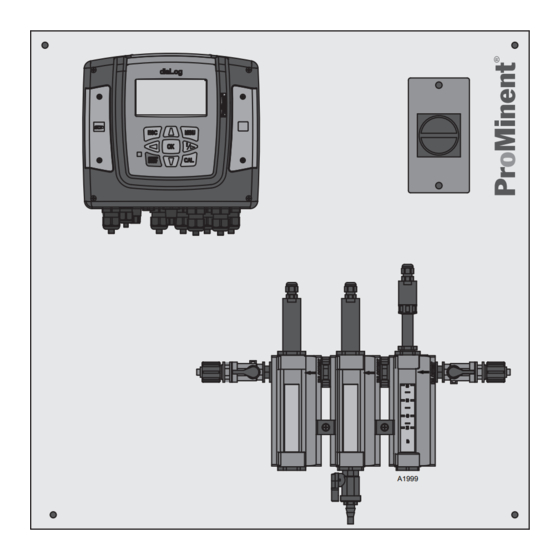

A1999
Veuillez commencer par lire l'intégralité du mode d'emploi. · Toujours conserver ce document.
L'exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d'installation.
La dernière version d'une notice technique est disponible sur notre page d'accueil.
984094
Groupe cible : Technicien spécialisé / Électricien
BA DR 005 05/15 FR

Publicité

Table des Matières
loading

Manuels Connexes pour ProMinent DULCOTROL DWCa

Sommaire des Matières pour ProMinent DULCOTROL DWCa

  • Page 1 Guide de montage DULCOTROL DWCa ® Module A1999 Veuillez commencer par lire l’intégralité du mode d’emploi. · Toujours conserver ce document. L’exploitant est personnellement responsable en cas de dommages dus à des erreurs de commande ou d’installation. La dernière version d'une notice technique est disponible sur notre page d'accueil. 984094 Groupe cible : Technicien spécialisé...
  • Page 2 Instructions complémentaires Principe d'égalité Le présent document utilise la forme masculine selon les règles de la grammaire au sens neutre, afin de simplifier la lecture de ce texte. Il s'applique toujours de même aux femmes et aux hommes. Nous remercions les lectrices de bien vouloir comprendre les motifs de cette simplification.

  • Page 3: Table Des Matières

    Table des matières Table des matières Objet et champ d'application..........4 Informations générales concernant le produit....... 5 2.1 Conditions de garantie..........5 2.2 Autres documents applicables........5 Structure et description de fonctionnement......6 3.1 Structure générale............6 3.2 Description des composants essentiels......7 Montage................

  • Page 4: Objet Et Champ D'application

    Objet et champ d'application Objet et champ d'application La présente notice de montage décrit les étapes de montage d'un module du poste de mesure et de régulation DULCOTROL. Elle contient des informations importantes pour le montage, la configu‐ ration et le test final du poste de mesure et de régulation.

  • Page 5: Informations Générales Concernant Le Produit

    2.1 Conditions de garantie Les Conditions générales de vente de ProMinent GmbH (disponi‐ bles au téléchargement sur le site Internet de ProMinent) s'appli‐ quent en principe aux composants de série contenus dans le module, sauf accord exprès préalable écrit entre les parties conte‐...

  • Page 6: Structure Et Description De Fonctionnement

    Structure et description de fonctionnement Structure et description de fonctionnement 3.1 Structure générale Les postes de mesure et de régulation montés sur panneau sont représentés à titre d'exemple sur les illustrations suivantes. L'ordre des composants hydrauliques indiqué sur les images doit être impérativement respecté. A2126 Fig.

  • Page 7: Description Des Composants Essentiels

    Structure et description de fonctionnement A2125 Fig. 2: Exemple de structure d'un poste de mesure et de régulation monté sur panneau. Le poste de mesure et de régulation se com‐ pose des éléments suivants : Plaque de base (non fournie) Régulateur DACa Convertisseur DCCa, uniquement pour la grandeur de mesure conductivité...
  • Page 8 Structure et description de fonctionnement Sondes, selon grandeur de mesure En fonction du code d'identification de la version, les sondes sont fournies dans les grandeurs de mesure choisies dans l'emballage d'origine. Armature et robinet de prélèvement Les armatures sont prémontées sous forme d'ensembles uniques ou multiples et peuvent être montées facilement au moyen de presse-étoupes.

  • Page 9: Montage

    Montage Montage Le montage du poste de mesure doit impérativement respecter l'ordre suivant : Montage mécanique des composants Contrôle d'étanchéité hydraulique Installation électrique et mise en service Configuration du régulateur Réglage de la fonction pause sur le contact Reed Contrôles de fonctionnement et de sécurité 4.1 Montage mécanique Le montage mécanique des composants s'effectue au moyen de la liste de pièces et du schéma fournis avec le matériel de montage...

  • Page 10: Configuration Du Régulateur

    La procédure est décrite dans la notice tech‐ nique du régulateur DAC. Le firmware actuel du DACa peut être demandé auprès de n'importe quel agence ProMinent et enre‐ gistré sur une carte SD. La carte SD [Configuration DAC] reste dans l'appareil et est livrée au client.

  • Page 11: Contrôles De Fonctionnement

    Montage 4.5 Contrôles de fonctionnement 4.5.1 Débit et contrôle de fonctionnement de la surveillance de débit Réglez les plages du contact Reed sur la surveillance de débit DGMa ou DLG sur minimum et maximum, le DACa doit passer du mode En service au mode Pause. Vérifiez : que le câblage du régulateur est correct que la commutation de la sonde de débit fonctionne...

  • Page 12: Contrôles De Sécurité

    Montage Pour toutes les sondes ampérométriques et la sonde FLEP : raccordez un simulateur mA. La valeur est réglée sur 10 mA. Avec la sonde inductive ICT-1, vous devez introduire une boucle de fil avec une résistance dans le trou de la sonde (cf. test/étalon‐ nage des sondes de conductivité...

  • Page 13: Marquage

    Marquage Marquage 5.1 Identification des éléments de commande L'identification des éléments de commande est réalisée au moyen des panneaux indicateurs correspondants. L'ensemble indicateur se compose de 5 étiquettes différentes : Vanne d'arrêt–Entrée Réglage–Débit Purge Prélèvement Vidange 5.2 Identification des câbles de sondes Les extrémités des câbles de raccordement sont marquées en fonction de la grandeur de mesure afin d'identifier les câbles des sondes.

  • Page 14: Autres Documents / Documentation Applicables

    Autres documents / documentation applicables Autres documents / documentation applicables Chaque panneau de mesure et de régulation DULCOTROL s'ac‐ compagne des documents suivants : Notice technique DWCa Notice technique DACa Notice technique DCCa Notice technique Sondes Protocole de contrôle rempli...

  • Page 15: Emballage

    Emballage Emballage Les panneaux de mesure déjà montés doivent être correctement emballés pour le transport. Température de stockage et de transport : + 5 ... + 50 °C Humidité de l’air : max. 90 % d’humidité relative, sans conden‐ sation. Durée de stockage : aucune limite sans les sondes montées, voir notice technique des sondes la durée de stockage avec les sondes montées.

  • Page 16: Informations Concernant La Plaque Signalétique

    Informations concernant la plaque signalétique Informations concernant la plaque signalétique Le panneau de mesure et de régulation DULCOTROL® doit être identifié au moyen d'une plaque signalétique. Celle-ci doit faire apparaître les informations suivantes : Nom et adresse du fabricant Type/Désignation Numéro de série Branchement électrique –...

  • Page 17: Enregistrements Et Conservation

    Enregistrements et conservation Enregistrements et conservation Les résultats des contrôles doivent être documentés. Les proto‐ coles doivent être conservés pendant une période de 10 ans. Pro‐ Minent GmbH est susceptible de demander à consulter ces enre‐ gistrements pour l'examen des cas de responsabilité en matière de produits.
