10.1
Schéma de connexion
Schéma de connexion : DACa/alpha
ALPc/Dulcoflex DF2a
ENTRÉES
Pause
Contrôle de débit
Contact de niveau réservoir 1 (pH)
Contact de niveau réservoir 2 (floculant)
Contact de niveau réservoir 3 (chlore)
Niveaukontakt Behälter 3 (Chlor)
Sonde de chlore
Pompe alpha ALPc, Dulcoflex DF2a (pH)
Pompe alpha ALPc, Dulcoflex DF2a (chlore)
Branchement secteur

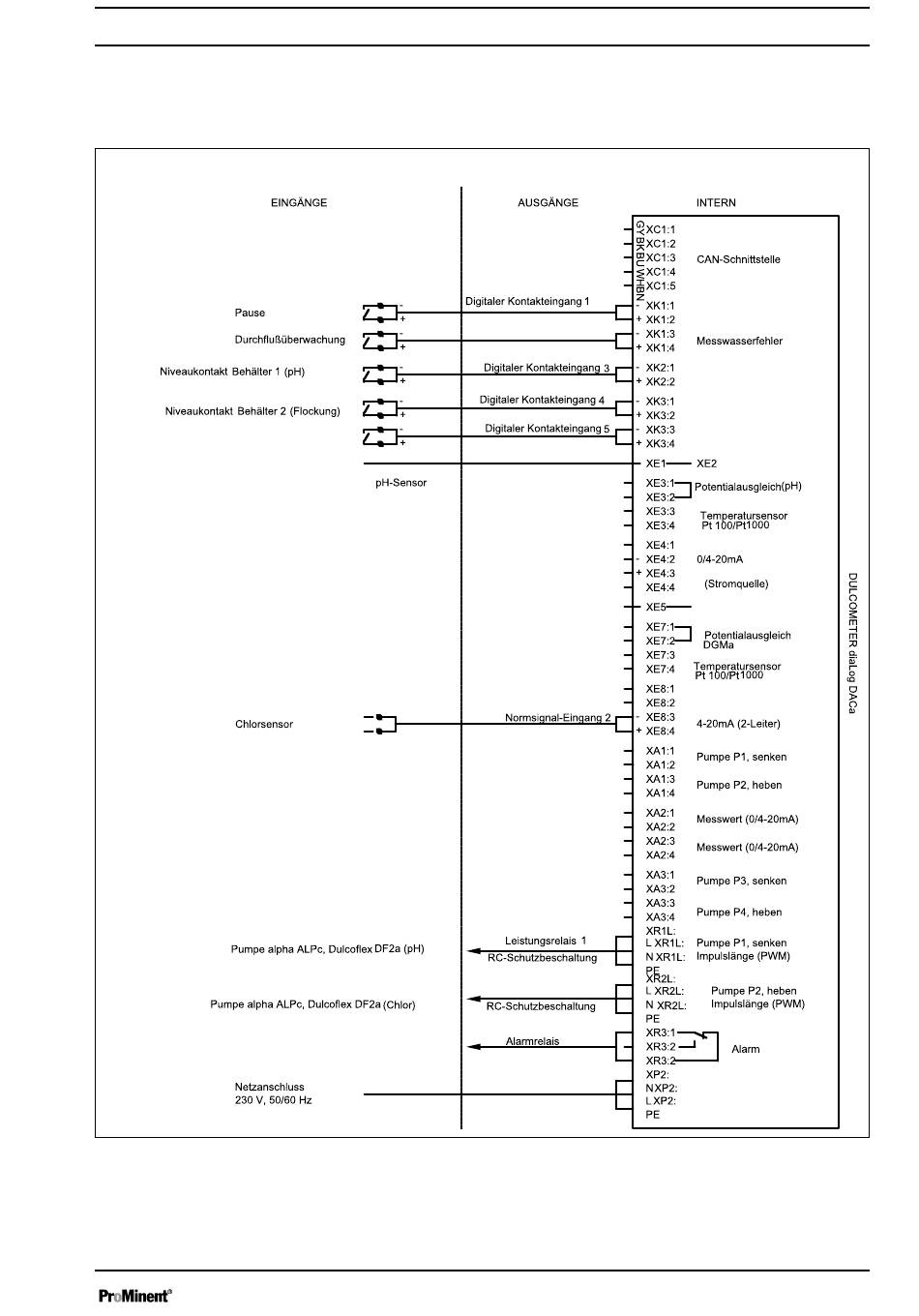

Fig. 43: Schéma de connexion : DACa/alpha ALPc/Dulcoflex DF2a
SORTIES
Entrée de contact numérique 1
Entrée de contact numérique 2
Digitaler Kontakteingang 2
Entrée de contact numérique 3
Entrée de contact numérique 4
Entrée de contact numérique 5
Sonde pH
Entrée signal normalisé 2
Relais de puissance 1
Montage de protection RC
Relais de puissance 2
Leistungsrelais 2
Montage de protection RC
Relais d'alarme
Caractéristiques techniques
INTERNE
Interface CAN
Défaut eau de mesure
Compensation de potentiel (pH)
DGMa
Sonde de température
(Source de courant)
XE6
Compensation de potentiel
Sonde de température
4-20mA (2 fils)
Pompe P1, diminuer
Pompe P2, augmenter
Valeur de mesure (0/4-20mA)
Valeur de mesure (0/4-20mA)
Pompe P3, diminuer
Pompe P4, augmenter
Pompe P1, diminuer
Longueur d'impulsion (PWM)
Pompe P2, augmenter
Longueur d'impulsion (PWM)
Alarme
A2080
73
