a
b
c
d
e
f

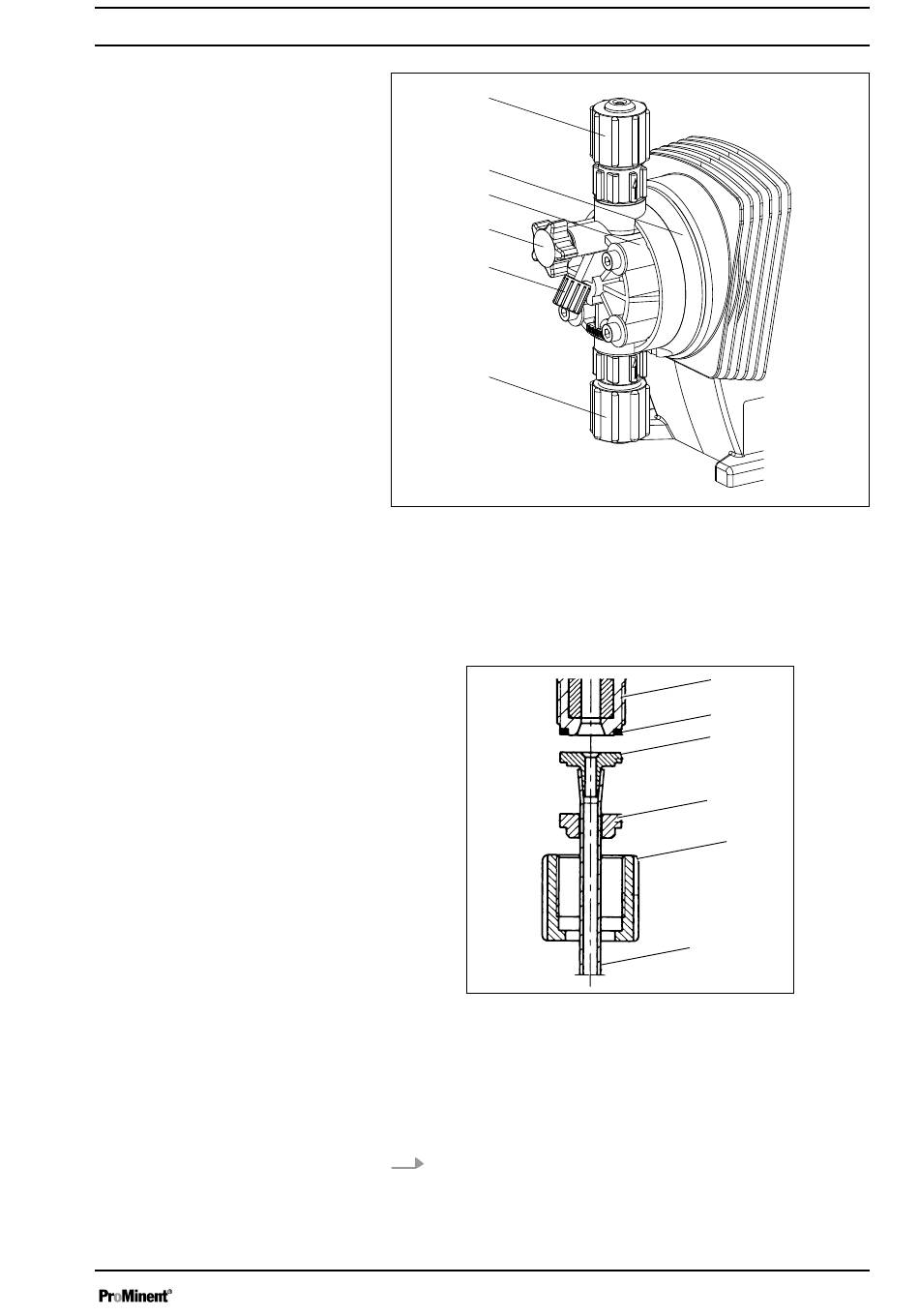

Fig. 14: Présentation du module de dosage (PV) beta et alpha
a
Clapet de refoulement
b
Entretoise de la tête
c
Tête doseuse
d
Soupape de purge
e
Douille de tuyau flexible à dérivation
f
Clapet d'aspiration
Fig. 15: Raccordez le tuyau au moyen du kit de raccordement
1. Clapet
2. Joint torique
3. Douille
4. Bague de serrage
5. Écrou-raccord
6. Flexible
6.
Raccordez le tuyau d'aspiration de la garniture d'aspiration
au module de dosage de la pompe doseuse grâce au kit de
raccordement
Montage
P_BE_0008_SW
1
2
3
4
5
6
A0929
29
