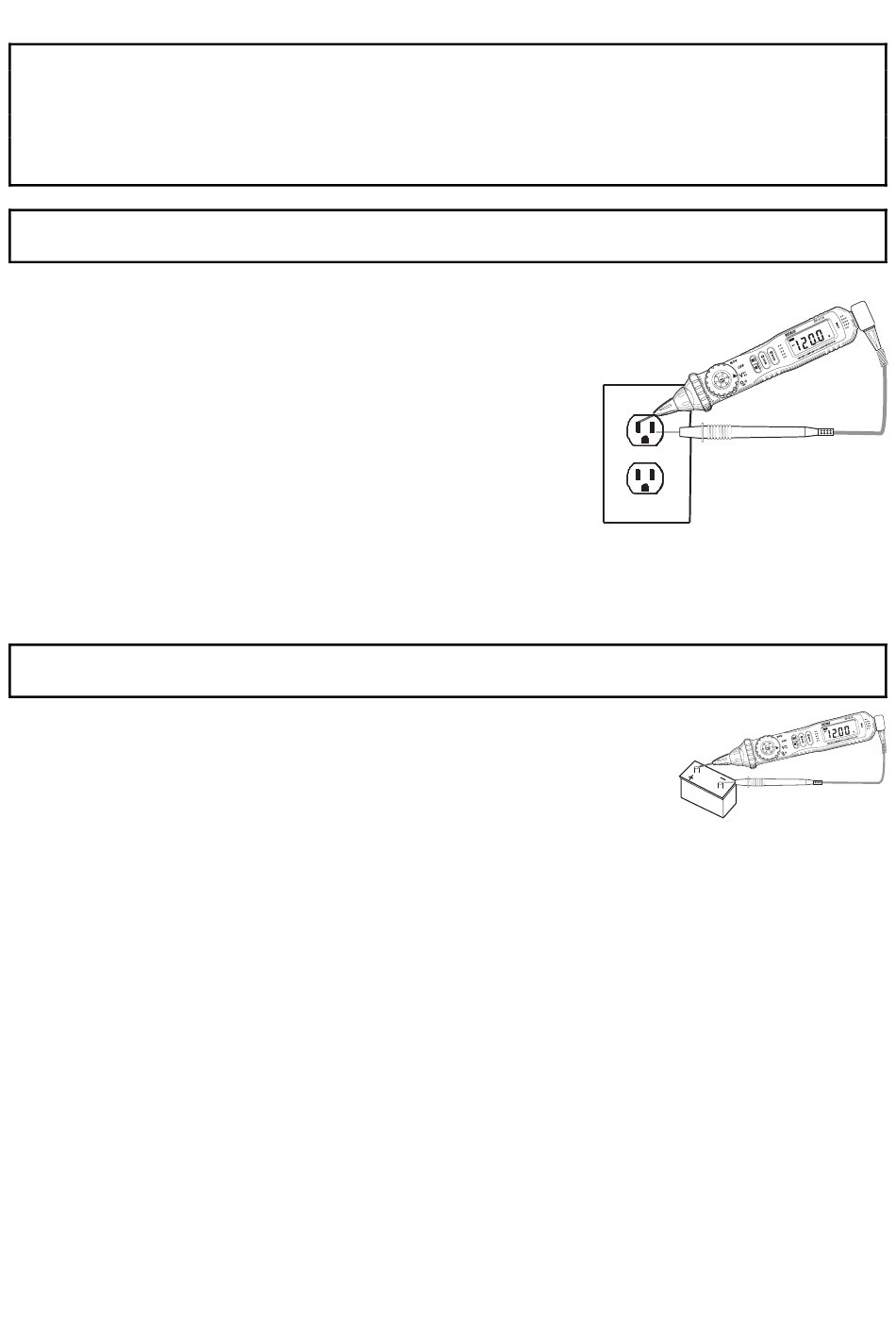

MESURES DE VOLTAGE AC
MISE EN GARDE : Risque d'Electrocution. Les extrémités des sondes peuvent ne pas être assez
longues pour entrer en contact avec des éléments actifs à l'intérieur des prises 240V pour appareils
parce que les terminaisons de contact sont situées profondément dans les prises. Ainsi, les
mesures affichées peuvent montrer 0 volts alors qu'un voltage est en fait présent dans la prise.
Assurez-vous que les extrémités des sondes soient en contact avec les terminaisons de contact
métallique à l'intérieur de la prise avant de conclure qu'il n'y a pas de voltage.
ATTENTION : Ne mesurez pas de voltage AC si un moteur sur le circuit passe entre ON et OFF.
Des variations importantes peuvent endommager le compteur.
1. Réglez le cadran de fonction en position V.
2. Utilisez le bouton FUNC pour sélectionner AC.
3. Insérez la tête de test noire 4mm sur le jack négatif en bas
du compteur.
4. Dévissez l'écrou de rétraction (dans le sens des aiguilles
d'une montre) pour tirer la tête de test positive.
5. Mettez en contact l'extrémité de la sonde de test avec le
côté neutre du circuit.
6. Mettez en contact l'extrémité de la sonde de test sur le côté
"chaud" du circuit.
7. Lisez le voltage sur l'écran. Le compteur sélectionnera
automatiquement l'amplitude optimale ou l'utilisateur peut sélectionner manuellement
l'amplitude en utilisant le bouton RANGE.
MESURES DE VOLTAGE DC
ATTENTION : Ne mesurez pas de voltage DC si un moteur sur le circuit passe entre ON et OFF.
Des variations importantes peuvent endommager le compteur.
1. Réglez le cadran de fonction en position V.
2. Utilisez le bouton FUNC pour sélectionner DC.
3. Insérez la tête de test noire 4mm sur le jack négatif en bas du
compteur.
4. Tournez doucement l'écrou de rétraction de la tête de test (situé
sur le haut du compteur) dans le sens des aiguilles d'une montre pour tirer complètement la
sonde de la tête de test positive.
5. Mettez en contact l'extrémité de la sonde de test avec le côté négatif du circuit.
6. Mettez en contact l'extrémité de la sonde de test avec le côté positif du circuit.
7. Lisez le voltage sur l'écran. Le compteur sélectionnera automatiquement l'amplitude optimale
ou l'utilisateur peut sélectionner manuellement l'amplitude en utilisant le bouton RANGE.
