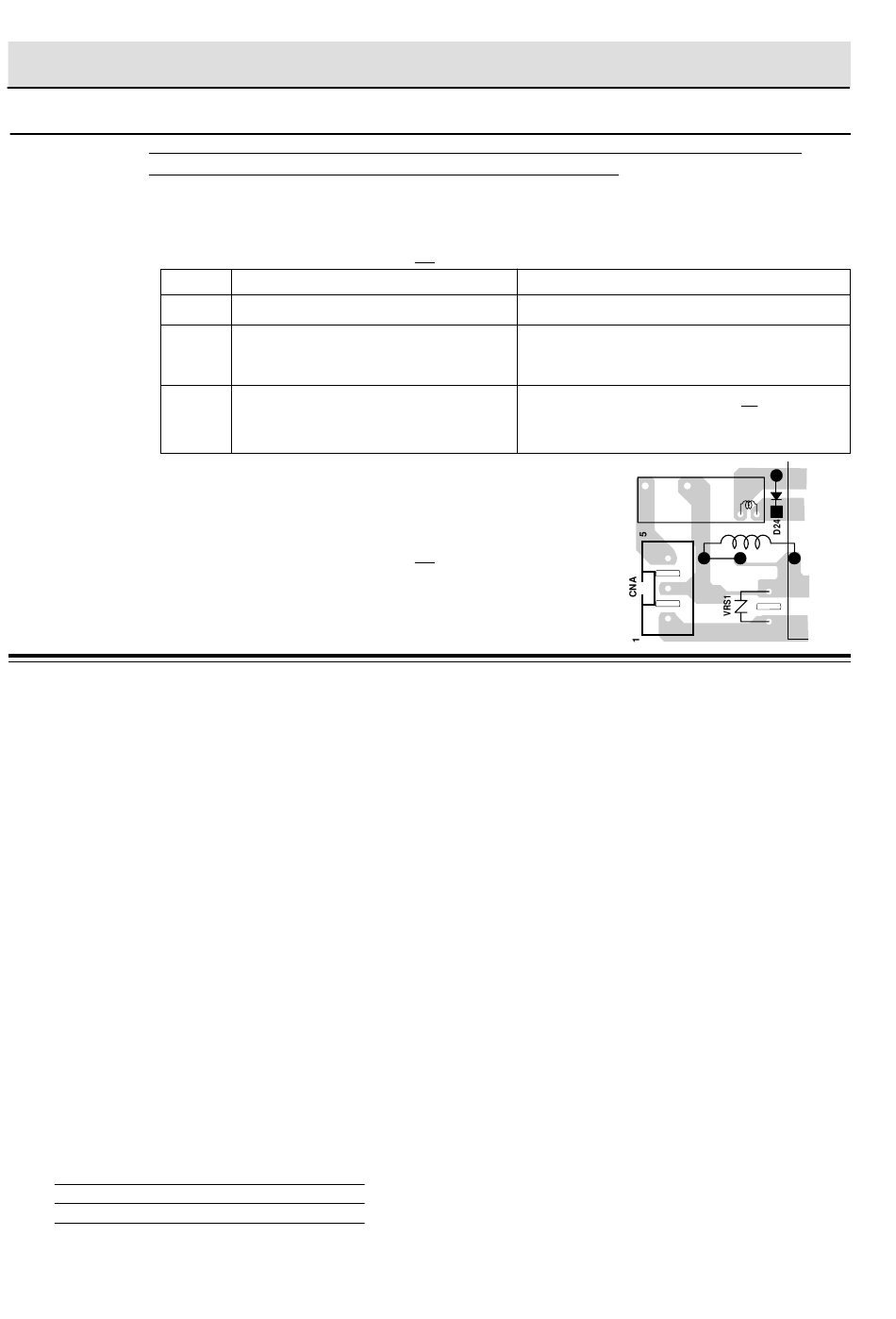

PROCEDURES A RESPECTER LORSQUE LE FILM DE PROTECTION SUR LA
CARTE DE CABLAGE IMPRIMEE (PWB) EST OUVERTE
Pour protéger les circuits électroniques, ce modèle est fourni avec une fine couverture de toile rajoutée sur
l'entrée des circuits sur la carte de câblage imprimée, ce film de protection fonctionne comme un fusible. Si
le film de protection est ouvert, suivre le guide de dépistage des pannes ci-dessous pour effectuer la réparation.
Problème : l'indicateur de mise sous tension (POWER ON) ne s'allume pas.
EFFECTUER LES VERIFICATIONS 3D AVANT D'ENTREPRENDRE LES REPARATIONS.
ACTIONS
REMARQUE : *Au moment de ces réparations, faire une
EFFECTUER LES VERIFICATIONS 4R.
La section des touches de commande comprend les unités
suivantes comme indiqué sur le circuit du panneau des
touches de commande.
(1) Unité de commutation (3) Unité DEL
(2) Unité de commande
Les fonctions principales de ces unités et des signaux
communiqués entre eux sont expliqués ci-dessous.
Unité de commutation
L'unité de commande est composée d'une matrice, les sig-
naux créés dans le LSI sont envoyés vers l'unité de com-
mutation par le P22, P23 et P24.
A partir du moment où une des touches de commutation est
enfoncée, un signal est envoyé à travers l'unité de commu-
tation puis renvoyé vers le LSI à travers le P50 et P51 pour
effectuer la fonction requise.
Unite de commande
L'unité de commande est composée du LSI, du circuit
d'alimentation, du circuit des relais, circuit de rétroéclairage,
du circuit de synchronisation des signaux, des circuits de
réinitialisation, du circuit de sonnerie et du circuit des témoins.
1) LSI
Ce LSI commande l'horloge du signal d'échantillonage,
du signal d'entraînement de relais, pour le fonctionnement
du four et le signal témoin.
2) Circuit d'alimentation
Ce circuit procure la tension nécessaire à l'unité de
commande.
Symbole
Tension
VC
-5,0 V
3) Circuit de signal de synchronisation
Le signal de synchronisation de la source d'alimentation est
disponible pour la composition d'une durée standard de
base dans le circuit d'horloge. Il comporte une petite erreur,
parce qu'il fonctionne sur une fréquence commerciale.
PROCEDURE DE TEST
OCCURRENCE
1
La tension nominale CA n'est pas présente
entre Broche N° 1 du connecteur à 3 broches (A) d'alimentation du four.
2
La tension CA n'est pas présente au niveau
de l'enroulement primaire
3
Le motif a été interrompu au point "a".
4
Le film est brisé aux points "a" et "b".
inspection visuelle de la varistance. Vérifier
les éventuelles brûlures. S'il y a une anomalie,
remplacer les pièces défectueuses.
ENSEMBLE PANNEAU DE COMMANDE
CONFIGURATION DU PANNEAU DE COMMANDE
(4) Unité de relais
Application
LSI (IC1)
R-61FBST/R-62FBST - 16
TEST DE COMPOSANT
Vérifier la tension d'alimentation et le cordon
Transformateur basse tension ou circuit secondaire
défectueux du côté du transformateur basse tension
vérifier et réparer.
*Insérer un fil cavalier J1 et le souder.
(EFFECTUER LES VERIFICATIONS 3D AVANT
D'ENTREPRENDRE LES REPARATIONS)
*Introduire la bobine RCILF2003YAZZ entre les points
"c" et "d".
4) Circuit ACL
Un circuit pour produire des signaux qui remettent le circuit
LSI à son état initial lorsque l'appareil est mis en marche.
5) Circuit de sonnerie
La sonnerie répond aux signaux du LSI et émet des sons
audibles (son d'effleurement du commutateur sensitif et
son de fin de cycle).
6) Commutateur d'arrêt
Un commutateur pour "indiquer" au circuit LSI si la porte
est ouverte ou fermée.
7) Circuit de relais
Sert à alimenter le magnétron, le moteur du ventilateur, le
moteur du plateau tournant, l'élément chauffant et la
lampe du four.
8) Circuit des voyants indicateurs
Ce circuit comporte 4 chiffres, 12 segments et 3 électrodes
communes utilisant un affichage à cristaux liquides.
9) Encodeur
L'encodeur convertit le signal généré par le LSI en signal
à impulsion et le signal à impulsion est renvoyé au LSI.
10) Circuit d'éclairage arrière
Ce circuit commande l'éclairage arrière (Diodes électro-
luminescentes LD1-LD3).
Unité DEL
Il s'agit d'un circuit composé de trois diodes électro-
luminescentes (LD1-LD3) contrôlées par l'unité de com-
mande et qui fournissent la lumière nécessaire au rétro-
éclairage de l'affichage.
Unité du relais
Il s'agit d'un circuit composé d'un relais (RY2) et d'une
diode (D23) qui sont commandés par l'unité de commande
et qui fournit la tension nécessaire au fonctionnement de
l'élément chauffant.
CAUSE OU REMEDE
RY4
b
J1
c
a
1
