REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
RETRAIT
1. Débrancher le câble d'alimentation.
2. Ouvrir doucement la porte puis retirer le cadre(Réf :
chapitre "Concernant la dépose du cadre incorporé").
3. Retirer l'entretoise de porte en faisant attention à ne pas
casser les clips en introduisant une plaque en acier
(d'une épaisseur d'environ 0,5 mm) ou un tournevis à tête
plate dans l'interstice compris entre l'entretoise et le
panneau de la porte comme indiqué sur la Figure C-4
pour dégager les pièces emboîtées.
4. Désolidariser le couvercle de maintien du panneau de porte.
5. Maintenant, le joint de porte est dégagé.
Couvercle
de maintien
8
7
6
5
4

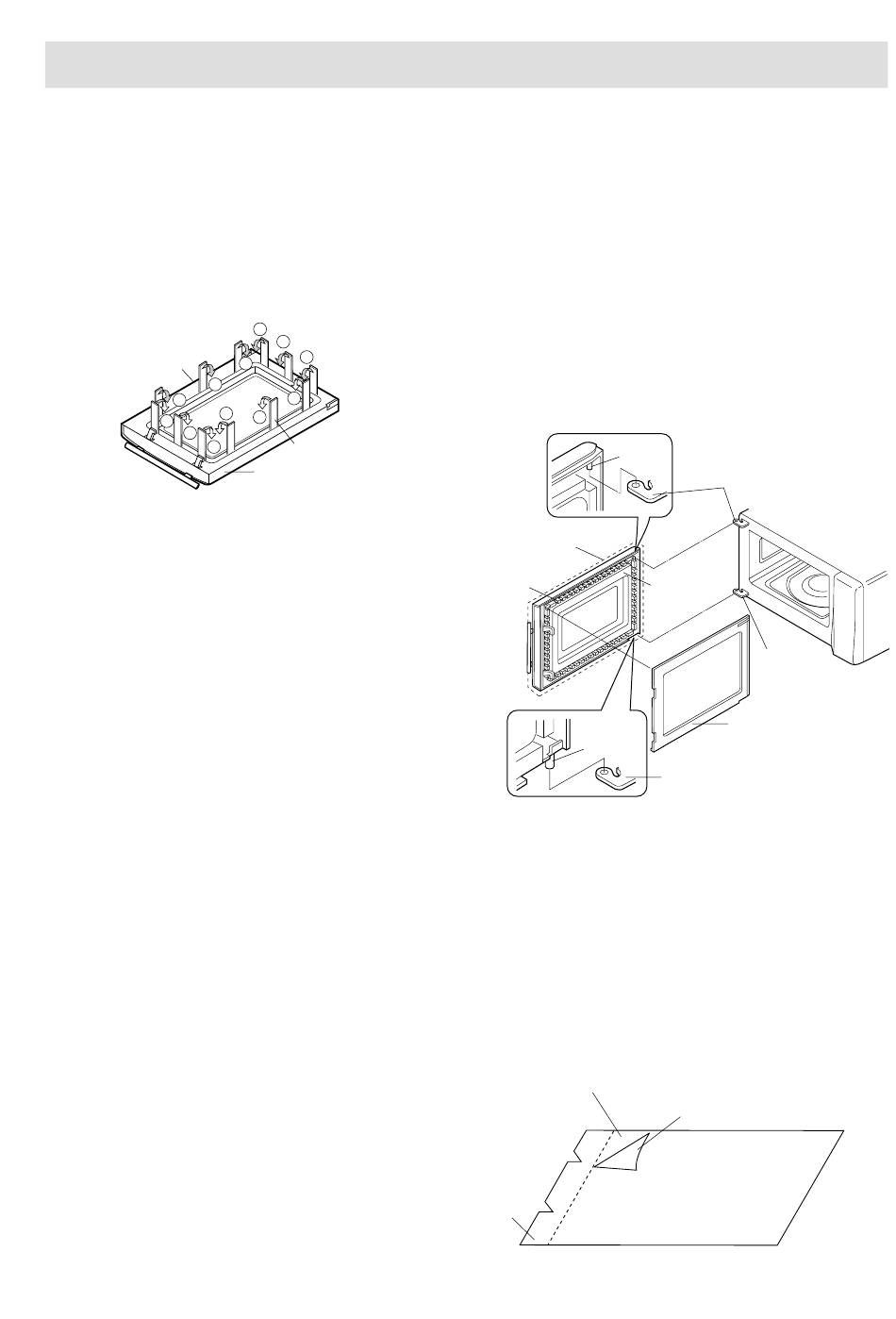

Figure C-4. Démontage de la porte
6. Retirer les deux broches (2) du panneau de la porte des
deux trous (2) situés sur les gonds inférieurs et supérieurs
du four en soulevant.
7. Retirer l'ensemble de la porte en retirant les vis (4).
8. Désolidariser le panneau de la porte des languettes puis
l'extraire du cadre.
9. Maintenant, le panneau porte avec son film de scellement
est dégagé.
10. Décoller le film de scellement du panneau de porte.
11. Maintenant, le panneau de porte est libre.
12. Faire glisser la tête de loquet vers le haut et la déposer la
structure de la porte avec le ressort de dégagement de
loquet de la structure de la porte et de la tête de loquet.
13. Maintenant, la tête de loquet et le ressort de loquet sont
libres.
REINSTALLATION
1. Réinstaller le ressort du loquet sur son support. Réinstaller
le ressort du loquet sur la structure de la porte. Réinstaller
la tête du loquet sur la structure de la porte.
2. Réinstaller le panneau de la porte dans le cadre en
plaçant les languettes dans les trous du panneau.
3. Placer le film de scellement sur le panneau de la porte. Se
reporter au chapitre "Fil de scellement"et à la figure C-6,
pour plus de détails sur la manipulation du nouveau film.
4. Saisir deux broches (2) du panneau de la porte des deux
trous (2) situés sur les gonds inférieurs et supérieurs du four.
5. Réinstaller le couvercle de joint du panneau de la porte en
poussant.
Remarque : Après toute réparation de la porte :
(A) S'assurer que le commutateur d'arrêt, le commu-
tateur de contrôle et le commutateur de loquet de
contrôle fonctionnement correctement. (Se reporter
au chapitre "Procédures de test".)
(B) Un appareil de contrôle des micro-ondes agréé doit
être utilisé pour vérifier la conformité aux normes
standard sur les radiations des micro-ondes.
Après toute réparation, vérifier les points suivants :
1. Les têtes des loquets de la porte accrochent en douceur
le crochet du loquet via les trous du loquet et les têtes du
loquet passent par le centre du trou du loquet.
10
11
12
9
1
3
2
Spatule
Cadre de porte
R-61FBST/R-62FBST - 25
2. L'écart de l'alignement de la porte de la ligne horizontale
de la plaque avant de la cavité doit être inférieur à 1,0 mm.
3. La porte est positionnée avec la face appuyée vers la
plaque avant de la cavité.
4. Vérifier les fuites de micro-ondes autour de la porte en
utilisant l'appareil de contrôle des micro-ondes agréé.
(Se reporter à la procédure de mesure des micro-ondes.)
Remarque : La porte d'un four à micro-ondes est conçue
pour agir comme un joint électronique empêchant toute
fuite d'énergie de micro-ondes pendant un cycle de
cuisson. Cette fonction ne nécessite pas l'étanchéité à
l'air, à l'humidité (condensation) ou à la lumière de la
porte. Il est par conséquent possible et normal
d'apercevoir de temps à autre des traces d'humidité,
de lumière ou une légère brise aux alentours de la porte
du four, sans craindre pour autant une fuite d'énergie
des micro-ondes de la cavité du four.
BROCHE
ENSEMBLE
SECONDAIRE
DE PORTE
RETENEUR
BROCHE
Figure C-5. Remplacement de la porte
REMARQUE : Durant les opérations de réparation de
la porte, ne pas plier les reteneurs
(languettes situées sur le panneau de
la porte) pour empêcher une fuite des
micro-ondes.
FILM DE SCELLEMENT
Installation
1. Retirer le film de protection.
2. Placer la face collante du film de scellement sur le panneau
de la porte.
Film de la porte
Languette
Figure C-6. Film de scellement
CHARNIERE
SUPERIEURE DU FOUR
PANNEAU
DE LA
PORTE
CHARNIERE
INFERIEURE FOUR
COUVERCLE
DE MAINTIEN
CHARNIERE
INFERIEURE FOUR
Film de protection
