REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer les deux (2) vis maintenant les deux (2) bornes du
câblage d'alimentation des fils principaux de l'élément
chauffant supérieur.
3. Retirer la (1) vis maintenant l'angle de l'élément chauffant
à la partie supérieure de la cavité du four.
4. Retirer la (1) vis maintenant l'angle de l'élément chauffant
de protection à la partie supérieure de la cavité du four .
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déconnecter le fil de la lampe du four.
3. Détacher la lampe du four des clips de la conduite
d'admission d'air.
4. Maintenant la lampe du four est dégagée.
Retrait
1. EFFECTUER LES VERIFICATIONS 3D.
2. Retirer le câblage du filtre antibruit.
3. Retirer les deux (2) vis fixant le support N.F.U. à la plaque
de base.
4. Retirer la (1) vis fixant le fil vert/jaune (fil de mise à la
masse) à l'ensemble du support du N.F.U.
5. Relâcher l'arrêtoir du cordon d'alimentation du support
du N.F.U en le faisant glisser.
6. Retirer le câblage du cordon d'alimentation du filtre
antibruit.
7. Maintenant, le cordon d'alimentation est dégagé.
Cordon
d'alimentation
Fil brun (L)
Cale moulée
du cordon
Fil Vert/Jaune

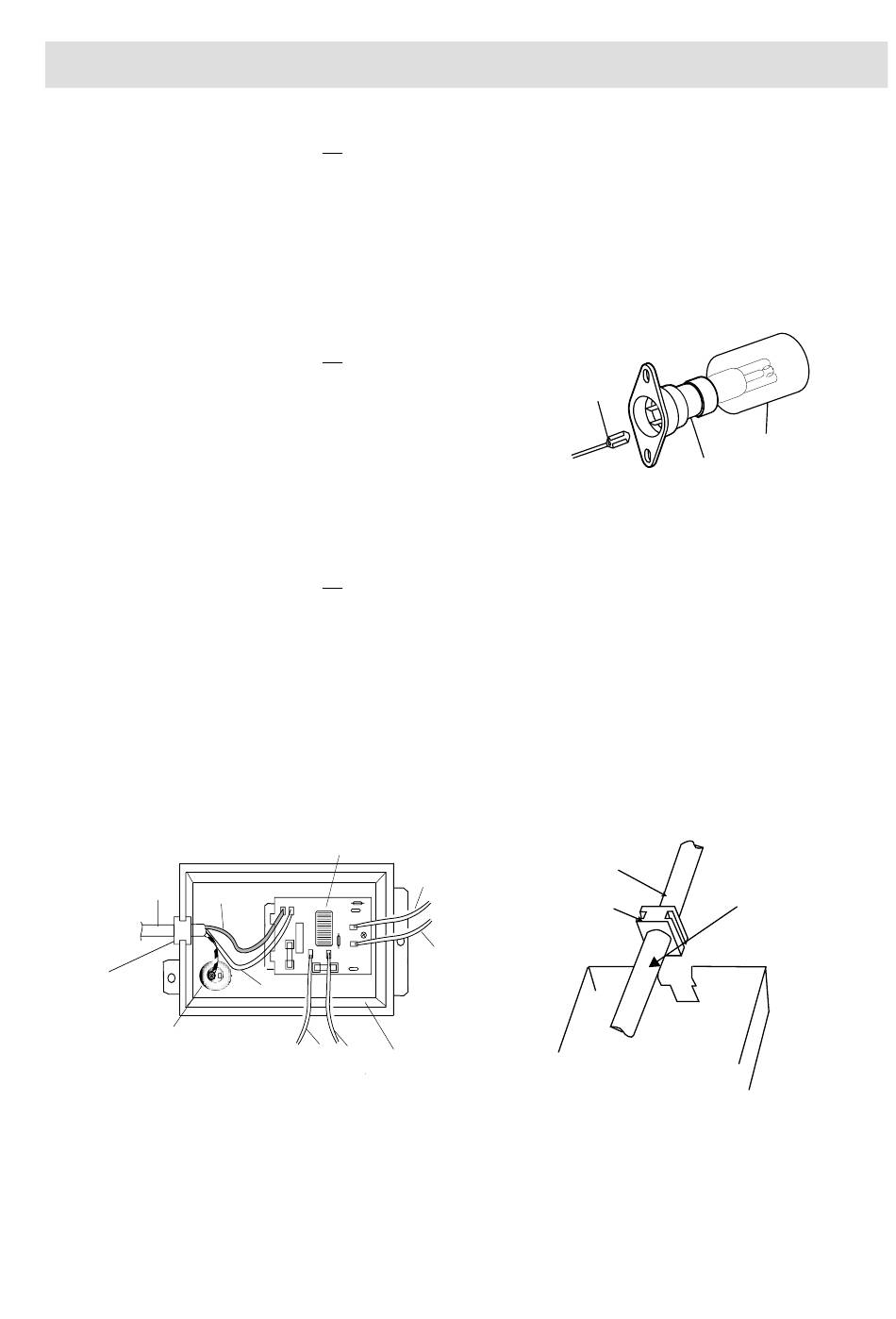

Figure C-1 (a). Remplacement du cordon d'alimentation
RETRAIT DE L'ELEMENT CHAUFFANT SUPERIEUR
RETRAIT DE LA LAMPE DU FOUR
REMPLACEMENT DU CORDON D'ALIMENTATION
Filtre antiparasites
TP
TL
Fil bleu (N)
Rouge
Noir
Support du filtre
Rouge
Noir
antibruit
R-61FBST/R-62FBST - 23
5. Retirer l'angle de l'élément chauffant de la cavité du four.
6. Retirer l'angle de l'élément chauffant de protection de la
cavité du four.
7. Retirer l'élément chauffant supérieur de la partie supé-
rieure de la cavité du four.
8. Maintenant, l'élément chauffant supérieur est dégagé.
Verrou
Réinstallation
1. Introduire l'arrêtoir du cordon d'alimentation dans la
découpe du support du N.F.U., comme indiqué sur la
Figure C-1(b). Installation du cordon d'alimentation
électrique.
2. Installer le fil de mise à la masse de l'alimentation sur le
support du N.F.U avec une (1) vis puis serrer cette dernière.
3. Brancher les conducteurs marron et bleu du cordon d'ali-
mentation correctement au filtre antiparasites, en se re-
portant au Diagramme illustré C-1(a).
4. Replacer le support du N.F.U. à la plaque de base avec
les deux (2) vis.
5. Brancher correctement le faisceau de câbles au filtre antibruit,
en suivant le schéma correspondant (figure C-1(a)).
CORDON
D'ALIMENTATION
Blanc
CALE DU
CORDON
Rouge
Rouge
Figure C-1 (b). Installation du cordon d'alimentation
Ampoule
Douille
Lampe du four
MOMTAGE DE
L'ENTRETOISE
électrique
