REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
1. EFFECTUER LES VERIFICATIONS 3D.
2. Déconnecter les fils du filament du transformateur haute
tension et du magnétron.
3. Déconnecter le fil H.T. secondaire du transformateur
haute tension.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher le fil H.T. B et le conducteur du filament du
transformateur du magnétron.
3. Déplacer le conduit d'admission d'air vers la gauche.
4. Retirer avec précaution les deux (2) vis fixant le magnétron
au guide d'ondes.
5. Retirer avec précautions le magnétron du guide d'ondes
afin que l'antenne de magnétron ne soit pas accrochée
par un objet métallique à proximité de l'antenne.
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher le faisceau de câbles du panneau de commande.
3. Retirer la (1) vis fixant le panneau de commande la cavité
du four
1. Débrancher le four de l'alimentation.
2. Retirer le moteur du plateau tournant en faisant une
entaille dans les 4 coins du matériel.
3. A l'endroit où les coins ont été coupés, plier les zones de
coins à plat. Aucune saillie ne doit être accessible après
la remise en place du couvercle du moteur.
RETRAIT
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher les fils du moteur du ventilateur.
3. Retirer les deux (2) vis fixant le moteur du ventilateur à la
plaque de la cavité du four. Le moteur du ventilateur est
maintenant libre.

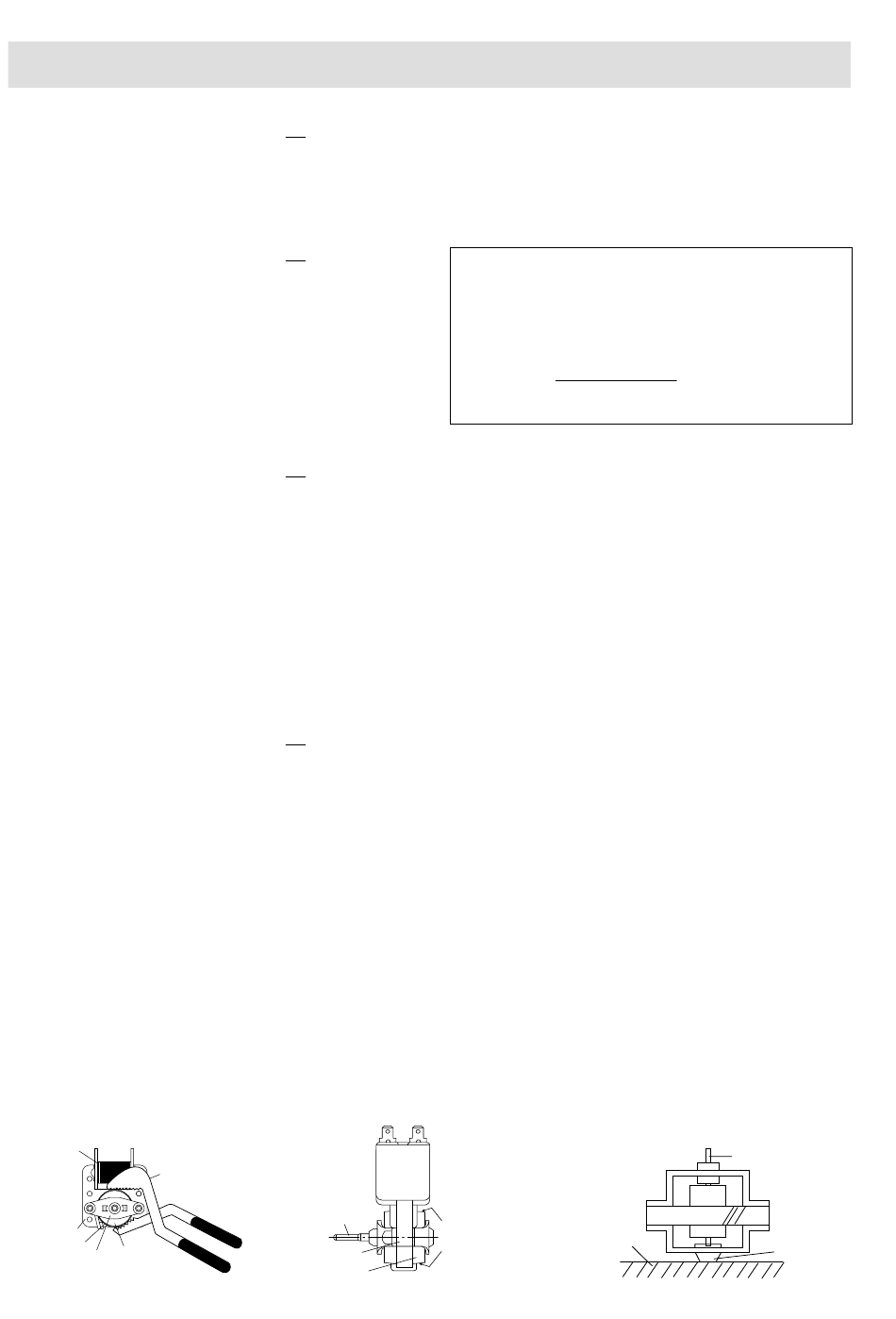

4. Déposer la pale du ventilateur de l'arbre du moteur du
ventilateur en suivant la procédure suivante.
1) Tenir le bord du rotor du moteur du ventilateur en
utilisant une pince à étau.
ATTENTION :
S'assurer qu'aucune pièce n'entre dans l'espace
entre le rotor et le stator du moteur du ventilateur.
Car le rotor peut facilement être érodé par les
tenailles et des micro-déchets métalliques peuvent
être produits.
Ne pas laisser la pince toucher la bobine du mo-
teur du ventilateur parce que la bobine risque
d'être coupée ou endommagée.
Ne pas déformer le support en le touchant avec la
pince.
2) Retirer la pale du ventilateur de l'arbre du moteur du ventila-
teur en tirant et tournant la pale du ventilateur à la main.
3) Maintenant, la pale du ventilateur est dégagée.
Bobine
Pince rainurée
Stator
Trou
Rotor
Support
Vue arrière
RETRAIT DU TRANSFORMATEUR HAUTE TENSION
RETRAIT DU MAGNETRON
RETRAIT DU PANNEAU DE COMMANDE
RETRAIT DU MOTEUR DU PLATEAU TOURNANT
REMPLACEMENT DU MOTEUR DE VENTILATEUR
Tige
Axe
Stator
Rotor
R-61FBST/R-62FBST - 22
4. Retirer les quatre (4) vis fixant le transformateur haute
tension à la plaque de base (depuis le bas).
5. Retirer le transformateur de la plaque de base en le tirant
hors de la cavité.
6. Le transformateur est maintenant libre.
ATTENTION : LORS DU REMPLACEMENT DU MAGNET-
4. Soulever l'ensemble du panneau de commande puis le
tirer vers soi.
Maintenant l'ensemble de panneau de commande est
dégagé.
4. Débrancher les fils du plateau tournant puis retirer la (1)
vis de fixation au moteur du plateau tournant.
5. Le moteur du plateau tournant est maintenant libre.
6. Après le remplacement, utiliser la vis (1) pour ajuster le
couvercle du moteur du plateau tournant. (LX-
CZA001URE0)
ATTENTION :
• Ne pas réutiliser cette pale de ventilateur une
fois retirée. Car son trou (ou son axe) pourrait
devenir plus large que la taille standard.
INSTALLATION
1. Installer la pale du ventilateur sur l'attache du moteur du
ventilateur en suivant la procédure suivante.
1) Tenir le centre du support de l'axe du moteur de
ventilateur sur une surface plane.
2) Installer la pale du ventilateur sur l'arbre du moteur du
ventilateur en poussant la pale du ventilateur avec un
marteau à panne bombée ou un maillet en caoutchouc.
ATTENTION :
Ne pas heurter la pale du ventilateur lors de l'instal-
lation car le support pourrait être déformé.
Vérifier que la pale du ventilateur tourne normal-
ement après l'installation.
Vérifier que l'axe de la tige n'est pas voilé.
2. Installer le moteur du ventilateur sur la plaque de la cavité
du four avec les deux (2) vis correspondantes.
3. Reconnecter les bouts des câbles sur le moteur du ventila-
teur correctement, en se référant aux diagrammes illustrés.
Ce sont les points qui
doivent être saisis avec
la pince.
Vue latérale
RON, S'ASSURER QUE LA GARNITURE
FR EST EN PLACE ET QUE LES VIS DU
MAGNETRON SONT FERMEMENT SER-
REES.
REMETTRE LE MAGNETRON EN PLACE
EN DIAGONALE SUR LE REBORD DU
GUIDE D'ONDES A L'AIDE DES DEUX (2)
VIS.
Table
Tige
Centre du
support
