PROCEDURE

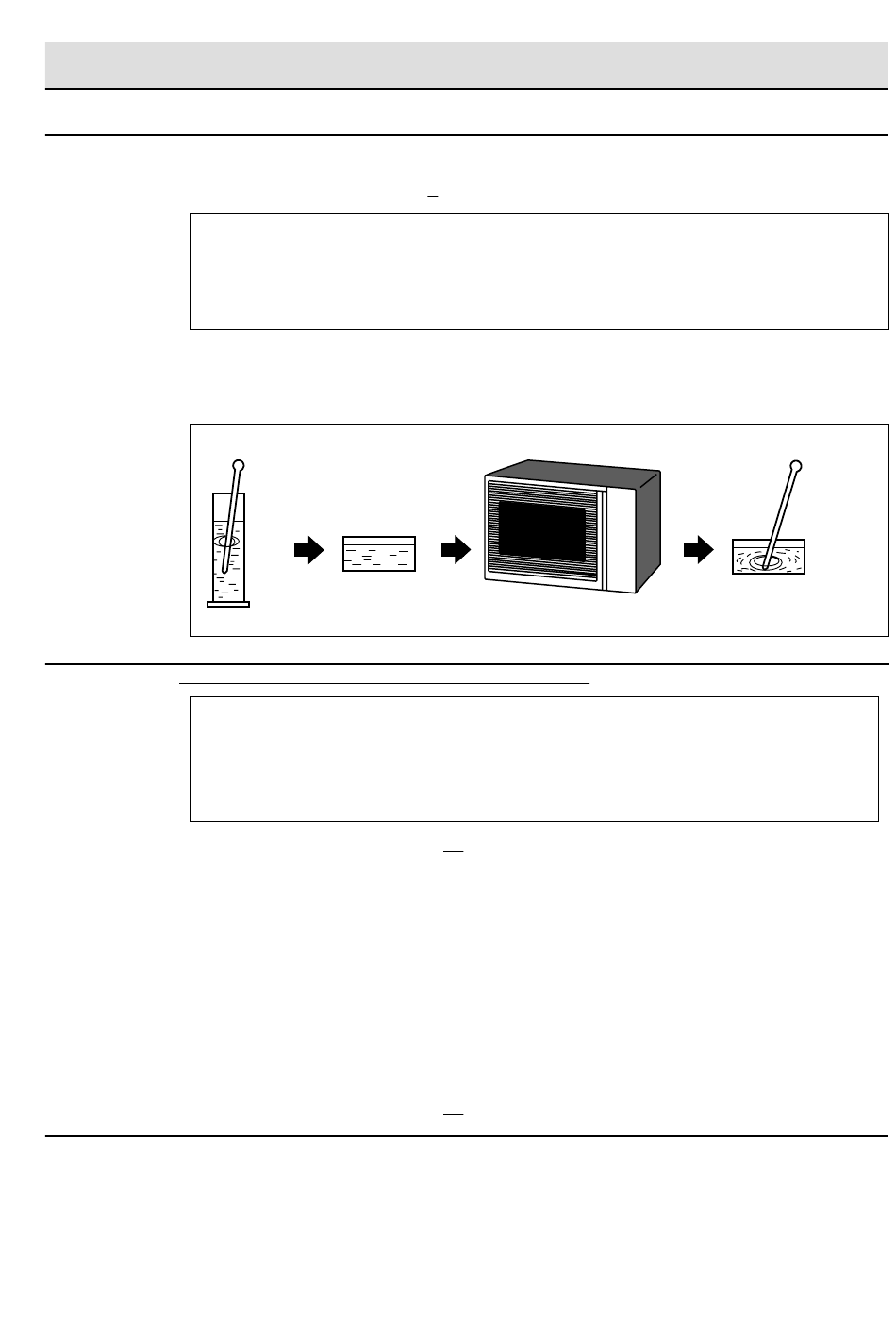

6. Mesurer la température finale de l'eau. (Exemple : La température finale est T2 = 21 °C)
7. Calculer la puissance de sortie P en watts grâce à la formule ci-dessus.
Température initiale T1 = 11 °C
Température après (52 + 3) = 55 sec. ........................................................................... T2 = 21 °C
Différence de température Chaud-Froid .................................................................... ∆T1 = 10 °C
Puissance de sortie mesurée
L'équation est "P = 80 x ∆T" ............................................................... P = 80 x 10 °C = 800 Watts
ANALYSE : La puissance mesurée doit être au moins de
ATTENTION : 1°C CORRESPOND A 80 WATTS. REPETER LA MESURE SI LA PUISSANCE EST
B
TEST DU TRANSFORMATEUR HAUTE TENSION
AVERTISSEMENT : Des tensions ainsi que des courants très élevés se trouvent au niveau
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les connexions de l'enroulement primaire du transformateur haute tension. Débrancher les
connexions de l'enroulement du filament et du secondaire du reste des circuits. A l'aide d'un ohmmètre,
réglé sur la valeur minimale, il est possible de vérifier la continuité des trois enroulements. Les valeurs
suivantes doivent être obtenues :
Si les valeurs obtenues ne sont pas celles ci-dessus, ceci veut dire que le transformateur haute tension
est probablement endommagé et qu'il doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURE DE TEST
INSUFFISANTE.
1000 g
1000 g
T1 ˚C
de l'enroulement secondaire et de l'enroulement du filament du
transformateur haute tension. Il est très dangereux de travailler près
de cette pièce lorsque le four est en marche. NE JAMAIS effectuer des
mesures de tension des circuits haute tension, y compris du filament
du magnétron.
A. Enroulement primaire ......... 2 ohms environ
B. Enroulement secondaire .... 160 ohms environ
c. Enroulement du filament ..... moins de 1 ohm
R-61FBST/R-62FBST - 11
TEST DE COMPOSANT
±
15% de la puissance de sortie nominale.
Faire chauffer pendant 55 sec.
1000 g
T2 ˚C
