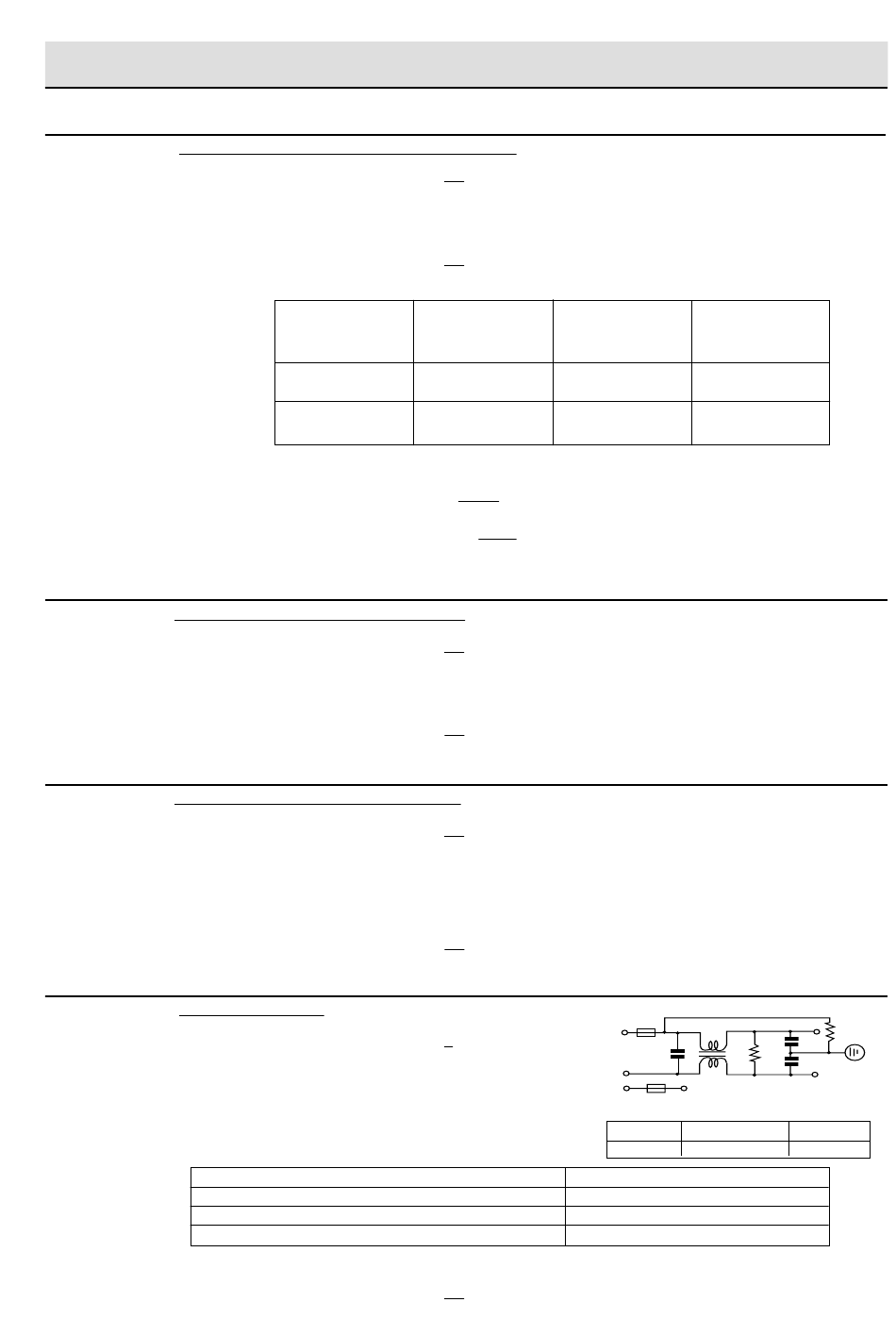

LETTRE DE
PROCEDURE
F TEST DU COUPE-CIRCUIT THERMIQUE
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les conducteurs des bornes du coupe-circuit thermique. Ensuite, faire un test de continuité
à travers les deux bornes en utilisant un ohmmètre comme décrit ci-dessous.
EFFECTUER LES VERIFICATIONS 4R.
Si des résultats incorrects sont obtenus, remplacer le coupe-circuit thermique du four.
Un coupe-circuit thermique ouvert (MG) TC0 2 indique que le magnétron est en surchauffe, cela peut être
dû à une ventilation insuffisante, une panne du ventilateur de refroidissement.
Un coupe-circuit thermique ouvert (FOUR) TC01 indique que les aliments dans le four risquent de brûler,
cela peut être provoqué par une surchauffe produite par un réglage incorrect de la minuterie de cuisson
ou une défaillance du panneau des touches de commande.
G FUSIBLE AYANT SAUTE 20 A (F1)
EFFECTUER LES VERIFICATIONS 3D.
Si le fusible 20 A a sauté, il se peut qu'il y ait des court-circuits ou des problèmes de masse dans les
composants électrique ou dans le faisceau de câble. Les vérifier et remplacer les pièces défectueuses
ou réparer le faisceau de câbles.
EFFECTUER LES VERIFICATIONS 4R.
ATTENTION : Ne remplacer le fusible 20 A qu'avec une valeur correcte.
H FUSIBLE AYANT SAUTE F8A (F2)
EFFECTUER LES VERIFICATIONS 3D.
Si le fusible F8A (F2) saute lorsque la porte est ouverte, vérifier le commutateur de loquet primaire, le com-
mutateur de contrôle et la résistance du moniteur.
Si le fusible F8A (F2) a sauté à cause d'une commutation incorrecte de la porte, remplacer le(s) com-
mutateur(s) défectueux et le fusible F8A (F1).
EFFECTUER LES VERIFICATIONS 4R.
ATTENTION : Ne remplacer le fusible que par un fusible d'un ampérage approprié.
I

TEST DU FILTRE

EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils des bornes du filtre anti-parasite.
A l'aide d'un ohmmètre, vérifier entre les bornes comme
décrit dans le tableau suivant.
Si des valeurs incorrectes sont lues, remplacer l'unité du filtre anti-parasite.
EFFECTUER LES VERIFICATIONS 4R.
PROCEDURE DE TEST
Noms des parties
Coupe-circuit thermique Inférieure 115 ˚C
145 ˚C TC01
Coupe-circuit thermique Ce type n'est pas
125 ˚C TC02
POINTS DE MESURE
Entre N et L
Entre la borne N et BLANCHE
Entre la borne L et ROUGE
R-61FBST/R-62FBST - 13
TEST DE COMPOSANT
Tableau : Test du coupe-circuit thermique
Température d'état Température d'état
"MARCHE"
(circuit ouvert).
(circuit fermé).
(˚C)
Supérieure à 145 ˚C
Supérieure à 125 ˚C
initialisable
INDICATION DE L'OHMMETRE
Indication de l'ohmmètre
"ARRET" (Lorsque la température
ambiante est d'environ
(˚C) 20 ˚C.)
Circuit fermé
Circuit fermé
20A
L
L
Cx
N
L
R2
R1: 10 Mohm ± 20 %
F8A
R2: 680 kohm ± 20 %
Cx ± 20%
L (min)
0,22 µF
1,0 mH
Environ 680 kΩ
Court-circuit
Court-circuit
WHT
R1
Cy
RED
Cy ± 20%
4700 pF
