STOP
1
TUBE I.D.
●
mm
PUMP
●
rpm
DISP
●
Time
PAUSE
●
Time
1.b.
2
3

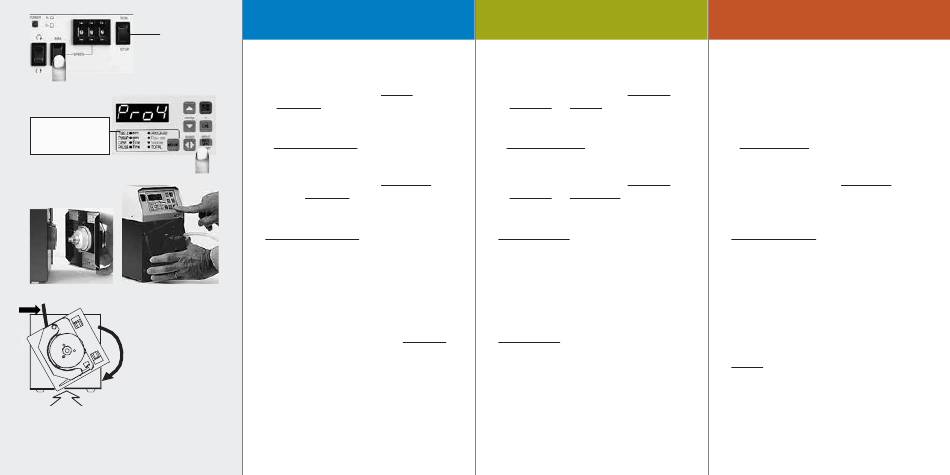

MCP_BVP PUMP-HEADS, 14-016, REV. C
Montage mit Netzschalter «EIN»
1. BVP-Einstellung
X
X
Run/Stop-Taste auf STOP
X
X
Für die Montage die SLOW-Taste
gedrückt halten
(Antrieb dreht mit 10 U/min)
1.b. MCP-Einstellung
X
X
PUMP (einstellen über MODE)
X
X
Für die Montage die MAX/MIN-
Taste gedrückt halten
(Antrieb dreht mit 10 U/min)
2. Mit der freien Hand
X
X
die 2 Stifte in die entsprechen-den
Aufnahmeschlitze führen
X
X
Montageplatte leicht gegen Antrieb
drücken bis Kopf einkoppelt
(Rollen beginnen zu drehen)
3. SLOW bzw. MAX/MIN-Taste loslassen
X
X
Montageplatte leicht anpressen
und im Uhrzeigersinn drehen bis
der Freigabehebel einrastet
Mounting with mains switch «ON»
1. BVP Alignment
X
X
Run/Stop button on STOP
X
X
for mounting press and maintain
pressure on SLOW
(Drive is turning at 10 rpm)
1.b. MCP alignment
X
X
PUMP (set by MODE key)
X
X
for mounting press and maintain
pressure on MAX/MIN-key
(Drive is turning at 10 rpm)
2. With free hand
X
X
push the 2 pins into the fixing slits
of the drive
X
X
press the mounting plate gently
against the drive till the head
engages (rollers start to turn)
3. Release hold of SLOW or
MAX/MIN button
X
X
Press the mounting plate against
the drive and turn it clockwise
until the release lever snaps in.
Montage avec l'interrupteur
de réseau «ON»
1. Réglage BVP
X
X
Le bouton Run/Stop sur STOP
X
X
Maintenir la touche SLOW
enfoncée pour le montage
(le moteur tourne à 10 t/min.)
1.b. Réglage MCP
X
X
PUMP (régler avec MODE)
X
X
Maintenir la touche MAX/MIN
enfoncée pour le montage
(le moteur tourne à 10 t/min.)
2. Avec la main libre
X
X
Introduire les deux goupilles
dans les rainures de fixation
correspondantes
X
X
Pousser la plaque de montage
légèrement contre le moteur
jusqu'à ce que la tête se bloque
(les rouleaux commencent à tourner)
3. Lâcher la touche SLOW, resp. MAX/MIN
X
X
Pousser la plaque de montage
légèrement contre le moteur et
tourner dans le sens des aiguilles
d'une montre jusqu'à ce que le
levier de déblocage se bloque.
