Montage

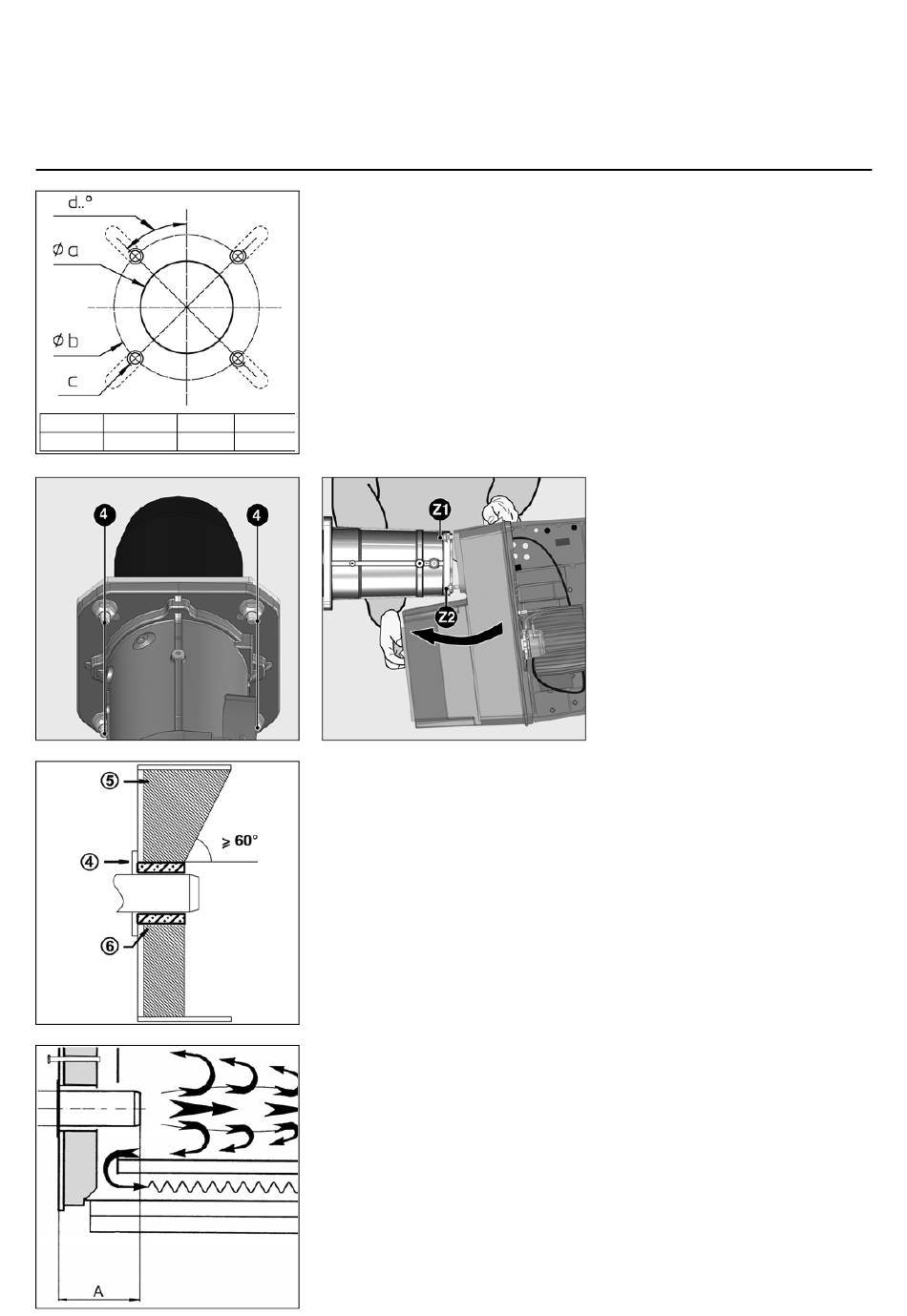

Montage du brûleur
Ø a Ø b c
195 220-260 M10
38
Préparation de la façade de la
chaudière
• Préparer la plaque de fixation du
brûleur / la porte de la chaudière
d'après le schéma ci-contre.
• Fixer le diamètre intérieur a à
195 mm.
• Pour la fixation de la bride de la tête de
combustion, 4 perçages M10
(diamètre de perçage 220 à 260 mm)
doivent être effectués d'après le
schéma ci-contre.
d
45°
Profondeur de montage du tube du
brûleur et garnissage en maçonnerie
Pour les générateurs sans paroi avant
refroidie et en l'absence d'indications
contraires par le constructeur de la
chaudière, il est nécessaire de réaliser
un garnissage en maçonnerie ou une
isolation 5 selon la figure ci-contre. Le
garnissage en maçonnerie ne doit pas
déborder la bordure avant du tube de
flamme et sa dépouille conique ne doit
pas dépasser 60°. L'interstice d'air 6 doit
être comblé avec un matériau d'isolation
élastique et ininflammable.
Dans le cas de chaudières à foyer
borgne, la profondeur de pénétration
minimale A du tube de flamme doit être
respectée tout en tenant compte des
indications du constructeur de la
chaudière.
05/2015 - Art. Nr. 4200 1039 2001A
Montage de la tête de combustion
• Visser les goujons dans la plaque de
fixation du brûleur / la porte de la
chaudière et placer le joint d'isolation.
Pour un perçage < 260 mm, découper
les trous oblongs du joint à la
dimension nécessaire.
• Retirer les organes de combustion de
la tête.
• Fixer la tête de combustion avec 4
écrous (4)
Montage du corps du brûleur
• Sur le corps du brûleur, dévisser au max.
les deux écrous supérieurs Z1 et retirer
les deux écrous inférieurs Z2.
• Incliner le corps sur l'avant, engager les
deux goujons supérieurs dans les deux
encoches de la tête de fixation du
brûleur.
• Laisser reposer le corps du brûleur sur
l'entretoise et serrer les quatre écrous.
• Si besoin, le corps peut être monté
volute en haut. Dans ce cas, procéder
dans le sens contraire lors du montage.
Aucune autre position du corps n'est
possible.

Pour un montage en position
volute vers le haut, déclipser
l'afficheur, le retourner de 180°, et
le remettre en place.
Système d'évacuation des fumées
Afin d'éviter d'éventuelles émissions
sonores désagréables, il est
recommandé d'éviter les pièces de
raccordement à angles droits lors du
raccordement de la chaudière à la
cheminée.
