Pose et montage
VISTRON ÖKO PLUS 150 - 500 l

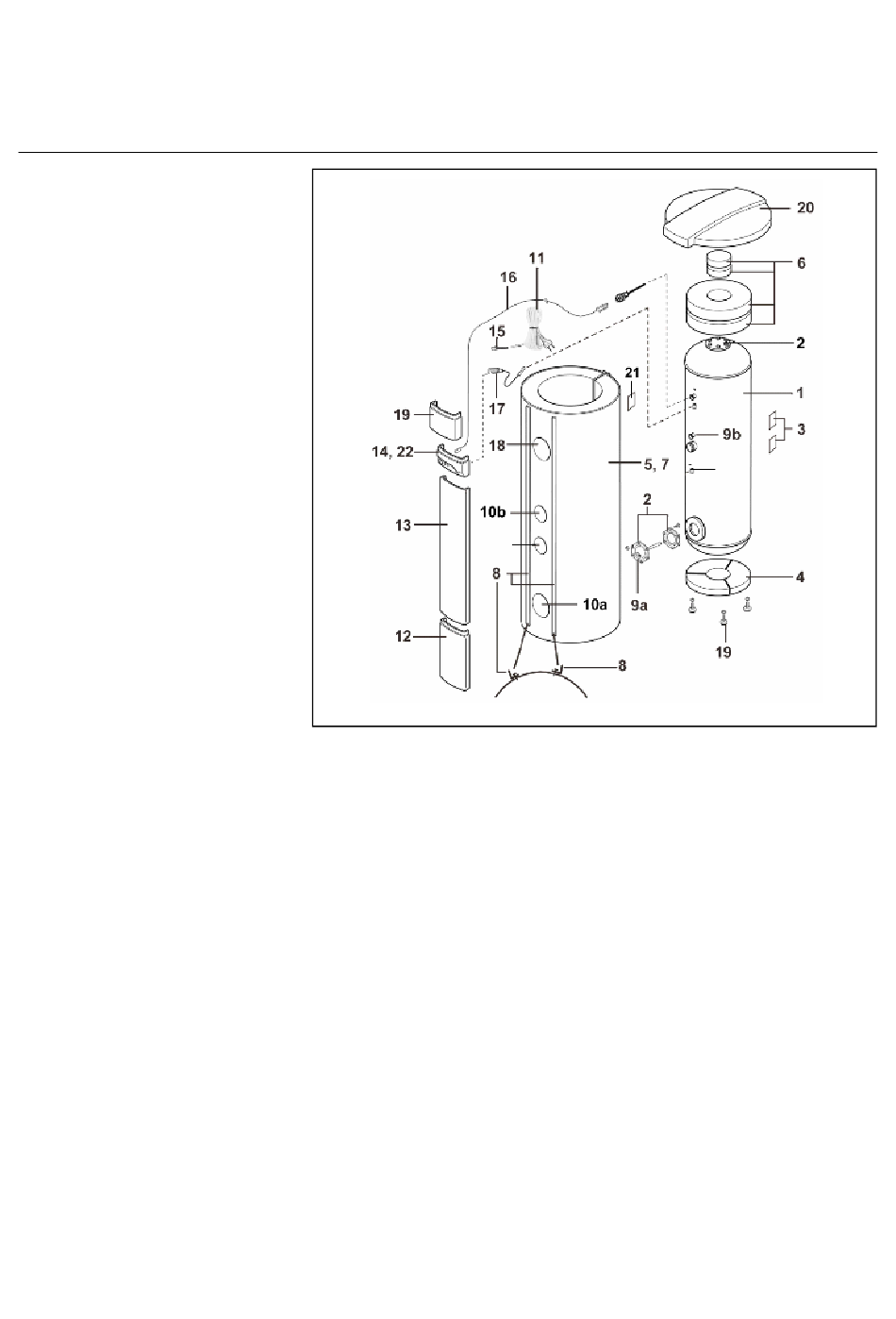

Poser l'accumulateur et monter
l'isolation
•
Poser l'accumulateur (1) et
l'aligner avec les pieds réglables
(19).
•
Brancher la tuyauterie sur
l'accumulateur. Utiliser des
mamelons de 100 mm min.
Serrer les brides (2) étanches,
remplir l'accumulateur et vérifier
l'étanchéité.
•
Poser l'isolation de sol (4) sous
l'accumulateur.
•
Monter l'isolation latérale (5) et
l'encliqueter derrière jusqu'au
dernier ancrage.
•
Insérer les isolations de couvercle
(6).
•
Enlever la feuille de protection (7)
de l'isolation.
•
Fixer le rail de montage (8).
Montage de la sonde d'eau chaude /
sonde de retour solaire
•
Sur le VISTRON ÖKO PLUS
C.ERM, insérer la sonde d'eau
chaude dans le doigt de gant (9c).
Poser l'isolation (10c).
•
Pour assurer le contact de la
sonde avec le doigt de gant
(9c), le ressort annexé doit
être inséré dans le doigt de
gant (9c).
•
Sur le VISTRON ÖKO PLUS
C.EZM, insérer la sonde de retour
solaire dans le doigt de gant (9a).
Insérer la sonde d'eau chaude
(postcharge par la chaudière)
dans le doigt de gant (9b).
Poser les isolations 10a et 10b.
•
Tirer tous les câbles de sonde
au-dessus de l'accumulateur vers
l'arrière.
Tirer l'alimentation 230V de
l'anode à courant externe (11)
au-dessus de l'accumulateur et
brancher l'anode.
10c
Montage de l'habillage
•
Fixer l'habillage inférieur (12) (par
les vis inférieures seulement).
Fixer l'habillage du milieu (13)
(par les vis inférieures seulement).
•
Brancher l'alimentation 230V avec
la fiche Rast (15) de la platine du
tableau de commande (14).
•
Connecter l'anode (16) avec la
platine du tableau de commande.
Raccorder à cet effet la conduite
d'alimentation à 2 pôles sur la
platine et sur l'anode.
•
Insérer la sonde du thermomètre
(17) dans le doigt de gant soudé.
•
Monter le tableau de commande
et le visser en bas.
•
Monter l'élément d'habillage
supérieur (19) et le visser en bas.
9c
•
Monter le couvercle (20) et tirer
tous les câbles par l'évidement
arrière. Fixer le couvercle avec les
deux vis devant et derrière. Fixer
tous les câbles dans la décharge
de traction du chauffe-eau.
Insérer la fiche d'alimentation
230V.
•
Coller la deuxième plaquette
signalétique (21) et la plaquette
avec la désignation des bornes,
visiblement, à proximité des
raccords, sur l'habillage de
l'accumulateur.
Contrôle des fonctions
•
Contrôler la fonction de l'anode à
courant externe (22). La lampe
de service verte du tableau de
commande indique le bon
fonctionnement de l'anode.
L'apparition d'un dérangement est
signalée par une diode lumineuse
rouge.
7
