Montage

Pose, Fixation, Raccordements
Fixation
Suspendre la SMARTRON à l'axe
contre une paroi,
au moyen du rail de fixation annexé.
En cas où les trous prévus ne
soit pas appropriés, on peut forer des
autres.
Raccordement d'eau
La THISION peut être utilisée pour
toutes installations de chauffage
d'eau
avec une pression de 1 bar
au minimum. Il faut observer les
prescriptions de sécurité. Avant la
mise en service il faut vérifier si le
départ et le retour de chauffage sont
raccordés correctement.
Pour le raccord d'eau, nous vous
prions d'utiliser les vis ajoutés.
A l'enlèvement des couvertures /
couronnements en plastique des
raccords, de l'eau d'essai
peut sortir.
Qualité de l'eau de chauffage
Lors de l'assainissement d'anciennes
installations, on tombe souvent sur de
l'eau de chauffage avec des impure-
tés
et adjuvants qui peuvent altérer le
fonctionnement et la durabilité de la
nouvelle chaudière.
Avant de remplacer l'ancienne
installation, il est donc indispensable
d'échauffer le système, de le vider
complètement et de le rincer
soigneusement avant le nouveau
raccordement.
Pour éviter la corrosion dans la chau-
dière et dans le système de
chauffage,
la valeur pH de l'eau sanitaire doit
être située entre 7 et 8,5.
Dans les installations d'une puissance
supérieure à 40 kW de grande
capacité d'eau ou avec de l'eau dure,
il faut étudier la nécessité d'une
séparation des systèmes.
Pose
L'unité doit être posée de cette
manière. Afin et entretien sont
possibles sans problème. Ecarts
min. latéraux: 10 cm. Ecart min. au
plafond et écart min. vers le bas: voire
schèma. Ecart min. en avant: au
moins 80 cm (exception: montage
dans armoire). Le lieu de pose doit
correspondre aux directives et
prescriptions valables.

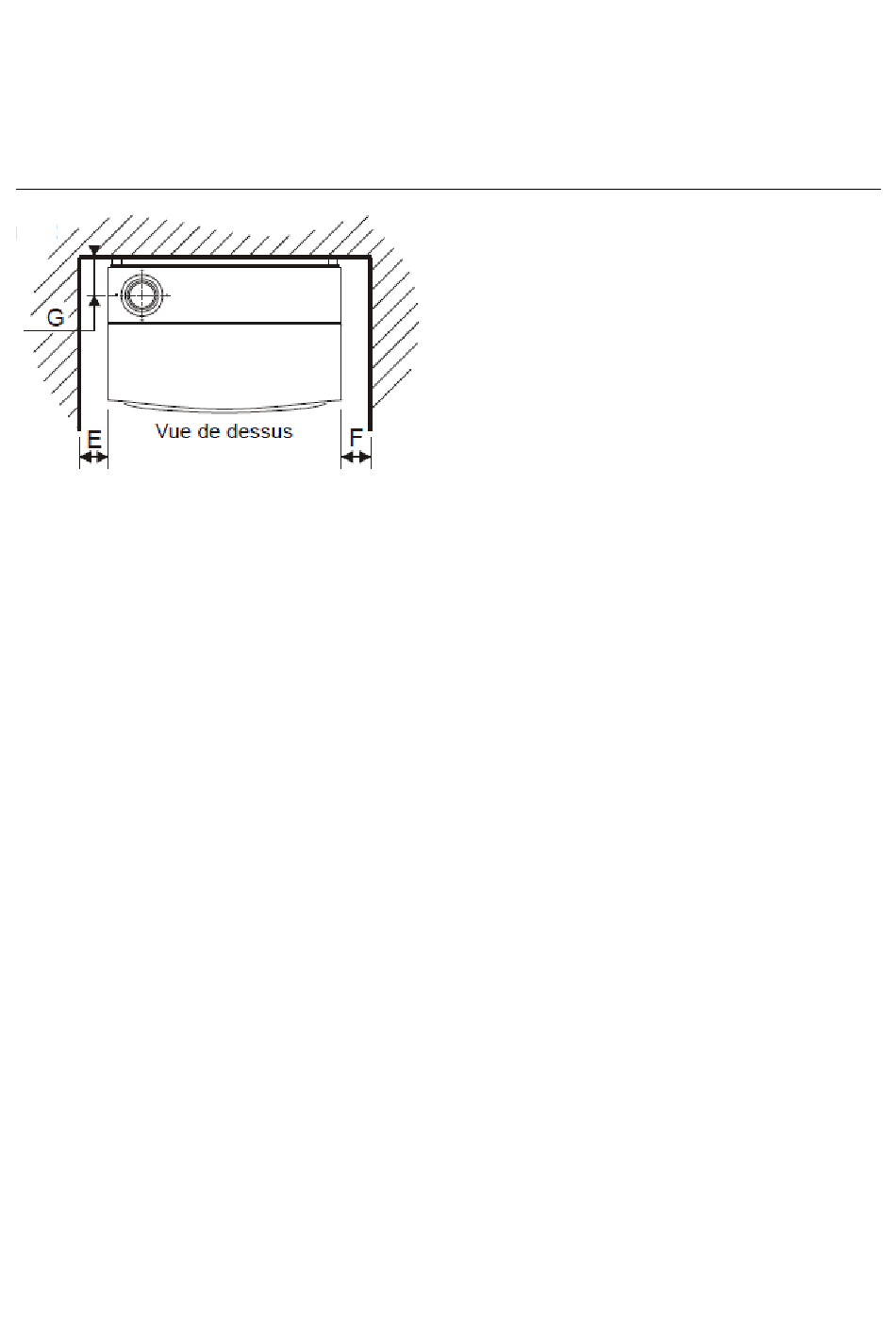

E=F= 100mm
Raccordement électrique
La SMARTRON est câblée en ordre de
marche en usine et équipée par un câble
de raccordement á 230 V 50 Hz.
L'installation électrique doit
correspondre au STANDARD choisi
ou au schéma électrique global,
établi sur mesure. Protéger la
chaudière avec un fusible 10 A.
Ne pas inverser la phase et le
neutre, sinon la chaudière commute
en dérangement. La chaudière n'est
pas protégée contre les jets d'eau,
raison pour laquelle elle doit être
posée à un endroit où elle n'est pas
soumise à des projections d'eau
.
