Onderhoud

Servicewerkzaamheden aan de ketel
en brander worden uitsluitend door
een erkende verwarmingsmonteur
uitgevoerd. Om regelmatige uitvoe-
ring van de servicewerkzaamheden
te waarborgen, dient de exploitant
van de installatie te worden aanbe-
volen om een onderhoudscontract
af te sluiten.
m
· Vóór onderhouds- en schoonmaa-
kwerkzaamheden, stroom uitschakelen.
· Originele vervangingsonderdelen
gebruiken.
48
In het kader van het jaarlijks
onderhoud aan de brander aanbe-
volen werkzaamheden:
Proefdraaien van de brander, ingangs-
–
meting
Reinigen van het meng-ontstekings-
–
toestel en zo nodig defecte onderde-
len vervangen
Ventilatorwiel en ventilator reinigen
–
Reinigen van het gasfilter, zo nodig
–
vervangen
Visuele controle van de branderelek-
–
tronica, zo nodig storingen verhelpen
Branderstart controleren
–
Controle op lekkages
–
Functiecontrole van de veiligheids-
–
voorzieningen van de brander
(luchtdruk-/gasdrukbewaker)
Controle van het mengtoestel

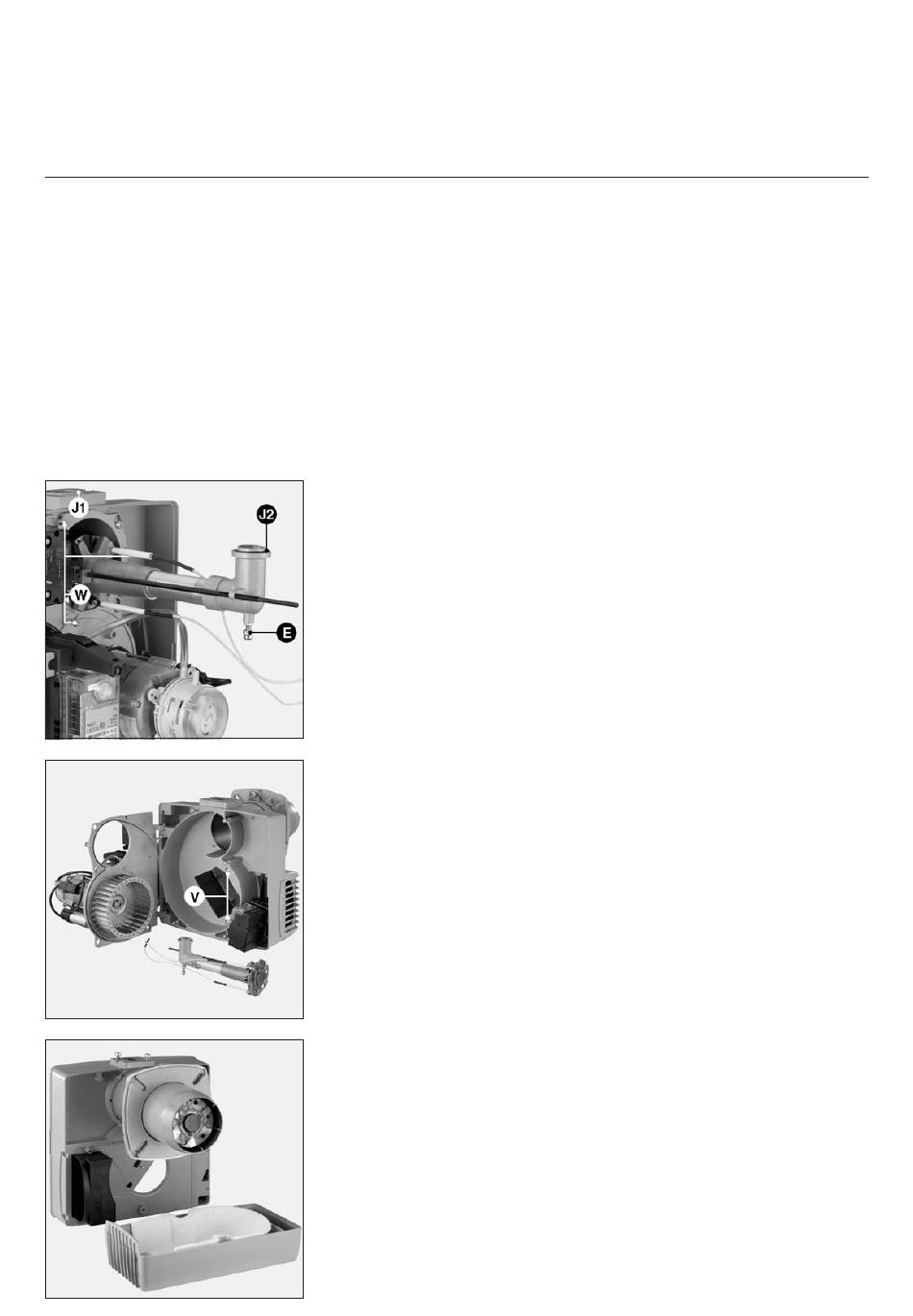

· Branderkap verwijderen.
· Ontstekingskabel aan trafozijde los-
trekken.
· De drie dekselbouten W losdraaien.
· Deksel verwijderen.
· Contramoer E van de gasbuissteun
losdraaien
· Borgbout losdraaien.
· Mengtoestel eruit trekken.
· Toestand van de stuwschijf controleren.
· Stand van de ontstekingselektrode
en de ionisatiesonde controleren.
· Bij het weer inbouwen op juiste
kabelgeleiding en correcte passing
van de O-ring J2 letten.
· Op lekkages controleren.
Vervangen van de vlambuis
Voor dit proces is het noodzakelijk om de
brander uit te bouwen.
· Klembout van aansluitflens losdraaien.
· Brander uit de bajonetsluiting draaien,
iets optillen en uit de aansluitflens
trekken.
· Brander op de vloer leggen.
· De 3 bouten losdraaien.
· Vlambuis naar voren eruit trekken.
· Vlambuis inbouwen en bevestigen.
m
Vlambuis kan heet zijn
Reiniging ventilatorwiel
· Toestelplaat verwijderen en in
service-stand inhangen (zie afbeelding).
· Ventilatorwiel verwijderen en reinigen,
zo nodig vervangen en in omge-
keerde volgorde weer in elkaar zetten.
Reiniging van de luchtaanzuigkast
· Bevestigingsbouten V van luchtaan-
zuigkast eruit draaien.
· Luchtaanzuigkast verwijderen en
reinigen en in omgekeerde volgorde
weer in elkaar zetten.
· Op de correcte stand van luchtklep en
servo-aandrijving letten.
Kap reinigen
· Geen chloorhoudende of schurende
middelen gebruiken.
· Kap met water en een schoonmaak-
middel schoonmaken.
· Kap weer monteren.
01/2006 - Art. Nr. 13 019 655A
Functiecontrole vlambewaker en ver-
–
brandingsautomaat
Controle van de gasstroomdruk vóór
–
en na het gasregeltraject en van de
gasrustdruk
Gasdediet controleren
–
Correctie van de instelwaarden
–
indien nodig
Meetprotocol opstellen
–
Algemene controles
Functiecontrole van de noodschake-
–
laar
Visuele controle van de gasvoe-
–
rende leidingen in de verwarmings-
ruimte
Filter vervangen
· de filtermat van het multiblok moet
ten minste één keer per jaar gecon-
troleerd en bij verontreiniging
vervangen worden.
· Bouten van het filterdeksel op het
multiblok losdraaien.
· Filtermat verwijderen en de passing
schoonhouden.
· Geen onder druk staand schoon-
maakmiddel gebruiken.
· Filtermat door een nieuwe
vervangen.
· Deksel weer vastschroeven.
· Handmatige afsluiter weer openen.
· Op lekkages controleren.
· Verbrandingswaarden controleren.
Gaskleppen
De gaskleppen hoeven niet speciaal
onderhouden te worden.
Een gasklep mag niet gerepareerd
worden.
Defecte kleppen moeten door een
erkende vakman worden vervangen,
die daarna verbrandingswaarden en
functie controleert en op lekkages con-
troleert.
m
Belangrijk
Na elke ingreep de verbrandings-
waarden onder bedrijfsomstandighe-
den controleren (gesloten
verwarmingsruimtedeur, gemon-
teerde kap, enz.). Meetwaarden in
documenten verwarmingsruimte
noteren.
Controle van de rookgastemper-
atuur
· Regelmatig de rookgastemperatuur
controleren.
· Ketel reinigen, als de rookgastempe-
ratuur de waarde van de inbedrijf-
stelling met meer dan 30K overschrijdt.
· Om de controle te vereenvoudigen
een rookgasthermometer gebruiken.
