Fonction
Fonction d'exploitation
Fonction de sécurité
Description du fonctionnement
Le thermostat de régulation émet
–
une demande de chauffe.
Le programme de l'appareil de
–
commande démarre si le contact du
manostat d'air est en position de
repos et si une pression de gaz suf-
fisante est signalée par le manostat
de gaz.
Le moteur du brûleur est en marche
–
Temps de préventilation 54 s.
–
Pendant le temps de prérinçage,
la pression d'air soufflé est sur-
–
veillée
le foyer est surveillé eu égard aux
–
signaux de flamme.
Après l'écoulement du temps de
prérinçage
l'allumage est mis en circuit
–
l'électrovanne principale et de
–
sécurité est ouverte.
Démarrage du brûleur
–

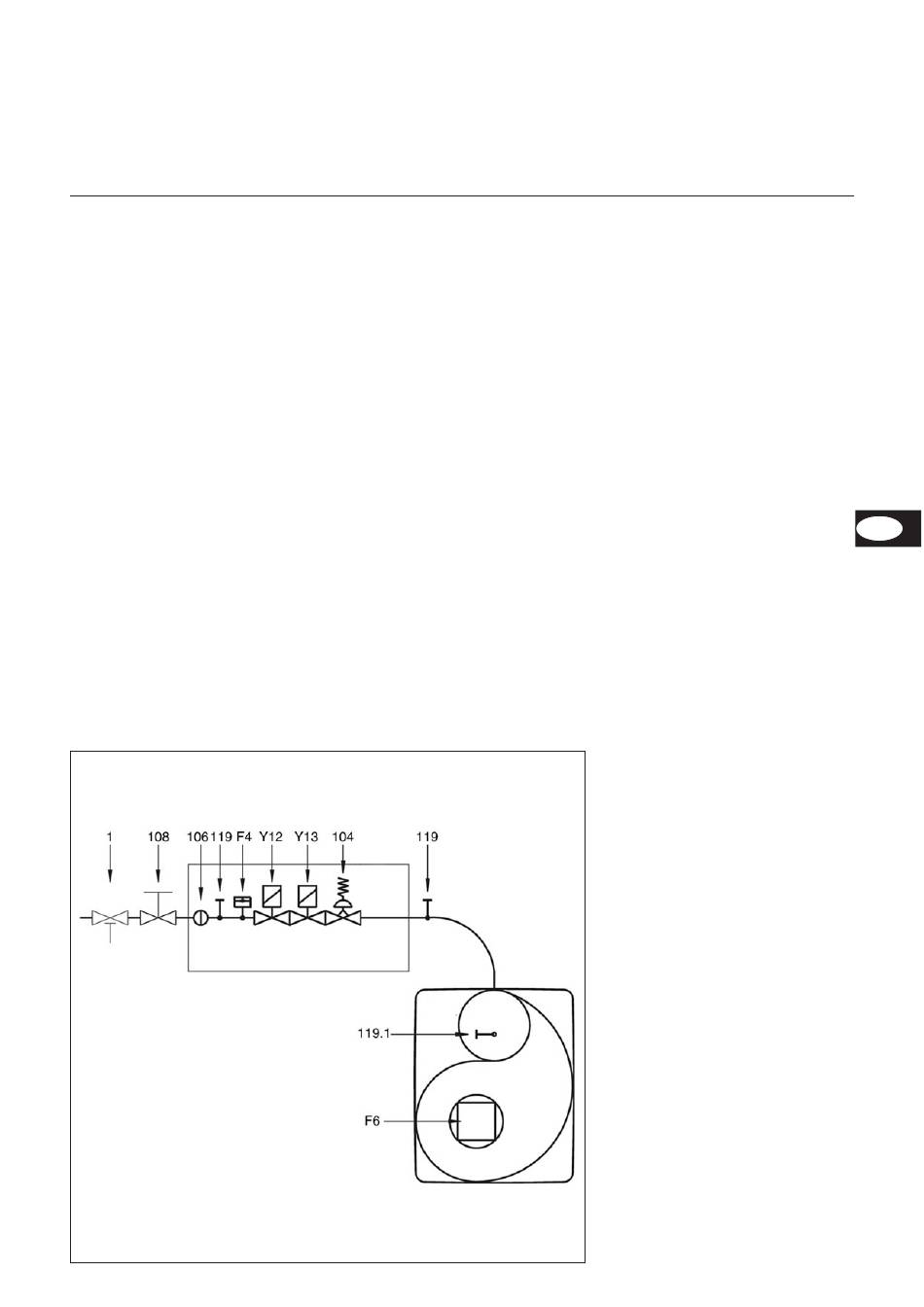

Rampe gaz compacte
F4 Dispositif de sécurité contre le
manque de gaz
F6 Dispositif de sécurité contre le
manque d'air
Y13 Electrovanne principale
Y12 Electrovanne de sécurité
1 Vanne d'arrêt de sécurité à déclen-
chement thermique (côté client)
103.1 Vanne de réglage du débit (unique-
ment avec CG10)
104 Régulateur de pression gaz
106 Tamis
108 Vanne manuelle quart de tour
(côté client)
119 Point de mesure pression de sortie
gaz
119.1Point de mesure pression d'air
Surveillance
La flamme est surveillée par une sonde
d'ionisation. La sonde est montée de
façon isolée sur la tête de gaz et est
dirigée à travers le déflecteur dans la
zone de la flamme. La sonde ne doit
pas avoir de contact électrique avec
des pièces mises à la terre.
Si un court-circuit apparaît entre la
sonde et la masse du brûleur,
le brûleur se met en défaut.
Pendant le fonctionnement du brûleur,
une zone ionisée naît dans la flamme
de gaz, zone à travers laquelle un
courant redressé circule de la sonde
vers l'orifice du brûleur. Le courant
d'ionisation doit être supérieur à 8 µA.
01/2006 - Art. Nr. 13 019 655A
Fonctions de sécurité
Si aucune flamme ne se forme au
–
démarrage du brûleur (libération du
gaz), le brûleur est coupé après
écoulement du temps de sécurité de
3 secondes max., la vanne gaz se
ferme.
En cas de défaillance de la flamme
–
pendant le fonctionnement, l'alimen-
tation en gaz est interrompue en
l'espace d'une seconde et le coffret
de commande et de sécurité
déclenche l'arrêt sur défaut.
En cas de manque d'air pendant la
–
préventilation, le brûleur ne se met
pas en fonctionnement. Il s'ensuit un
arrêt sur défaut.
En cas de manque d'air pendant le
–
fonctionnement, un arrêt sur défaut
est également la conséquence.
En cas de manque de gaz,
–
le brûleur ne se met pas en fonc-
tionnement. En cas de manque de
gaz pendant le fonctionnement, la
vanne gaz se ferme et le brûleur se
coupe. Il ne s'ensuit pas d'arrêt sur
défaut. Après rétablissement de la
pression de gaz, le brûleur démarre
automatiquement.
Remarque
Conformément au décret-type sur les
installations de chauffage, les installa-
tions de chauffage doivent être
équipées d'une vanne d'arrêt à déclen-
chement thermique.
