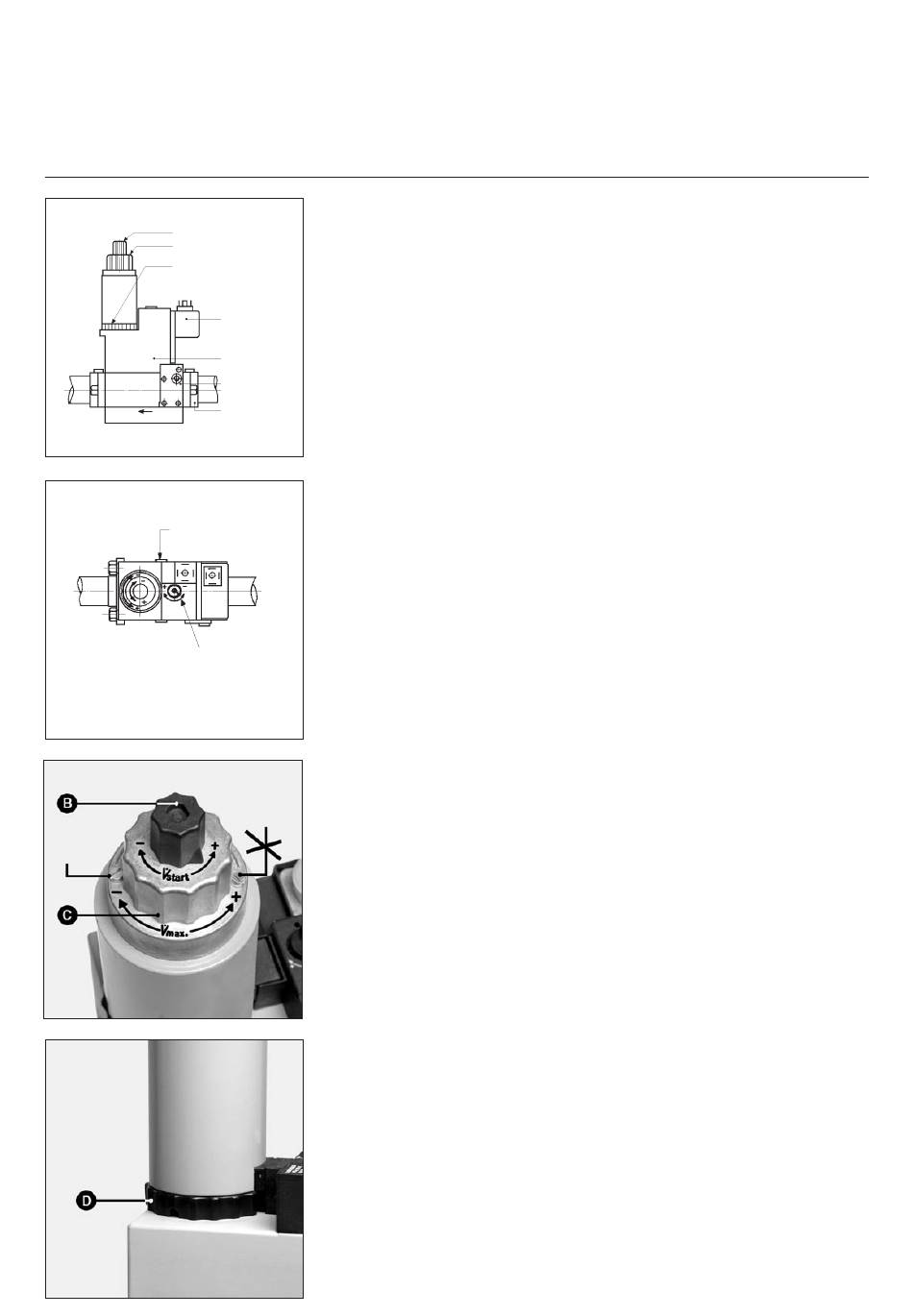

Functie

Gasarmatuur MBZRDLE

tweetraps klep
Regeling hydraulische rem
Regeling 2e trap
Regeling 1e trap
pBr (4 - 20 mbar)
Instelbout van de
gasdrukregelaar
Blokkeer-
bout
38
MBZRDLE... B01S.. (tweetraps)
Compacte unit bestaand uit:
filter, instelbare drukbewaker,
niet-instelbare, snel openende en
sluitende veiligheidsklep, instelbare
drukregelaar, hoofdklep (eerste en
tweede trap) met instelbaar debiet en
hydraulische rem en snel sluitend.
Pressostaat
Fabrieksinstelling:
Debiet trap 1 en trap 2 op maximale
–
Magneetspoel
waarde ingesteld.
Filterdeksel
Ontstekingscapaciteit en drukrege-
–
Aansluitflens
laar op minimale waarde ingesteld.
Drukregelaarinstelling
Voor de instelling van de uitgangsdruk
zijn 60 omwentelingen van de instel-
bout mogelijk. Drie omwentelingen
rechtsom verhogen de druk met 1
mbar, drie omwentelingen linksom
verlagen de druk met 1 mbar.
Bij de inbedrijfstelling:
· ten minste 10 omwentelingen
rechtsom (+)
· achteraf de instelling verfijnen (meer
of minder druk)
· Gasdruk controleren op het multiblok
pBr (M4) of op de gascollectormeet-
nippel 9.
Instelling ontstekingscapaciteit
· Plastic kap B eraf schroeven.
· Omkeren en als sleutel voor het
verzegelde
bout
draaien aan de instelbout gebruiken
(drie omwentelingen om van minimum-
naar maximumcapaciteit te gaan)
· Startcapaciteit verminderen door
rechtsom en verhogen door linksom
te draaien.
Instelling van de nominale capaciteit
· Blokkeerbout losdraaien zonder de
verzegelde bout op de tegenoverlig-
gende zijde aan te raken (drie
omwentelingen om van minimum-
naar maximumcapaciteit te gaan).
Instelling van het gasdebiet voor
trap 1
Handmatig (zonder gereedschap).
· Gasdebiet verminderen door ring D,
die zich aan het onderste gedeelte
van de magneetspoel bevindt,
rechtsom te draaien. Gasdebietver-
hoging door linksom te draaien.
(3 hele omwentelingen om van
minimum naar maximum te gaan).
01/2006 - Art. Nr. 13 019 655A
Technische gegevens
Ingangsdruk max. 360mbar
Omgevingstemperatuur -15 tot +70° C
Spanning 230 V/50 Hz
Krachtontneming
Beschermingsklasse
Gasaansluiting Rp 3/4" of Rp 1ö 1/4
Inbouwstand:
Verticaal met naar boven staande
–
magneet
liggend met horizontale magneet
–
Instelling van het gasdebiet voor
trap 2
· Nominaal gasdebiet verminderen
door de instelknop C, die zich op het
bovenste gedeelte van de magneet-
spoel bevindt, linksom te draaien.
Door rechtsom te draaien wordt het
debiet vergroot.
Opmerking:
De instelling van het gasdebiet van trap
2 kan dat van trap 1 wijzigen. Is dit het
geval, dan moet trap 1 opnieuw worden
ingesteld.
Na instelling de blokkeerbout weer
vastdraaien.
60 VA
IP 54
