Mise en service
Réglage du brûleur
Réglage allure 1 (came IV)
· Mettre le brûleur sur l'allure 1.
· Par l'intermédiaire du réglage D,
régler le débit de gaz pour l'allure 1
correspondant à la puissance du
brûleur souhaitée. Ce faisant,
contrôler en permanence les valeurs
de combustion (CO, CO
saire, adapter le débit d'air ; le cas
échéant, procéder pas à pas.
· Augmenter le débit d'air : Régler la
came IV sur une valeur d'échelle
supérieure.
· Mettre brièvement le brûleur en
allure 2 et revenir en allure 1.
Le moteur du volet d'air adopte la
nouvelle position de débit min.
· Réduire le débit d'air : Régler la
came IV sur une valeur d'échelle
inférieure, le servomoteur suit auto-
matiquement.

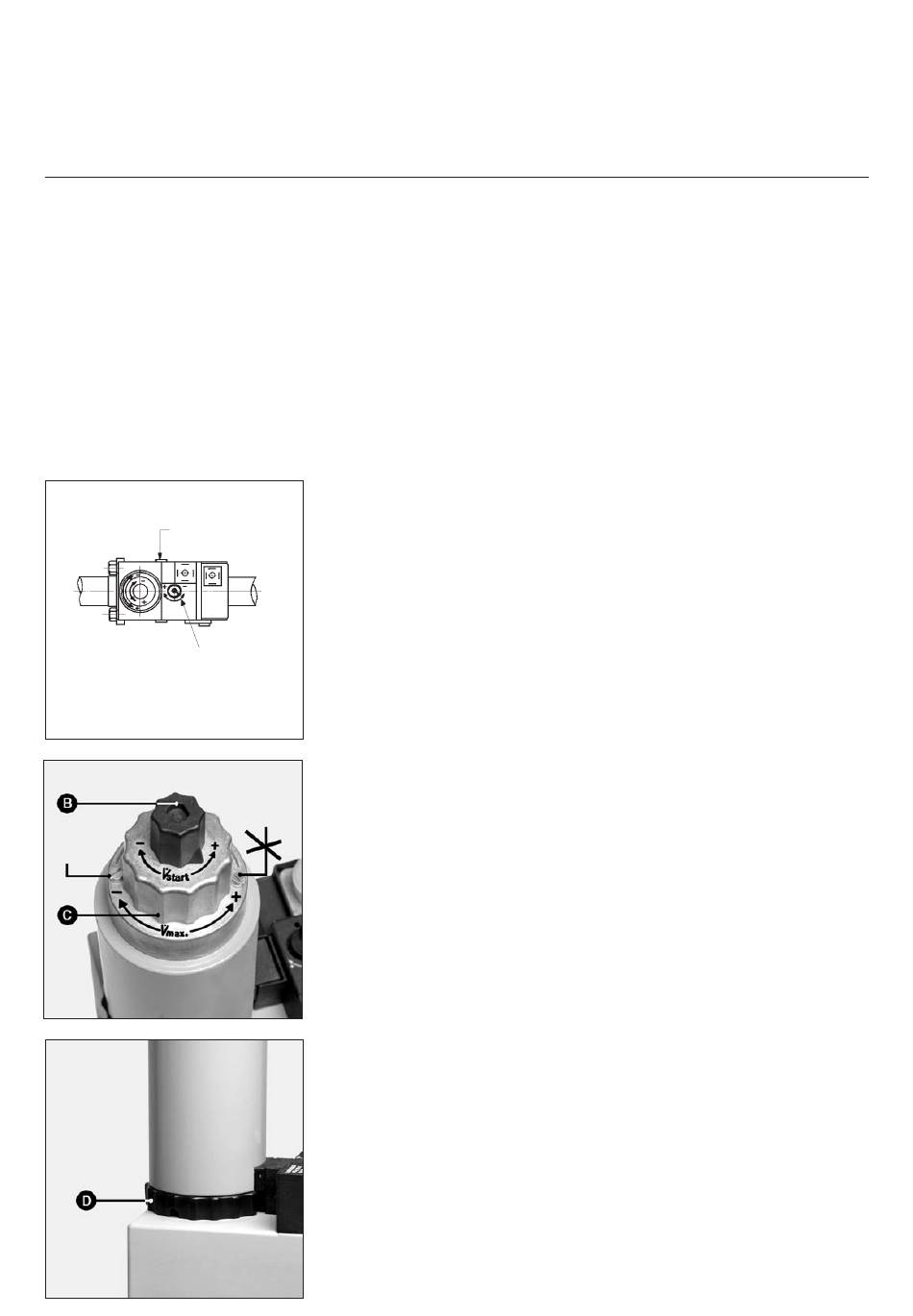

pBr (4 - 20 mbars)
Vis de réglage du
régulateur de pression
gaz
Vis de
blocage
30
Réglage allure 2 (came I)
· Commuter l'allure 2 au moyen du
connecteur à 4 points.
· Par l'intermédiaire du réglage C,
régler le volume de gaz pour l'allure
2 correspondant à la puissance du
brûleur souhaitée. Ce faisant,
). Si néces- contrôler en permanence les valeurs
2
de combustion (CO, CO
saire, adapter le débit d'air ; le cas
échéant, procéder pas à pas.
· Augmenter le débit d'air : Régler la
came I sur une valeur d'échelle
supérieure, le servomoteur suit auto-
matiquement.
· Réduire le débit d'air : Régler la came I
sur une valeur d'échelle inférieure.
· Mettre brièvement le brûleur en
allure 1 et repasser en allure 2.
· Le volet d'air se déplace sur la
position nouvellement réglée.
Réglage du régulateur de pression
Soixante tours de vis sont possibles
pour le réglage de la pression de sortie.
Trois tours vers la droite augmentent la
pression de 1 mbar, trois tours vers la
gauche diminuent la pression de la
même valeur.
Lors de la mise en service :
· au moins 10 tours vers la droite (+)
· affiner le réglage par la suite (plus ou
moins de pression)
· Contrôler la pression de gaz sur le
Multibloc pBr (M4) ou sur la prise de
pression du collecteur de gaz Ø9.
Réglage du débit d'allumage
· Dévisser le capuchon plastique B.
· Le renverser et l'utiliser comme clé
Vis
pour la rotation de la vis de réglage
plombée
(trois tours pour passer du débit
minimal au débit maximal)
· Réduire le débit au démarrage en
tournant la vis vers la droite ou
l'augmenter en tournant la vis vers
la gauche.
Réglage du débit nominal
· Desserrer la vis de blocage sans
entrer en contact avec la vis
plombée opposée (trois tours pour
passer du débit minimal au débit
maximal).
Réglage du débit de gaz pour
l'allure 1
Manuellement (sans outil).
· Réduire le débit de gaz en tournant
vers la droite l'anneau D, qui se
trouve sur la partie inférieure de la
bobine d'électroaimant. Augmenta-
tion du débit de gaz par rotation
vers la gauche.
(3 tours complets pour passer du
minimum au maximum).
01/2006 - Art. Nr. 13 019 655A
Réglage point de commutation
Electrovanne allure 2 (came III)
· Commuter le brûleur plusieurs fois
de l'allure 1 en allure 2. Régler la
came III de telle manière à obtenir
une transition douce de l'allure 1 à
l'allure 2.
). Si néces-
2
Optimiser les valeurs de combus-
tion
Le cas échéant, optimiser les valeurs
de combustion en réglant la position du
déflecteur (cote Y). Par ce biais, il est
possible d'influencer le comportement
au démarrage, la pulsation et les
valeurs de combustion. Une diminution
de la cote Y entraîne l'augmentation de
la valeur de CO
démarrage (allumage) étant cependant
plus dur. Si nécessaire, compenser la
variation de débit d'air en adaptant la
position du volet d'air.
Attention : Afin d'éviter la formation
de condensation, respecter la tempé-
rature minimale nécessaire pour les
gaz de combustion d'après les indica-
tions du fabricant de chaudière et
conformément aux exigences relatives
à la cheminée.
Si la cote Y doit être une nouvelle fois
corrigée lors du réglage de l'allure 1,
il convient de contrôler les valeurs de
réglage de l'allure 2.
Réglage du débit de gaz pour
l'allure 2
· Réduire le débit de gaz nominal en
tournant vers la gauche le bouton
de réglage C, qui se trouve sur la
partie supérieure de la bobine d'é-
lectroaimant. Le débit est augmenté
en tournant la vis vers la droite.
Remarque :
Le réglage du débit de gaz de l'allure 2
peut modifier celui de l'allure 1. Si c'est
le cas, l'allure 1 doit être nouvellement
réglée.
Le réglage étant effectué, resserrer à
fond la vis de blocage.
