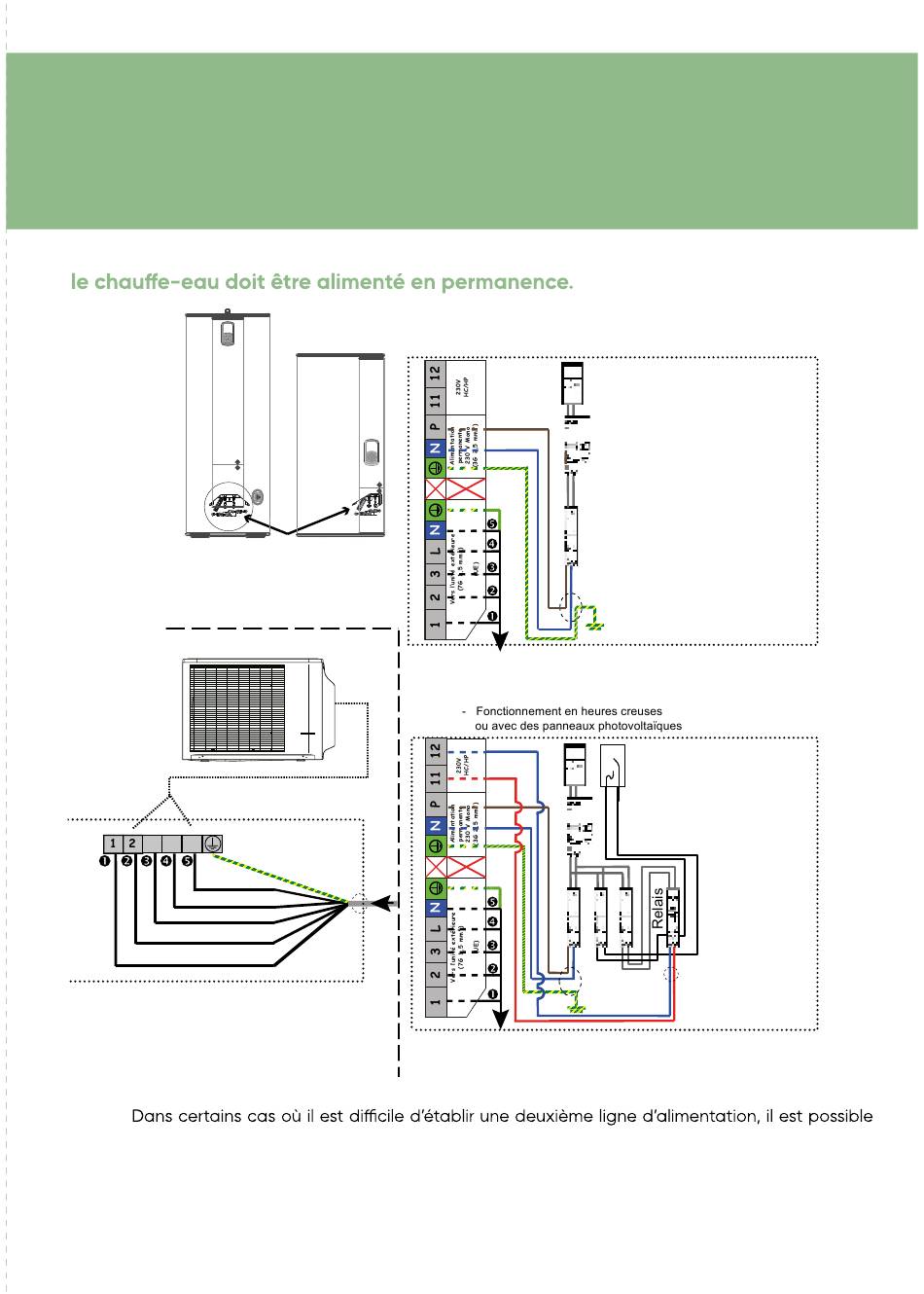

SCHÉMA ÉLECTRIQUE
POUR LA MISE EN SERVICE
DE VOTRE CHAUFFE-EAU THERMODYNAMIQUE
Afin d'assurer la protection contre la corrosion de la cuve,
Afin d'assurer la protection contre la corrosion de la cuve,
3
L N
Boîtier de raccordement
électrique de l'unité extérieure
NOTA : Dans certains cas où il est difficile d'installer un câble pour les heures creuses, il est possible de remplacer le contact
NOTA :
heures creuses / heures pleines d'EDF par l'horloge intégrée à l'appareil (plage de fonctionnement Prog). Il faut alors la programmer
de remplacer le contact heures creuses/heures pleines d'EDF par l'horloge intégrée à l'appareil
suivant la tarification en vigueur sur le lieu d'installation (réaliser le schéma 1).
(plage de fonctionnement Prog). Il faut alors la programmer suivant la tarification en vigueur sur le lieu
Le schéma du tableau électrique représente un compteur électronique. Dans le cas d'un compteur mécanique, reprendre
d'installation (Réaliser le schéma 1).
l'alimentation 230V du contacteur HC/HP.
Le schéma du tableau électrique représente un compteur électronique. Dans le cas d'un compteur
Pour plus d'information, veuillez vous reporter au paragraphe «Raccordement électrique» de la notice.
mécanique, reprendre l'alimentation 230V du contacteur HC/HP.
Pour plus d'information, veuillez vous reporter au paragraphe «Raccordement électrique» de la notice.
Boîtier de raccordement
électrique du chauffe-eau
7G 1,5 mm²
1
- Fonctionnement permanent ou
utilisation de la programmation interne
Disjoncteur
général
Protection
différentielle
16A
Disjoncteur
2,5 mm²
Boîtier de raccordement
électrique de l'unité extérieure
2
C
1
16A
2A
2,5 mm²
Boîtier de raccordement
électrique de l'unité extérieure
Compteur d'énergie
ou
contact Smart-Grid
C
2
ou
gestionnaire d'énergie
photovoltaïque
2A
1 mm²
1
2
