Avvertenze
Capsula del dungeon Capsula del dungeon

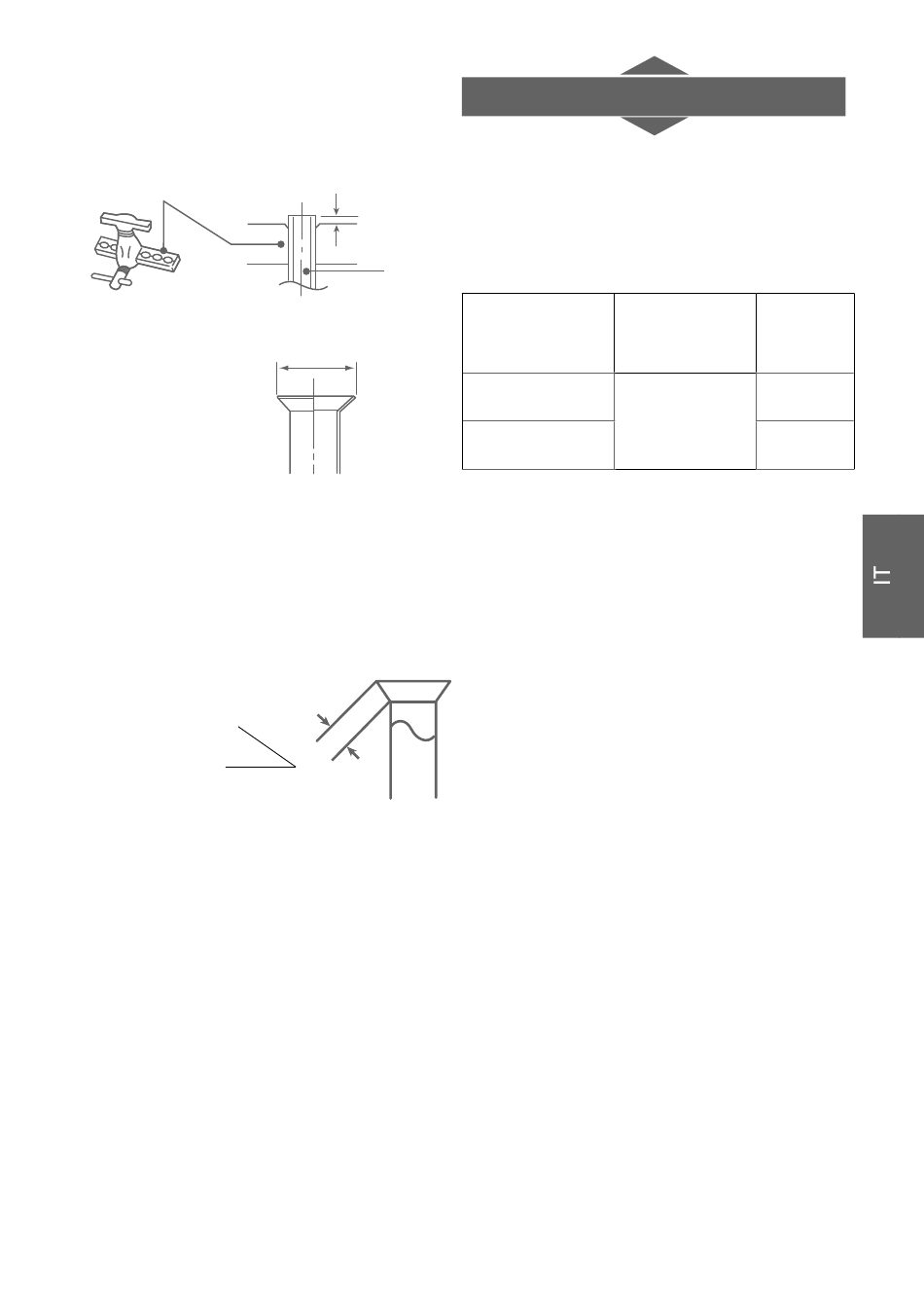

• Dopo aver eseguito l'allargamento verificare lo stato della portata. Non vi devono
essere graffi o segni di rottura. Verificare anche che il lato "L" sia correttamente
allargato, senza incrinature o graffi.
45° L
45°
6.1. Aspirazione dell'aria
• Togliere i cappucci di protezione dei fori per il carico (Schrader). Collegare sopra
il tubo flessibile azzurro (lato dotato di un alzavalvole in buono stato) del kit di
manometri. Collegare un tubo flessibile giallo a una valvola, su una pompa da vuoto
dotata di un vuotometro e aprire il rubinetto blu del kit di manometri.
A
A
Collegamento
Collegamento
B
B
1/4" (6,35 mm)
3/8" (9,52 mm)
L
Installazione
Diametri dei
Lato "A"
raccordi
frigoriferi
da 0 a 0,5
Lato "B"
00,4
9,1 mm
mm
13,2 mm
