Avertissements
• L'étanchéité doit être effectuée à l'installation sur les tubulures, y compris dans le cas
d'utilisation de tuyaux PER.
• Installer obligatoirement un groupe de sécurité neuf (non fourni) directement sur l'en-
trée d'eau froide du chauffe-eau, qui respectera les normes en vigueur (en Europe :
EN 1487), de pression 0,7 MPa – 7 bar – et de dimension ¾" (20/27). Raccorder le
groupe de sécurité à un tuyau de vidange. Il sert à évacuer l'eau qui s'expanse lors
de la chauffe mais aussi lors d'une vidange. Cette évacuation doit être maintenue à
l'air libre, dans un environnement hors gel et en pente continue vers le bas.
Raccorder directement le groupe de sécurité sur l'entrée d'eau froide du
chauffe-eau.
La pression du réseau d'eau froide est généralement inférieure à 0,5 MPa - 5
bar. Si tel n'est pas le cas, prévoir un réducteur de pression qui sera positionné
sur l'arrivée d'eau après le compteur (réglage conseillé : 0,35 MPa), jamais
directement au chauffe-eau.
eau chaude
Eau froide
Installation

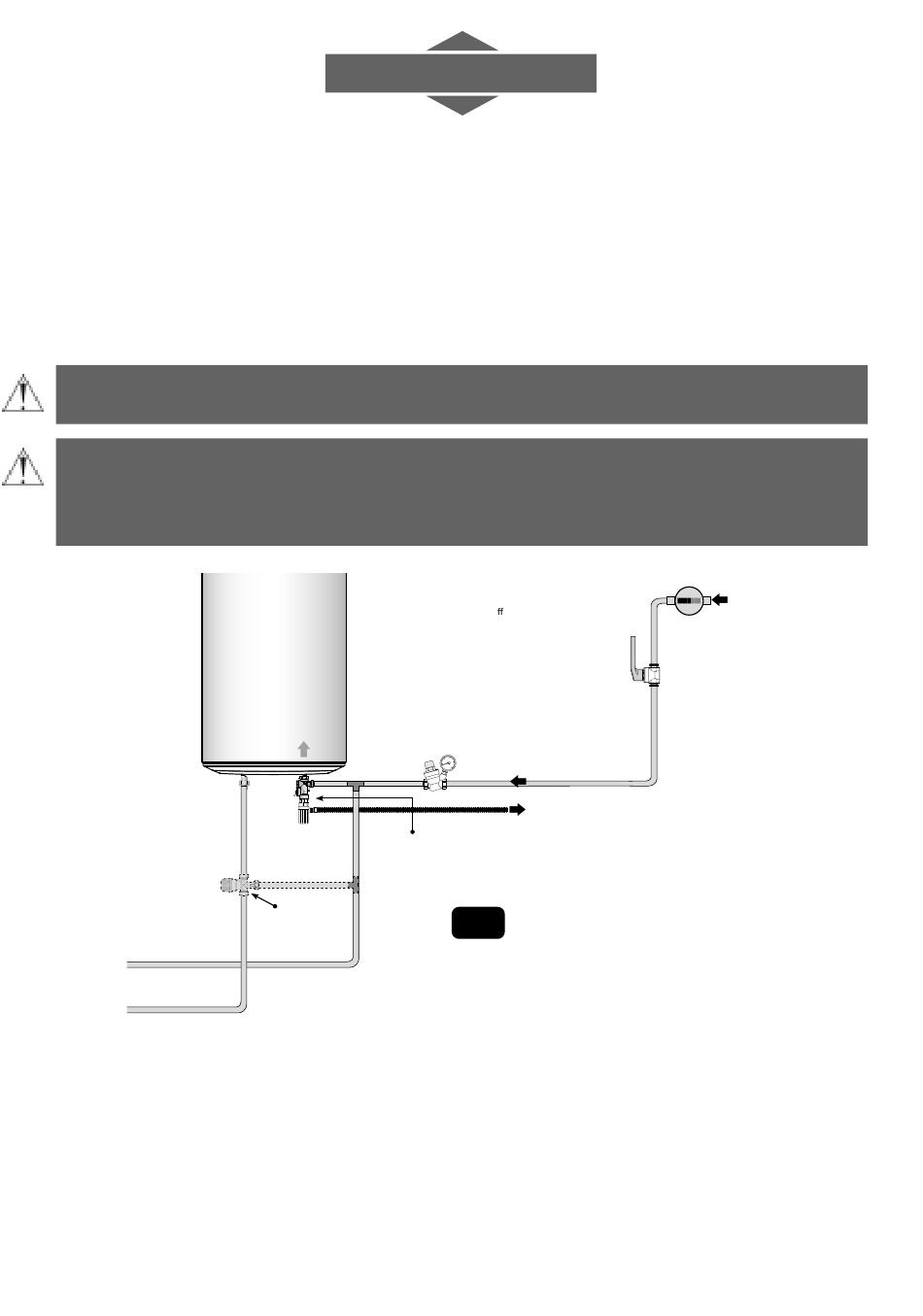

Schéma général d'installation
Exemple avec un chau e-eau vertical mural
Sortie Arrivée
eau froide

Siphon
Limiteur
de température
Réducteur
de pression
Arrivée d'eau
réseau
Évacuation
eaux usées
(égouts)
Groupe
de sécurité
OUI
Utilisation
Arrivée d'eau
réseau
000 0000
Compteur d'eau
Robinet général
d'arrivée d'eau froide
