Avvertenze

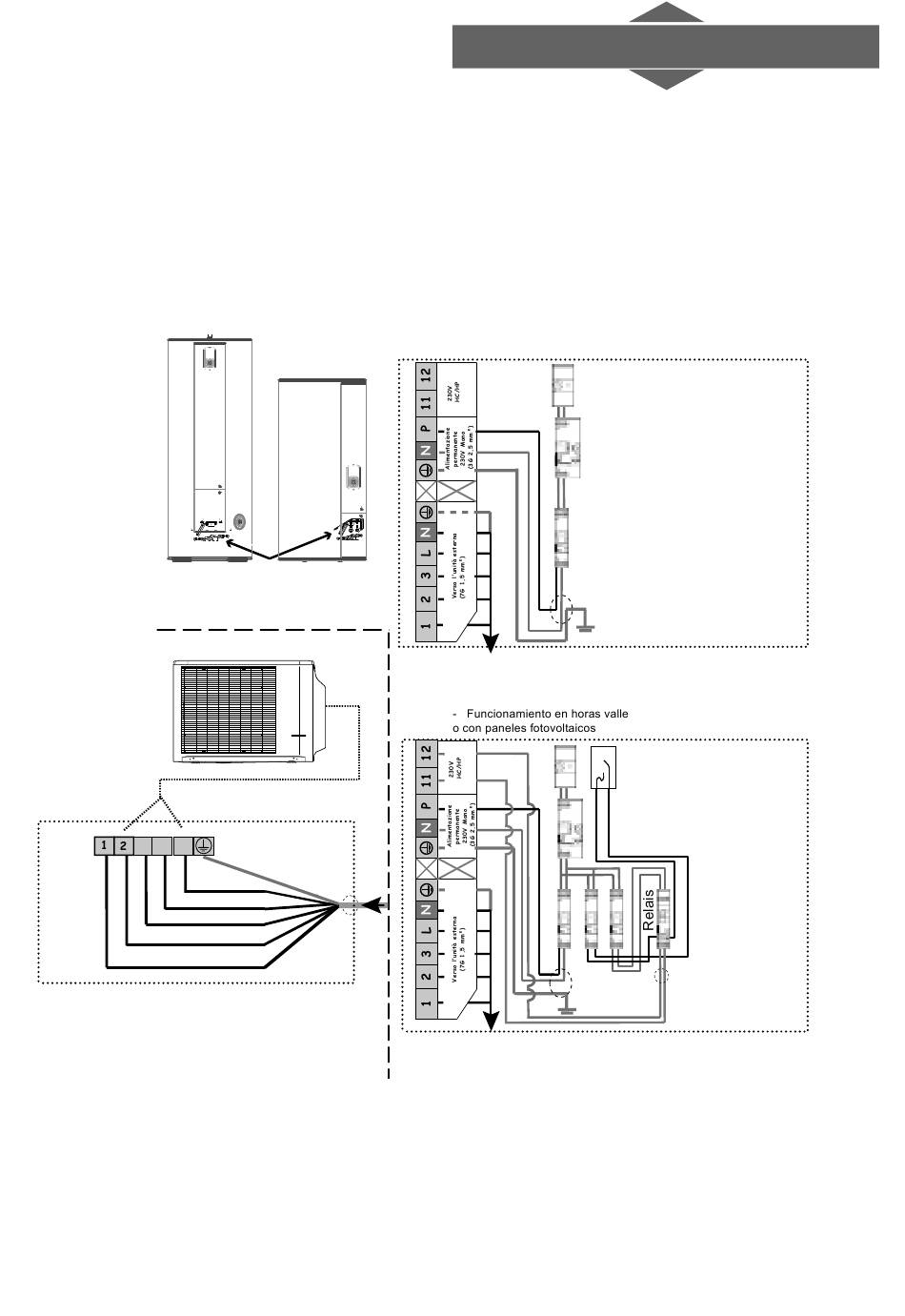

2. Schema di messa in servizio
Per proteggere la vasca dalla corrosione,
lo scaldacqua deve essere continuamente alimentato.
3 L N
    
Scatola dei raccordi
elettrici dell'unità esterna
NOTA: In alcuni casi in cui è difficile installare un cavo fuori picco, è possibile sostituire il contatto fuori picco/ore con
l'orologio incorporato (campo di funzionamento Prog). Occorre quindi programmarlo in base alle tariffe in vigore nel luogo di
installazione (realizzare lo schema 1).
Lo schema del quadro elettrico rappresenta un contatore elettronico. In presenza di contatore meccanico, riprendere l'alimentazione
da 230 V del contattore HC/HP.
Per maggiori informazioni, consultare il paragrafo "Collegamento elettrico" del manuale.
295 295
Scatola dei collegamenti
elettrici dello scaldacqua
7G 1,5 mm²
Installazione
1
- Funzionamento continuo o utilizzo della programmazione interna
Interruttore
generale
Protezione
differenziale

16A Interruttore



Lorem ipsum
2,5 mm²

Scatola dei raccordi elettrici
dell'unità esterna
2
C 1
Lorem ipsum

16A 2A



2,5 mm²

Scatola dei raccordi elettrici
dell'unità esterna
Contatore di energia
oppure
contatto Smart-Grid
C 2
oppure
gestore dell'energia
fotovoltaica
2A
1 mm²
