Waarschuwingen

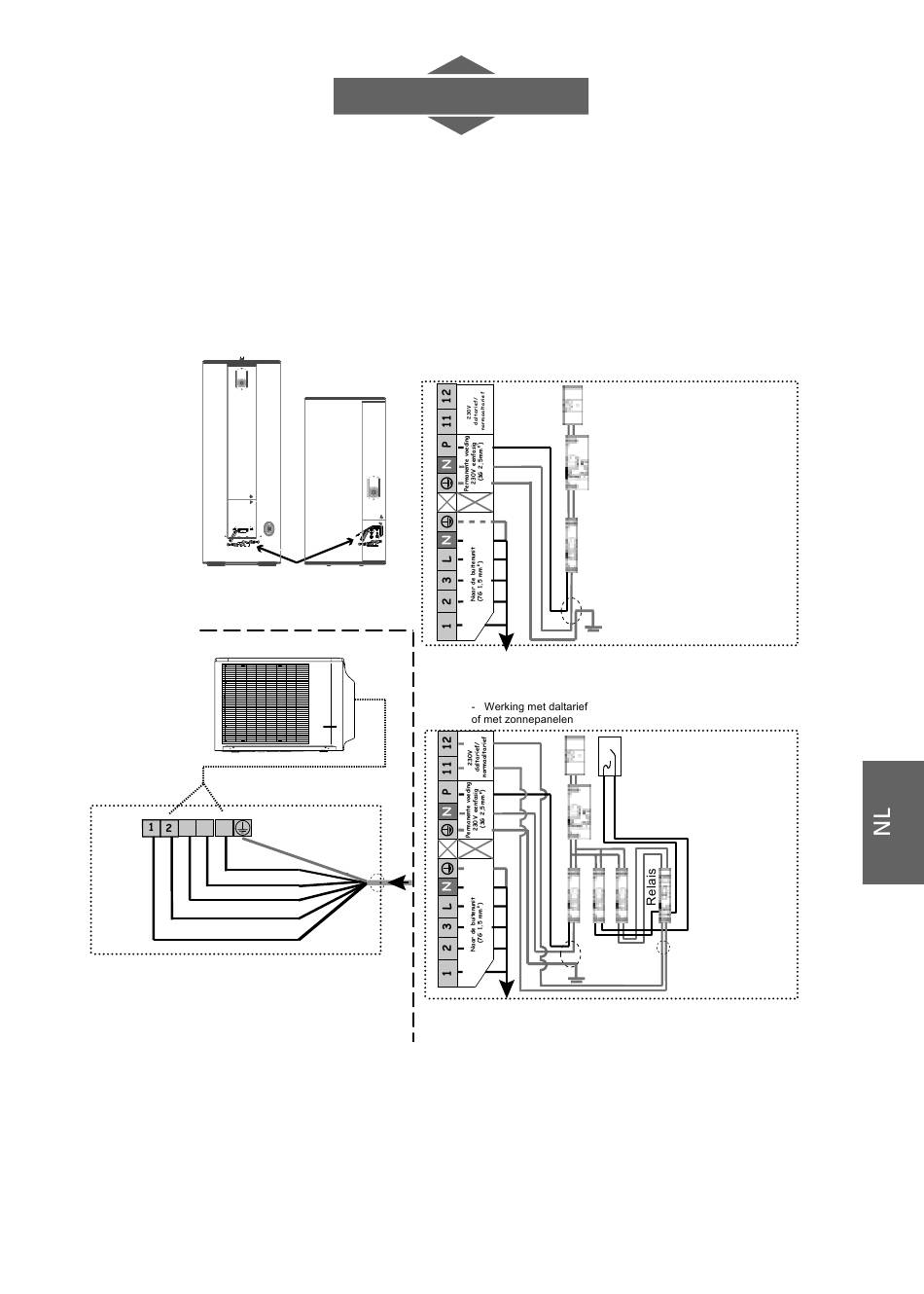

4. Inbedrijfstellingsschema
Om het vat tegen corrosie te beschermen,
moet de boiler permanent van stroom worden voorzien.
Elektrische aansluitkast
van de boiler
3 L N
    
Elektrische aansluitkast
van de buitenunit
NB: Wanneer een kabel voor het daltarief moeilijk kan worden aangelegd, kan het contact daltarief/normaaltarief
worden vervangen door de interne klok van de boiler. In dat geval moet de boiler worden geprogrammeerd volgens de geldende
tijdsblokken voor tarifering op de plek van installatie (gebruik schema 1).
In het schema van het elektrisch bord staat een elektronische meter. Neem bij een mechanische meter de 230V-voeding van de
schakelaar daltarief/normaaltarief.
Zie voor meer informatie het hoofdstuk "Elektrische aansluiting" in de handleiding.
Installatie
1
- Permanente werking of gebruik van interne programma's




Lorem ipsum

Elektrische aansluitkast
van de buitenunit
2
Lorem ipsum
6G 1,5 mm²





Elektrische aansluitkast
van de buitenunit
Gebruik
Hoofdzekering
Aardlekschakelaar
16A Zekering
2,5 mm²
Elektriciteitsmeter
of
Smart-Grid contact
C 1 C 2
of
omvormer
zonnepanelen
16A 2A 2A
1 mm²
2,5 mm²
