1.

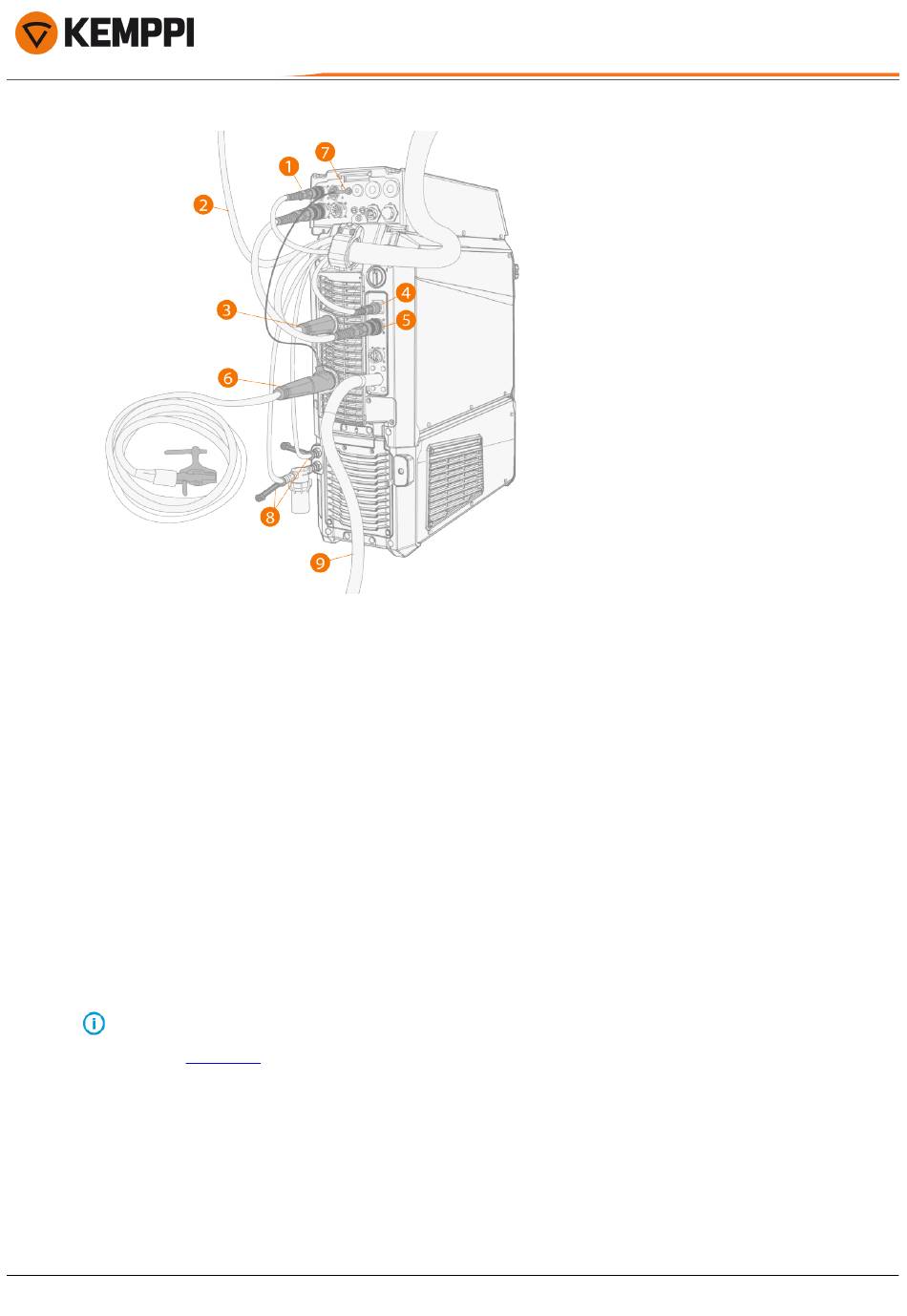

Raccorder le câble de commande du dévidoir (1) au RCM.
2.
Raccorder le tuyau du gaz de protection (2) à la bouteille de gaz.
3.
Raccorder le câble de courant de soudage (3) au connecteur positif (+) du poste à souder.
4.
Poste à souder Pulse+ uniquement : Si vous utilisez le câble détecteur de tension, le raccorder au connecteur (4).
5.
Raccorder le câble de commande du RCM (5) entre le RCM et le poste à souder.
6.
Raccorder le câble de masse (6) au connecteur négatif (-) du poste à souder.
7.
Raccorder le câble du capteur tactile au connecteur négatif (-) du capteur tactile dans le RCM (7).
8.
Avec l'unité de refroidissement en option : placer les connecteurs des tuyaux de liquide de refroidissement (8) dans
la fente et à travers l'ouverture. Notez que le filtre de liquide de refroidissement doit être fixé au connecteur
d'entrée de liquide de refroidissement. Pour plus d'informations sur la fixation du filtre, voir "Installation du refroi-
disseur (en option)" page 29.
9.
Raccorder le câble secteur (9) au secteur une fois l'installation terminée.
2.12.3 Raccordement du dévidoir d'assistance RA50 4R au système de soudage
Un adaptateur répartiteur et un câble de commande supplémentaires sont nécessaires pour connecter le dévidoir
adaptatif au système de soudage AX MIG Welder. Pour plus d'informations sur les accessoires d'installation, consul-
tez le site
Kemppi.com
Pour plus d'informations sur l'emplacement des connecteurs, reportez-vous aux "Dévidoirs R500" page 13, au "Robot
Connectivity Module (RCM)" page 21 et au "Dévidoir d'assistance RA50 4R (en option)" page 17.
© Kemppi
ou contactez votre revendeur Kemppi local.
