2.6 Installation de cartes d'extension (facultatif)
Les cartes d'extension sont utilisées pour connecter un périphérique externe, tel qu'une station de nettoyage de torche
ou un robot qui n'a pas de connectivité de bus de terrain, au système.
Le câblage des cartes d'extension est spécifique au client, c'est pourquoi cette section ne donne que des exemples de
câblage.
Les cartes d'extension nécessitent une alimentation 24 V séparée qui n'est pas livrée avec l'équipement AX MIG Wel-
der.
Éteignez la source d'alimentation avant d'installer les cartes d'extension.
Pour obtenir des instructions sur le retrait et la fixation du capot supérieur du RCM, reportez-vous à "Retrait et fixation
du capot supérieur du RCM" page 37.

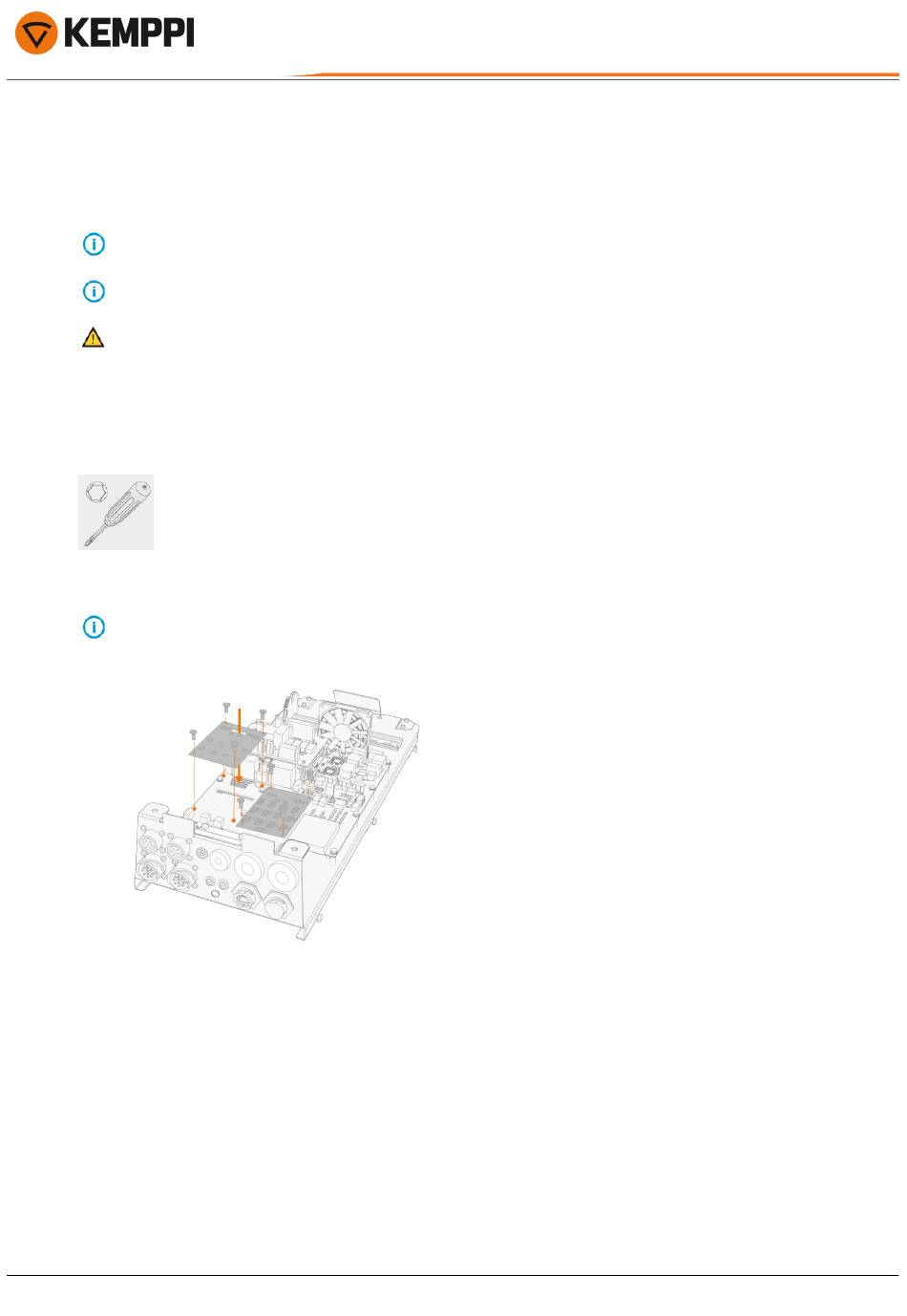

Outils nécessaires
1.
Installez la carte d'extension de manière à ce que la rainure de la carte soit alignée avec la languette du logement
de la carte d'extension.
Gardez la carte d'extension droite/horizontale lors de son installation.
2.
Fixez la carte d'extension à la carte principale avec quatre vis (M2,5 x 12).
3.
Acheminez le câble à travers l'entrée. (Pour plus d'informations sur les entrées de câble, voir "Acheminement des
câbles dans le RCM" page 39.)
2.6.1 Carte d'extension d'E/S numériques
La carte additionnelle IO numérique fournit 8 entrées numériques et 8 sorties numériques. Ces entrées et sorties
peuvent être utilisées pour connecter des appareils ou des capteurs externes à RCM, ou pour établir une communication
avec un robot qui ne dispose pas de connectivité de bus de terrain.
© Kemppi
45
AX MIG Welder
Manuel d'utilisation - FR
1921900 / 2502
