Exemple 1 : Si le courant de sortie est de 1 A par sortie et que toutes les sorties sont actives, l'alimentation externe
doit pouvoir fournir au moins 8,1 A.
•
Exemple 2 : Si le courant de sortie est de 0,1 A par sortie et que toutes les sorties sont actives, l'alimentation externe
doit pouvoir fournir au moins 0,9 A.

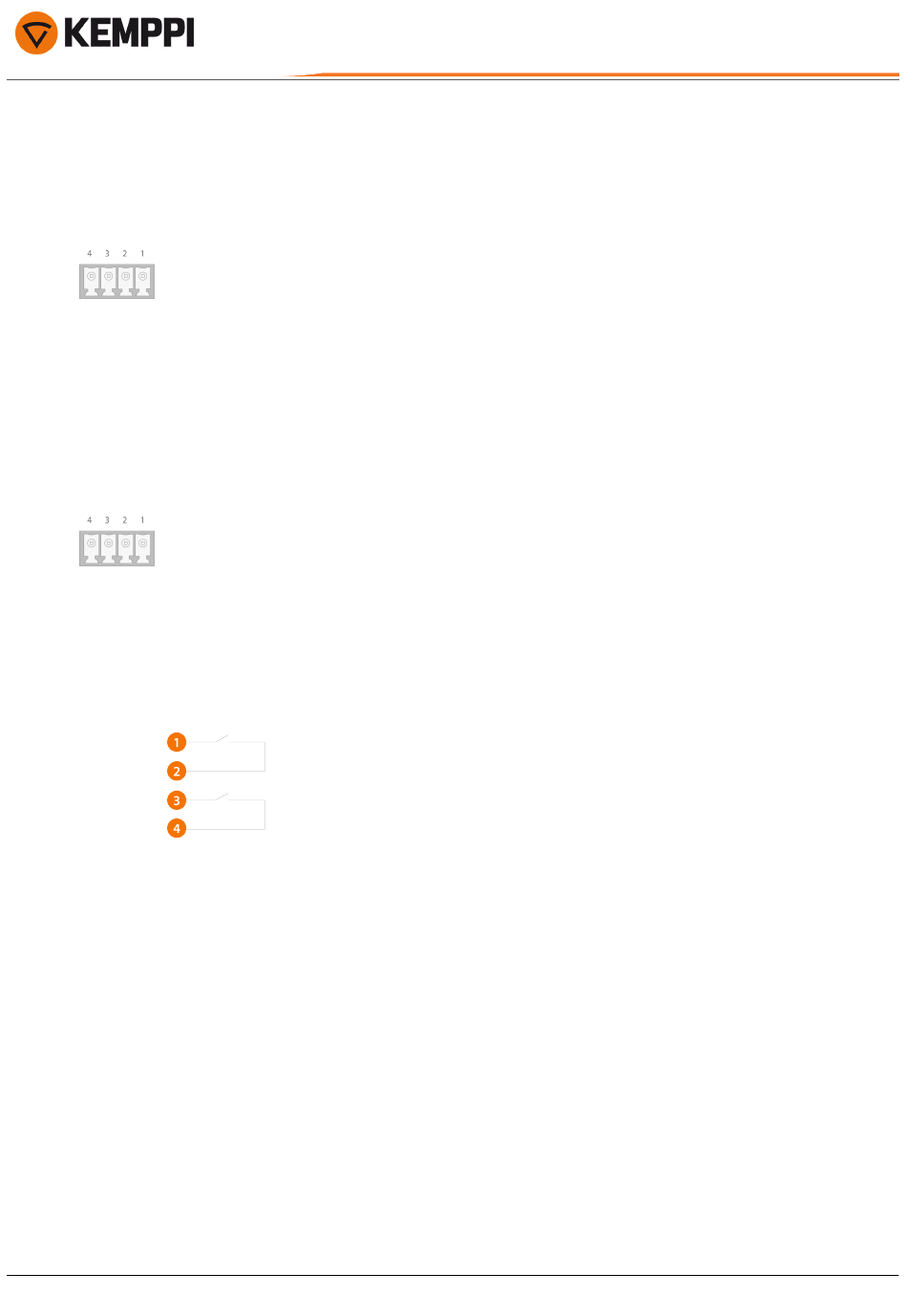

Les broches de la borne d'alimentation sont les suivantes :
1. 24 V
2. GND
3. 24 V
4. GND
Configuration d'entrée
Les entrées d'une carte d'extension d'E/S numérique sont des entrées passives qui s'activent lorsqu'elles sont alimentées
en 24 V.
Les broches d'un terminal d'entrée sont les suivantes :
1. 24 V
2. Entrée numérique 1, 3, 5, 7 / entrée numérique 9, 11, 13, 15
3. 24 V
4. Entrée numérique 2, 4, 6, 8 / entrée numérique 10, 12, 14, 16
La figure suivante affiche un exemple de câblage d'entrée :
Configuration de sortie
Les sorties d'une carte d'extension E/S numérique sont implémentées avec des commutateurs MOSFET et les sorties sont
protégées contre les courts-circuits.
Chaque sortie de la carte d'extension E/S numérique dispose de deux options de configuration de sortie :
•
La sortie est utilisée comme sortie source afin que 24 V soient fournis au poste externe lorsque la sortie est activée.
•
La sortie est utilisée comme sortie inversée descendante de sorte que lorsque la sortie est définie sur l'état inactivé,
elle fournit une connexion mise à la terre au poste externe.
Les broches d'un terminal de sortie sont les suivantes :
© Kemppi
47
AX MIG Welder
Manuel d'utilisation - FR
1921900 / 2502
