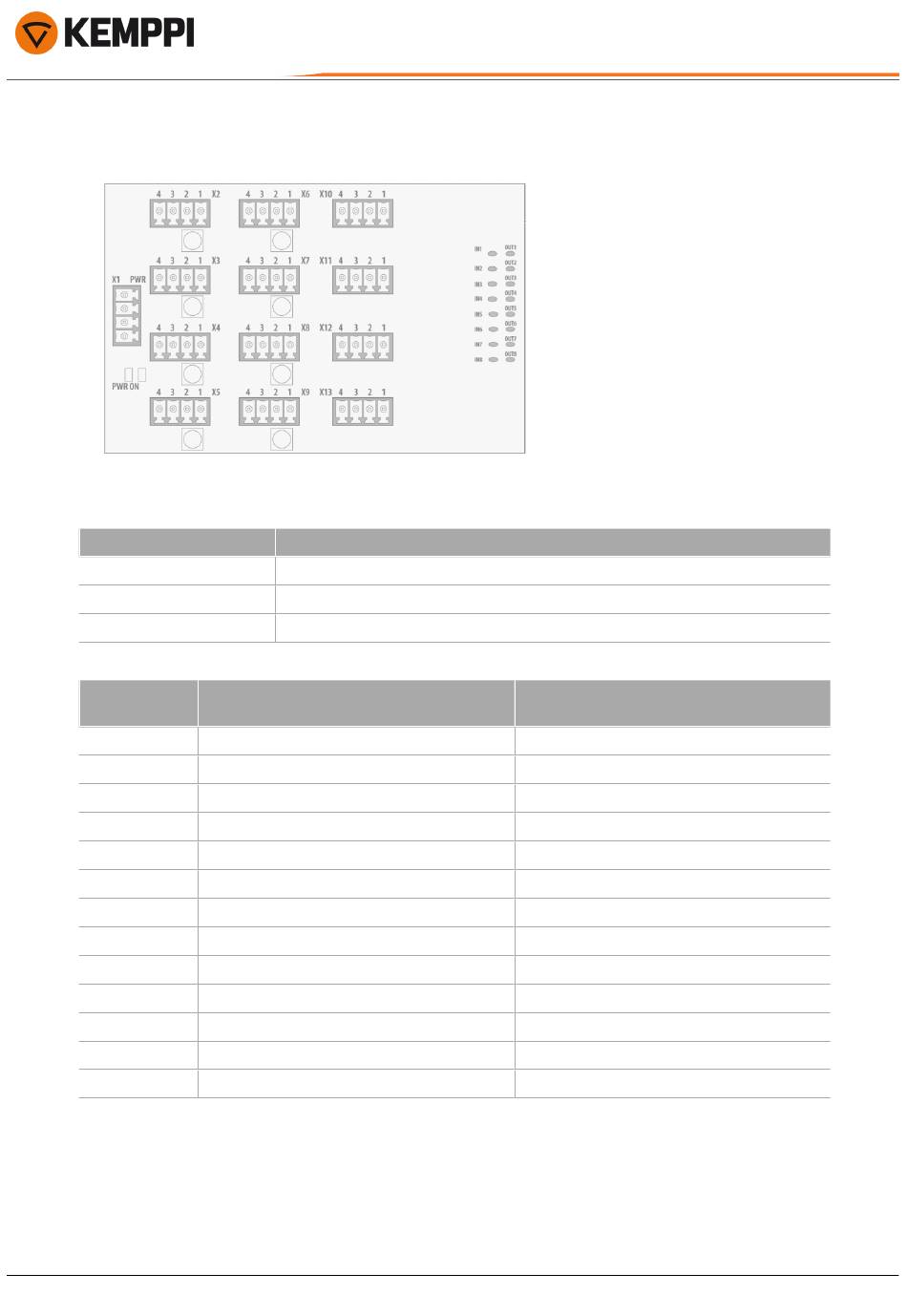

La figure ci-dessous affiche une vue d'ensemble d'une carte d'extension E/S numérique.
Lumières LED :
LED
PWR ON
IN 1, 2, 3, 4, 5, 6, 7, 8
OUT 1, 2, 3, 4, 5, 6, 7, 8
Bornes de carte d'extension d'E/S numériques :
Référence de
borne
X1
X2
X3
X4
X5
X6
X7
X8
X9
X10
X11
X12
X13
Configuration de l'alimentation
Chaque carte d'extension E/S numérique nécessite une alimentation externe (non livrée avec l'équipement AX MIG Wel-
der). Le courant d'alimentation minimum de l'alimentation externe est déterminé en fonction du courant de sortie
mesuré sur les sorties et du courant minimum utilisé par la carte d'extension E/S numérique.
© Kemppi
Description
État de l'alimentation externe de la carte d'extension E/S numérique.
État de l'entrée correspondante de la carte d'extension E/S numérique.
État de la sortie correspondante de la carte d'extension E/S numérique.
Nom de la borne, emplacement pour carte
d'extension 1
Entrée d'alimentation
Sortie numérique 1
Sortie numérique 2
Sortie numérique 3
Sortie numérique 4
Sortie numérique 5
Sortie numérique 6
Sortie numérique 7
Sortie numérique 8
Entrée numérique 1, 2
Entrée numérique 3, 4
Entrée numérique 5, 6
Entrée numérique 7, 8
Nom de la borne, emplacement pour carte
d'extension 2
Entrée d'alimentation
Sortie numérique 9
Sortie numérique 10
Sortie numérique 11
Sortie numérique 12
Sortie numérique 13
Sortie numérique 14
Sortie numérique 15
Sortie numérique 16
Entrée numérique 9, 10
Entrée numérique 11, 12
Entrée numérique 13, 14
Entrée numérique 15, 16
