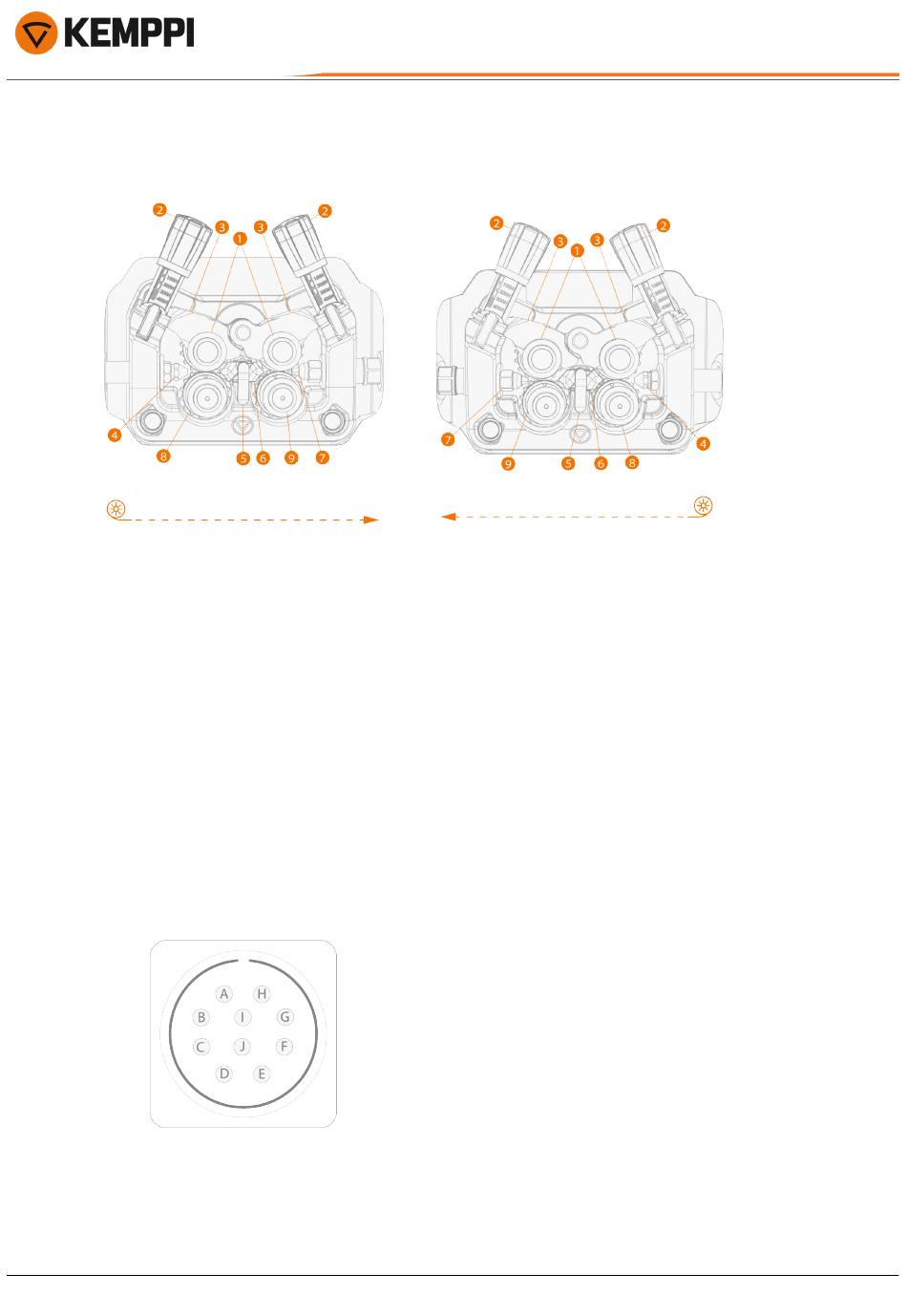

1.4.1 Mécanisme du dévidoir
R500 Wire Feeder EUR/EUR+
Goupilles de montage des galets d'entraînement et des galets de pression.
1.
Leviers de pression
2.
Bras de verrouillage des galets de pression
3.
Tube guide-fil d'entrée
4.
Clip de blocage du tube guide-fil intermédiaire
5.
Tube guide-fil intermédiaire
6.
Tube guide-fil de sortie
7.
Galet d'entraînement arrière et broche de montage du galet d'entraînement
8.
Galet d'entraînement avant et broche de montage du galet d'entraînement.
Pour installer les galets d'entraînement, se reporter à la section "Installation des galets d'entraînement" page 71.
Pour installer le tube guide-fil, se reporter à la section "Installation des tubes guide-fil (R500)" page 63.
1.4.2 Connecteur périphérique du dévidoir
Cette section décrit l'ordre et la fonction des broches du connecteur périphérique utilisé pour connecter les produits
auxiliaires du torches de soudage.
A. Moteur (+)
>> pour une torche de soudage push-pull
© Kemppi
R500 Wire Feeder RH EUR+
15
AX MIG Welder
Manuel d'utilisation - FR
1921900 / 2502
