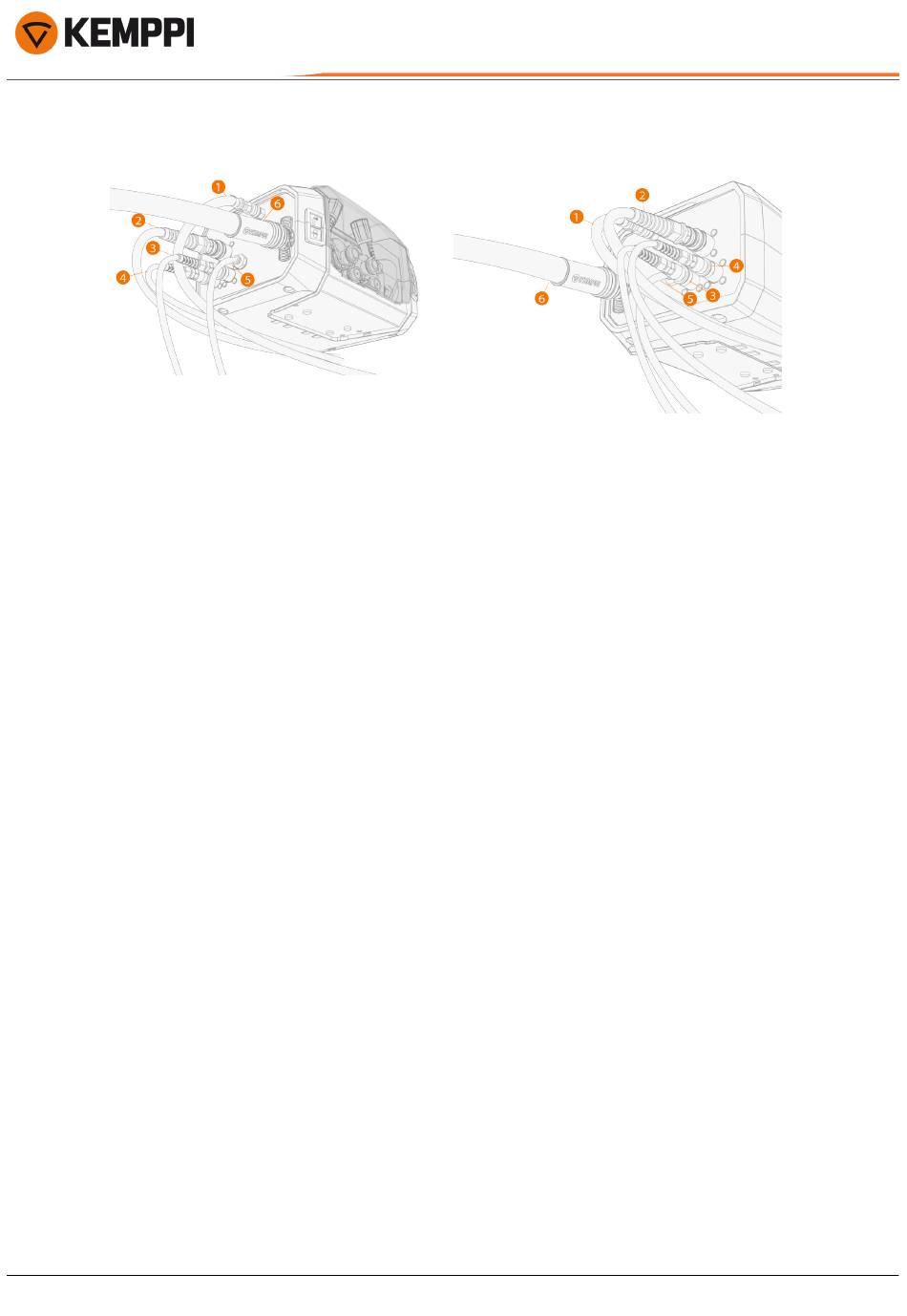

R500 Wire Feeder EUR+
.
Pousser le tuyau du gaz de protection (1) vers le connecteur jusqu'à ce qu'il se verrouille.
2.
Raccorder le câble de commande du dévidoir (2) au connecteur.
3.
R500 Wire Feeder EUR+: Pour utiliser le procédé WiseThin+ ou WiseRoot+, raccorder le câble détecteur de tension
de la pièce ouvrée (3) au connecteur.
4.
R500 Wire Feeder EUR+: Pour utiliser le procédé WiseThin+ ou WiseRoot+, raccorder le câble détecteur de tension
du poste à souder (postes à souder X5 Pulse+ uniquement) au connecteur (4).
5.
Dévidoir R500 EUR+ : Pour utiliser le nettoyage de la torche avec de l'air comprimé, raccorder le tuyau d'air com-
primé (5) au connecteur d'entrée.
6.
Raccorder la gaine de fil (6) à son connecteur.
>> Utilisez toujours la gaine isolante (livrée avec le dévidoir) dans le connecteur de gaine.
2.12.2 Connexion des câbles à la source d'alimentation et au RCM
Cette section décrit les connexions des câbles dans le poste à souder, le RCM et l'unité de refroidissement en option.
Pour la description des connecteurs et leur emplacement, voir "X5 Power Source 400 et 500" page 11 et "Robot Con-
nectivity Module (RCM)" page 21.
Pour plus d'informations sur le raccordement du câble de mise à la terre de protection, voir "Raccordement du câble PE
(protection par la terre) (facultatif)" page 54.
Pour plus d'informations sur le raccordement du module de bus de terrain, voir "Installation du module de bus de ter-
rain" page 41.
© Kemppi
R500 Wire Feeder RH EUR+
60
AX MIG Welder
Manuel d'utilisation - FR
1-
1921900 / 2502
