1.
Connecteur Euro du câble de soudage
2.
Raccord de sortie d'air comprimé (pour le nettoyage du torche uniquement)
3.
Connecteur périphérique pour produits auxiliaires de torches de soudage
4.
Connecteur du câble du courant de soudage, positif (+).

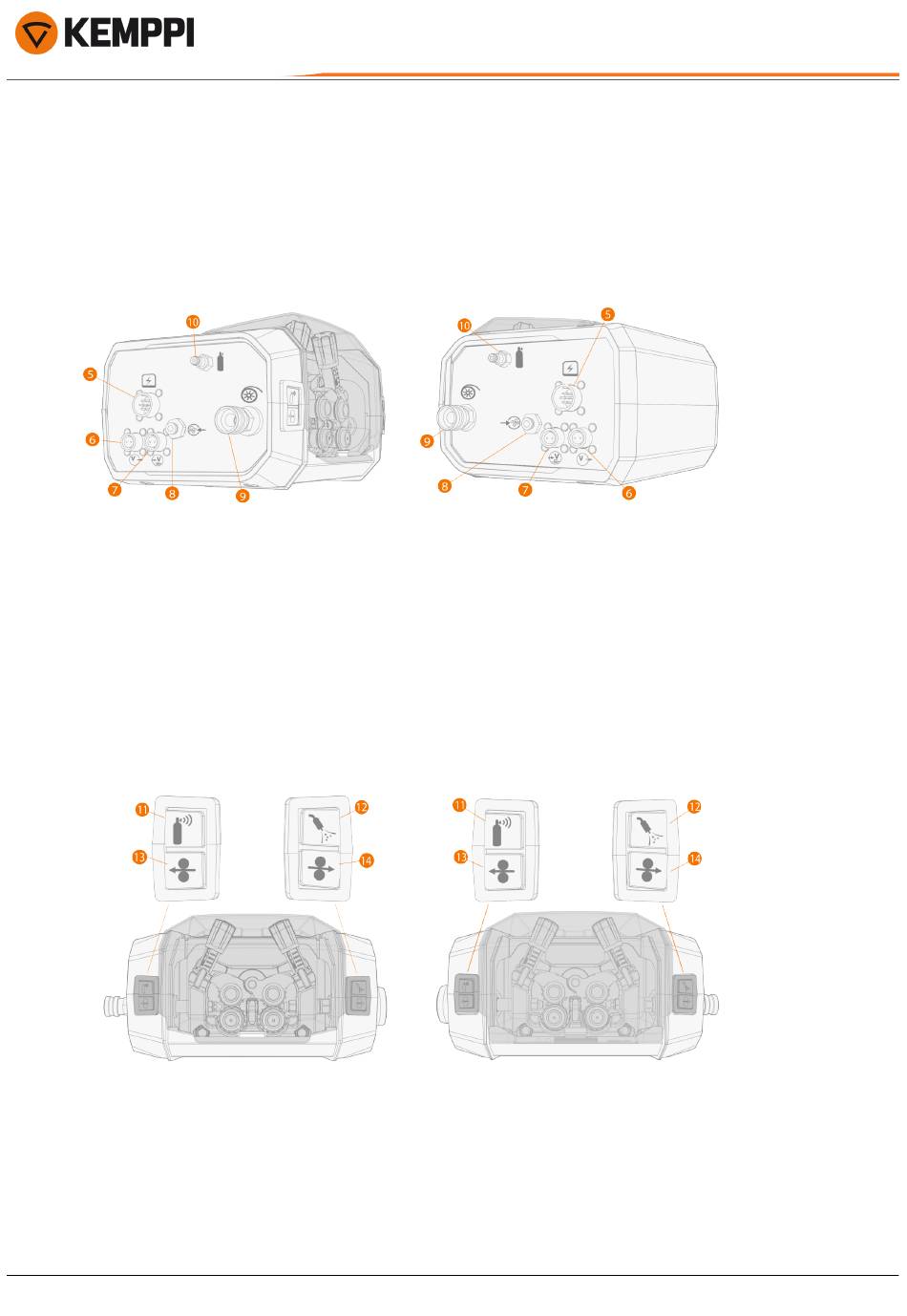

Dévidoir R500 EUR+, arrière
R500 Wire Feeder EUR+
5.
Connecteur du câble de commande
6.
Connecteur du câble détecteur de tension pour faisceau (obligatoire pour les procédés WiseThin+ et WiseRoot+)
7.
Connecteur du câble détecteur de tension pour pièce ouvrée (obligatoire pour les procédés WiseThin+ et
WiseRoot+)
8.
Raccord d'entrée d'air comprimé (pour le nettoyage du torche uniquement)
9.
Connecteur de gaine
>> Utilisez toujours la gaine isolante (livrée avec le dévidoir) dans le connecteur de gaine
10. Connecteur du tuyau de gaz de protection.
R500 Wire Feeder EUR/EUR+, haut de page
R500 Wire Feeder EUR/EUR+
11. Bouton de test du gaz
12. Bouton de jet d'air (utilisable uniquement sur le dévidoir R500 EUR+)
13. Bouton d'avance-fil vers l'arrière
>> Déplace le fil d'apport vers l'arrière (lorsque l'arc est éteint)
14. Bouton d'avance-fil vers l'avant
>> Fait avancer le fil d'apport (arc éteint).
© Kemppi
R500 Wire Feeder RH EUR+
R500 Wire Feeder RH EUR+
14
