1. 24 V
2. Sortie descendante (GND)
3. Sortie source (24 V)
4. GND
Les figures suivantes affichent les options de configuration de sortie :
Configuration de la sortie source
2.6.2 Carte d'extension d'E/S analogiques
La carte d'extension E/S analogique fournit deux entrées analogiques de 0 ... 10 V et deux sorties analogiques de 0 ... 10
V. La carte d'extension d'E/S analogiques peut être utilisée lorsque la vitesse de dévidage du fil et la tension de soudage
ou le réglage fin doivent être contrôlés à partir d'un robot qui ne dispose pas d'une connectivité de bus de terrain.

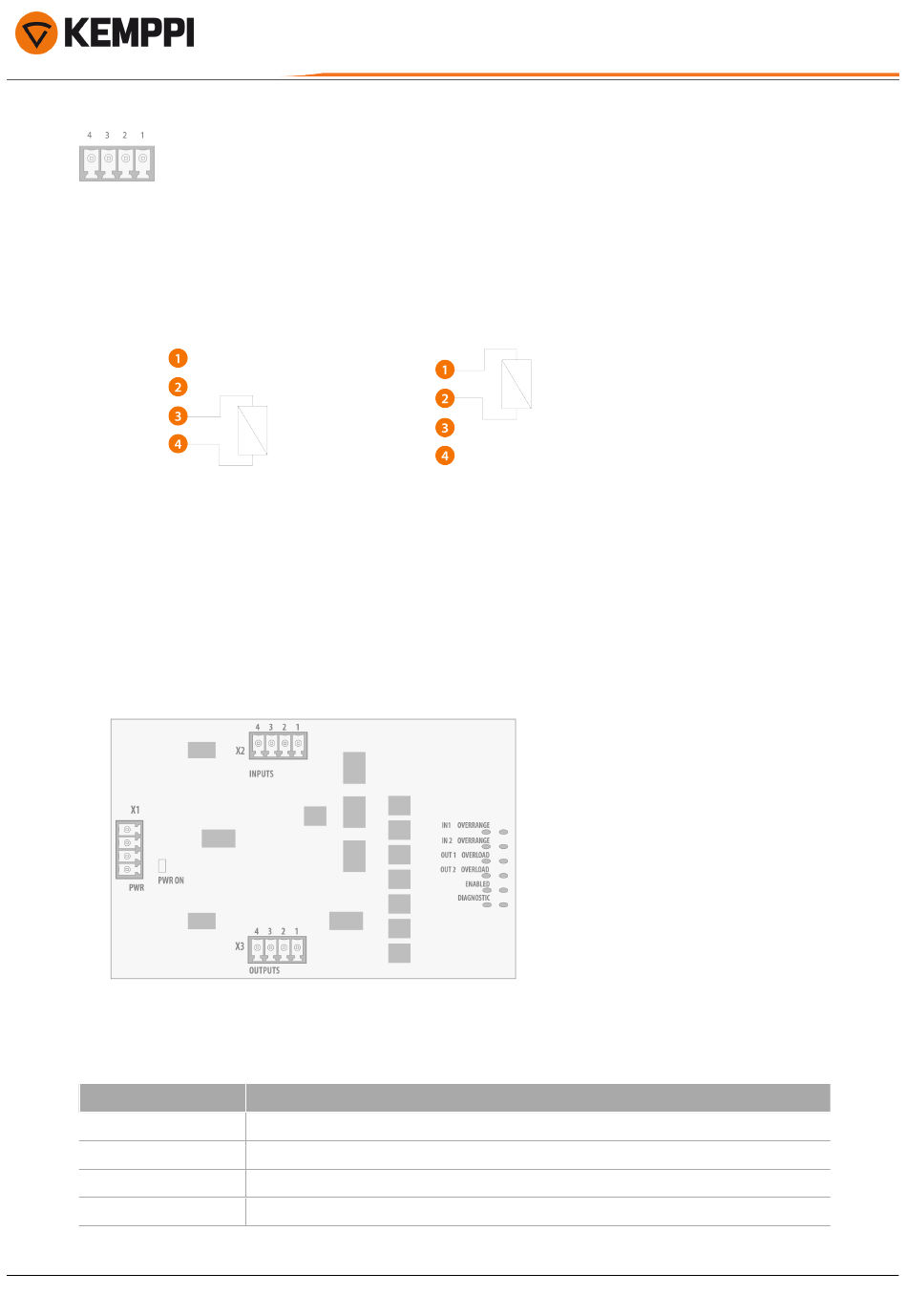

La figure ci-dessous présente une vue d'ensemble d'une carte d'extension d'E/S analogiques.
Lumières LED :
LED
PWR ON
IN1 OVERRANGE
IN2 OVERRANGE
OUT1 OVERLOAD
© Kemppi
Configuration de sortie descendante (inversée)
Description
État de l'alimentation externe de la carte d'extension d'E/S analogiques.
Tension trop élevée sur l'entrée analogique 1.
Tension trop élevée sur l'entrée analogique 2.
Trop de charge sur la sortie analogique 1.
