7.1.4
Analyse du débit
Description :
►
Cet outil permet de visualiser sous forme graphique, numérique et en
pourcentage le débit ou bitrate du TS. Un diagramme circulaire affiche en
temps réel l'évolution du débit (taux de bits par seconde, ou bitrate) des
services contenus dans le multiplex mesuré. Aussi il permet de sélectionner de
façon dynamique un des services contenus dans le multiplex afin de voir
comment son débit se répartit entre la vidéo, les audio et les données.
Cet outil permet au technicien de comparer le débit utilisé par chacun des
services et observer de façon dynamique comment varient ces débits en
fonction du contenu diffusé. Aussi il permet de déterminer le pourcentage null-
packets et ainsi connaitre la capacité encore disponible dans le multiplex.

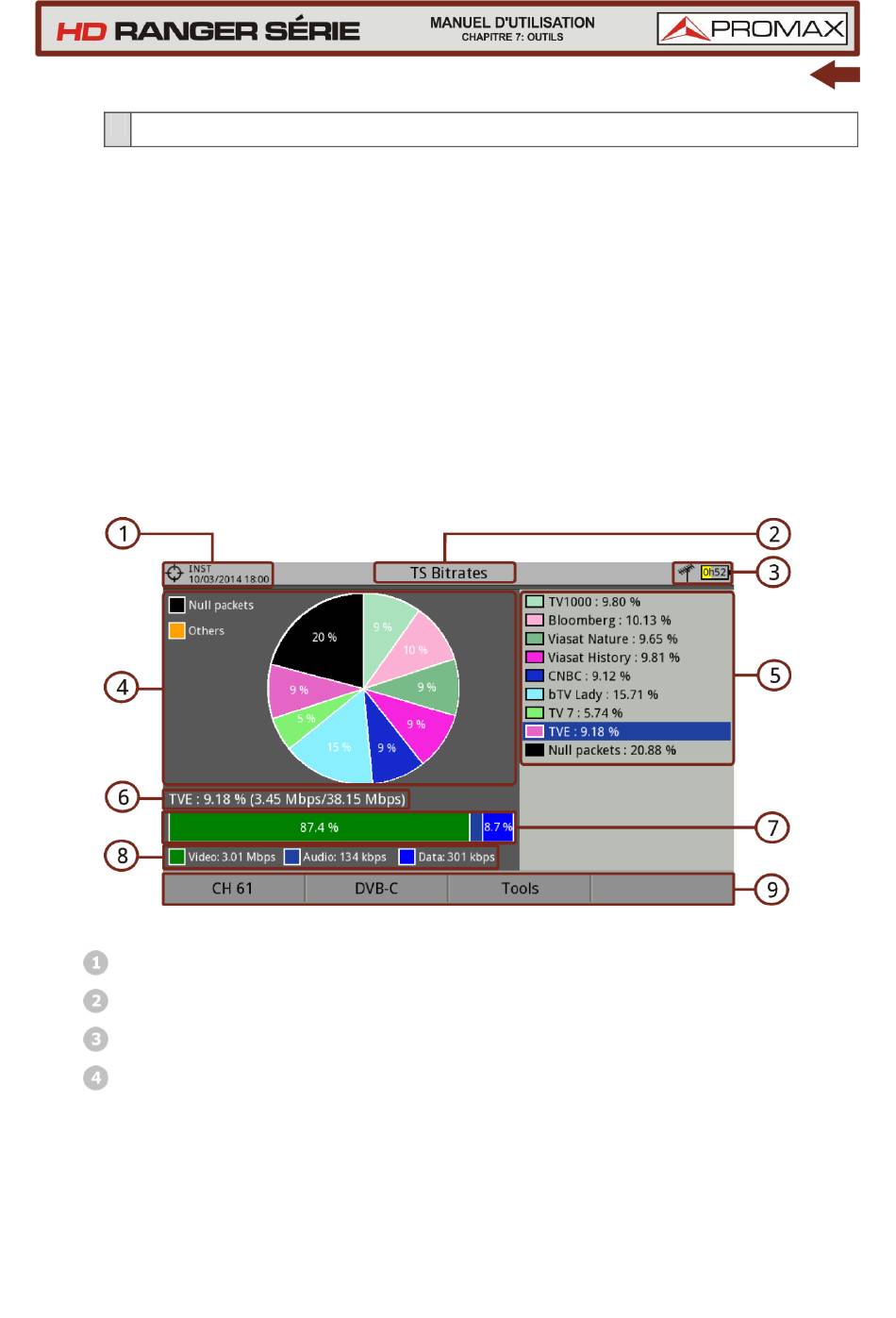

Description de l'écran :
►
Chantier en cours ; date et heure.
Fonction sélectionnée.
Bande sélectionnée ; niveau de batterie.
Diagramme circulaire. Ce graphique montre le pourcentage de débit
occupé par chacun des services sur le débit total du multiplex. Les couleurs
utilisées correspondent à celles utilisés pour chacun des services dans le
panneau de droite. Les services avec un débit très bas apparaissent
groupés sur l'intitulé "Others" (autres).
Avril 2015
Figure 60.
7-81
