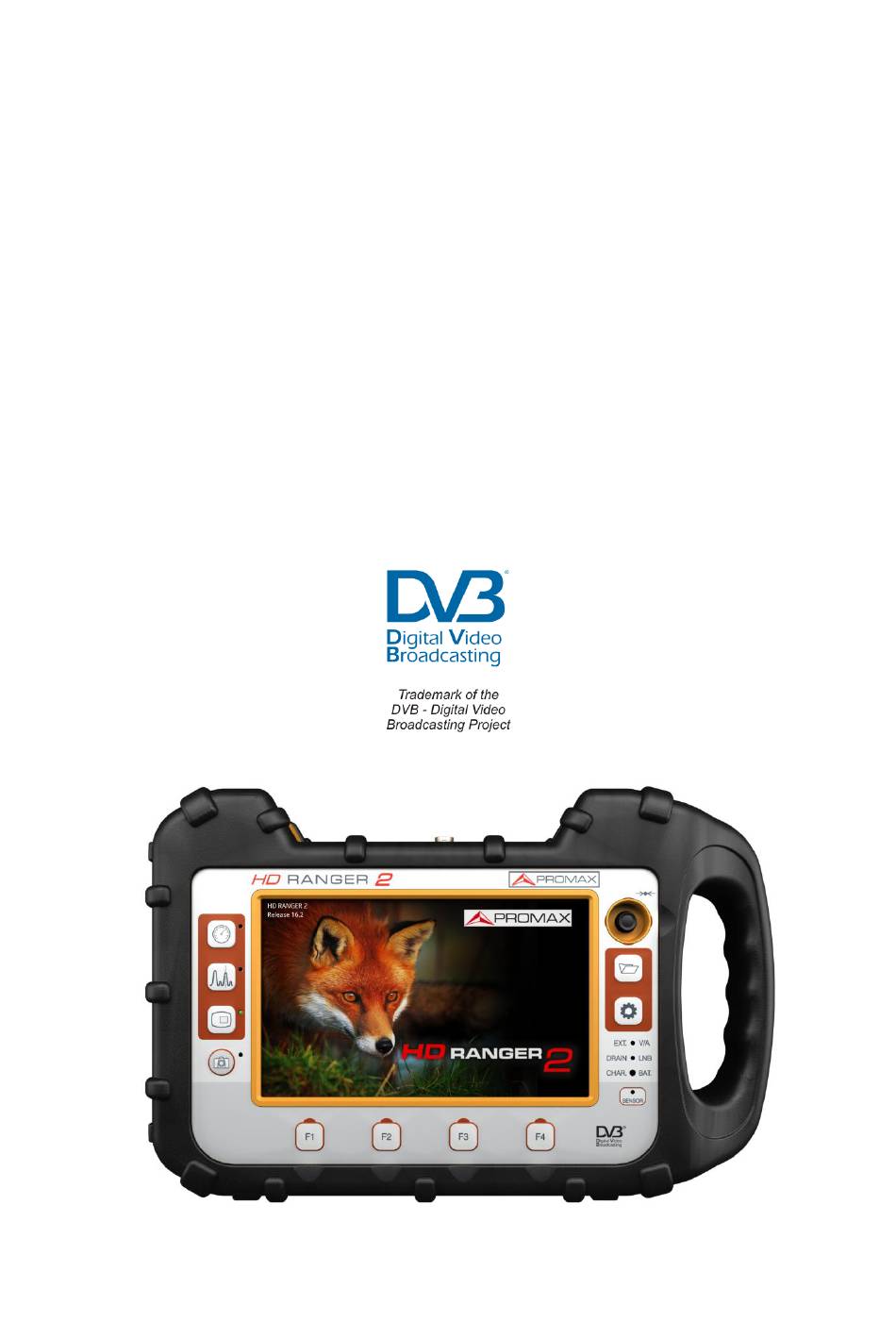

Page 1 GAMME RANGER RANGER RANGER Lite/Eco RANGER MESUREURS DE CHAMP TV ET SATELLITE/ECO...
Page 2 RANGER MANUAL DE INSTRUCCIONES - 0 MI2117 -...
Page 5 à une vidéo explicative en rapport avec la fonction expliquée dans le texte. L’utilisateur doit cliquer sur cette icône pour visualiser la vidéo. Toutes les vidéos se trouvent sur le canal PROMAX de YouTube, canal accessible à travers le site web de PROMAX: www.promax.fr VERSION DE LA NOTICE D’UTILISATION...
Page 6 NOTE: Cette notice décrit le fonctionnement des modèles HD RANGER 2, HD RANGER + et HD RANGER Lite/Eco. Les différences entre ceux-ci sont indiquées de la façon suivante : (*): disponible UNIQUEMENT sur le HD RANGER 2. (**): disponible UNIQUEMENT sur le HD RANGER 2 et HD RANGER+.
Page 7 PRESCRIPTIONS DE SÉCURITÉ * La sécurité peut n’être pas garantie si on n'applique pas les instructions données dans ce Manuel. * N’utiliser l’équipement que sur des systèmes dont le négatif de mesure est connecté au potentiel de terre. * L’alimentateur CC externe AL-103 s’agit d’un appareil de type I. Pour des raisons de sécurité, il doit être branché...
Page 8 * Symboles concernant la sécurité: Exemples de Catégories de Surtension Cat I Installations de basse tension séparées du secteur. Cat II Installations domestiques mobiles. Cat III Installations domestiques fixes. Cat IV Installations industrielles. Avril 2015...
Page 9 SOMMAIRE 1 INTRODUCTION ..................1-1 1.1 Description ..................1-1 2 MISE EN SERVICE ..................2-3 2.1 Contenu du Carton ................2-3 2.2 Alimentation..................2-4 2.2.1 Première charge ................2-4 2.2.2 Charge de la batterie ..............2-4 2.2.3 Durées de charge et décharge ............2-5 2.2.4 Système intelligent de contrôle de la batterie ........
Page 10 5 MODE TV ....................5-61 5.1 Introduction ................... 5-61 5.2 Fonctionnement ................5-61 5.3 Description de l’écran ..............5-62 5.3.1 MODO TV: Vues disponibles pour les signaux TV ......5-62 5.3.2 MODE TV: Vues disponibles pour les signaux Radio ......5-66 5.4 Options spécifiques .................
Page 11 7.9 Test Atténuation ................7-104 7.9.1 Description ................7-104 7.9.2 Fonctionnement ................ 7-104 7.9.3 Options du menu ..............7-107 7.10 Monitorage du Signal ..............7-108 7.10.1 Description ................7-108 7.10.2 Fonctionnement ................ 7-108 7.10.3 Options de menu ..............7-110 7.10.4 Configuration ................7-111 7.10.5 Viseur de données ..............
Page 12 9 GESTION DE CHANTIERS ................. 9-152 9.1 Description .................. 9-152 9.2 Fonctionnement ................9-152 9.3 Gestion d’un chantier ..............9-153 9.4 Créer un nouveau chantier ............. 9-157 9.5 Opérations d’Édition ..............9-158 9.6 Importation de données depuis une clé USB ........9-159 CONNEXION SUR DES DISPOSITIFS EXTERNES ........
Page 13 ENTRETIEN ..................12-208 12.1 Considération à propos de l’écran TFT ........... 12-208 12.2 Conseils de nettoyage ..............12-208 ANNEXE 1 DESCRIPTION DES SIGNAUX ............1 ANNEXE 2 COMMENT INSTALLER UNE PARABOLE ..........15 ANNEXE 3 COMMANDES DiSEqC..............24 ANNEXE 4 COMMANDES DE CONTRÔLE À...
Page 15 Les nouveaux RANGER sont la cinquième génération de mesureurs de champ que PROMAX lance au marché. Comme tout appareil de nouvelle génération, ils représentent une évolution par rapport à ses prédécesseurs, étant donné qu’ils intègrent les dernières innovations technologiques et incorporent des fonctions adaptées aux nouvelles demandes et besoins apparus dans les dernières années.
Page 16 En plus des fonctions basiques de mesures de signaux TV et analyseur de spectre pour les bandes terrestre et satelLite/Eco, ils fournissent aussi des outils complémentaires, comme par exemple une fonction pour tester le brouillage sur le signal TNT provoqué par les signaux LTE (certaines fréquences « LTE » se trouvent proches des fréquences de télévision), les diagrammes de constellation ou la fonction d’analyse des échos TNT.
Page 17 2 MISE EN SERVICE Contenu du Carton Vérifiez que le carton contient tous les éléments suivants: Analyseur RANGER. Chargeur secteur DC externe. Cordon secteur pour chargeur DC externe. Chargeur DC externe pour prise allume-cigares voiture. Adaptateurs “F” (3 unités).  ...
Page 18 Alimentation RANGER intègrent une batterie de Li-Ion à haute capacité et longue durée de 7,2 V. L’appareil peut fonctionner en mode batterie ainsi que branché au secteur moyennant l’adaptateur secteur DC fourni. Un adaptateur pour pouvoir le charger depuis la prise allume-cigares de la voiture est également livré. 2.2.1 Première charge L’appareil est livré...
Page 19 Indication de CHARGE RANGER RANGER ► Quand l’appareil est relié au secteur, le voyant lumineux CHARGER reste allumé. Ce voyant change de couleur en fonction du pourcentage de charge de la batterie : ROUGE Inférieur au 80% de charge. ORANGE Entre 80 % et 90 % de chargea.
Page 20 Conseils d’utilisation Toute batterie perd peu à peu son autonomie au cours de sa vie utile. Contactez votre distributeur PROMAX quand le moment de remplacer la batterie arrive. Pour prolonger la vie utile de la batterie, suivez les conseils suivants: En cas de prévoir une longue période d’inactivité...
Page 21 Détail du Mesureur RANGER Vue de face Figure 4. Avril 2015...
Page 22 Vue latérale Figure 5. Vue supérieure Figure 6. Option Optique. Voir annexe. Avril 2015...
Page 23 Vue inférieure Figure 7. Avril 2015...
Page 24 Détail du Mesureur RANGER Vue de face Figure 8. 2-10 Avril 2015...
Page 25 Vue latérale Figure 9. Vue supérieure Figure 10. Option Optique. Voir annexe. 2-11 Avril 2015...
Page 26 Détail du Mesureur RANGER Lite/Eco Vue de face Figure 11. 2-12 Avril 2015...
Page 27 Vue latérale Figure 12. Vue supérieure Figure 13. 2-13 Avril 2015...
Page 28 Marche/arrêt de l’appareil Ce mesureur a été conçu pour être utilisé comme appareil portatif et donc aucune installation préalable n’est nécessaire. Démarrage: ► Glissez le l’interrupteur de démarrage situé sur le côté gauche de l’appareil maintenez-le appuyé pendant quelques instants (1s approx.).
Page 29 Tableau de messages et icônes Sur la partie supérieure droite de l’écran peuvent apparaître plusieurs types d’icônes, qui fournissent à l’utilisateur des informations pratiques sur les fonctions de l’appareil. Charge de la batterie en Message d’avertissement cours. Batterie cours décharge. niveau Clé...
Page 30 Arbre de menus MENU ANALYSEUR DE SPECTRE Disponible uniquement pour les canaux Disponible uniquement pour les canaux numériques analogiques Fonction disponible en bande terrestre Fonction disponible en bande satelLite/Eco  Disponible UNIQUEMENT sur le RANGER RANGER  Disponible UNIQUEMENT sur le RANGER 2.
Page 31 MENU TV MENU MESURES Disponible uniquement pour les canaux Disponible uniquement pour les canaux numériques analogiques Fonction disponible en bande terrestre Fonction disponible en bande satelLite/Eco  Disponible UNIQUEMENT sur le RANGER RANGER  Disponible UNIQUEMENT sur le RANGER 2. 2-17 Avril 2015...
Page 32 MENU RÉGLAGES Fonction disponible en bande terrestre Fonction disponible en bande satelLite/Eco Disponible uniquement pour les canaux numériques  Disponible UNIQUEMENT sur le RANGER RANGER  Disponible UNIQUEMENT sur le RANGER 2. 2-18 Avril 2015...
Page 33 MENU GESTION DE CHANTIERS MENU PRÉFÉRENCES Figura 14.  Disponible UNIQUEMENT sur le RANGER RANGER  Disponible UNIQUEMENT sur le RANGER 2. 2-19 Avril 2015...
Page 34 Navigation Ce mesureur a été conçu pour simplifier le travail de mesure de l’installateur. Dans ce but, le nombre de touches du clavier a été réduit et celles-ci ont été groupées suivant leurs fonctions. La navigation à travers les menus inclut des textes d’aide qui s’affichent lorsque vous situez le curseur sur une option du menu non-disponible (fond gris).
Page 35 Sélection de Menu ► L’utilisateur peut effectuer toute opération avec les menus qui s’affichent sur l’écran : déplier des menus, sélectionner une option, accepter ou annuler une option, etc. Simplement en cliquant sur l’option. Figure 15. Figure 16. Figure 17. 2-21 Avril 2015...
Page 36 Sélection de Fréquence ou Canal ► En mode Analyseur de Spectre, l’utilisateur peut syntoniser un canal ou une fréquence en appuyant sur l’écran dans la fréquence ou canal souhaitée. Figure 18. Premier écran (canal accroché). Figure 19. Taper doucement sur la nouvelle fréquence. Figure 20.
Page 37 Déplacement de Fréquence ou Canal ► En mode Analyseur de Spectre, l’utilisateur peut déplacer le spectre en glissant et lâchant le doigt sur l’écran tactile. Figure 21. Figure 22. 2-23 Avril 2015...
Page 38 Écriture à travers du clavier virtuel ► L’utilisateur peut écrire un texte en appuyant directement sur le clavier alphanumérique ou numérique virtuel qui s’affiche sur l’écran. Figure 23. Figure 24. 2-24 Avril 2015...
Page 39 2.9.2 Joystick Le joystick peut effectuer 5 mouvements : Figure 25. Le joystick est multifonction, c’est-à-dire que sa fonction change chaque fois que vous appuyez sur lui. L’utilisateur peut savoir quelle est la fonction en cours simplement en regardant l’icône affichée sur la partie supérieure droite de l’écran, tel comme le montre l’image ci-dessous.
Page 40 2.9.3 Touches d’accès direct Touches de Gestion ► On distingue deux touches différentes. En fonction du type d’appui effectué s’afficheront deux menus différents : Appui court : Accès à la liste de chantiers et aux menus de gestion des chantiers. Appui long : Accès au menu de préférences.
Page 41 Touches de fonction ► Sur le côté gauche de la face avant on retrouve 3 touches d’accès direct vers les fonctions les plus importantes du mesureur. Touche Mesures. Touche Analyseur de spectres. Touche Mode TV (ou Mode Image). La fonction affichée sur l’écran peut être rapidement identifiée à travers le voyant LED à...
Page 42 Mesures Figure 27. MESURES COMPLET Figure 28. MESURES + TV + SPECTRE Figure 29. MESURES + PARAMÈTRES 2-28 Avril 2015...
Page 43 Analyseur de Spectres Figure 30. SPECTRE + MESURES Figure 31. SPECTRE + MESURES + TV Figure 32. SPECTRE COMPLET 2-29 Avril 2015...
Page 44 Mode TV Figure 33. TV COMPLET Figure 34. TV + SPECTRE + MESURES Figure 35. TV + INFOS DU PROGRAMME 2-30 Avril 2015...
Page 45 2.9.4 Touches programmables (softkeys) Le mesureur possède 4 touches programmables ou softkeys, numérotées de à La fonction de chaque touche dépend de la fenêtre affichée sur l’écran au moment de presser la touche. La fonction est affichée juste au dessus de la touche programmable, sur la partie inférieure de l’écran.
Page 46 Pour effacer une lettre, situez le curseur juste après (à droite) de la lettre et cliquez avec le joystick sur la touche d’effacement ou bien appuyez sur (Effacer). Pour introduire une majuscule, cliquez sur la touche ou avec le joystick sur .
Page 47 Ainsi, l’utilisateur n’a qu’à suivre la procédure suivante pour identifier un signal : Fonctionnement ► Cliquez sur la touche Préférences pendant 1 seconde (appui court). Sur l’onglet StealthID sélectionnez les types de signaux à identifier automatiquement (voir figure 7). Par défaut ils sont tous sélectionnés. Cliquez sur la touche pour sauvegarder les modifications effectuez et la touche...
Page 48 2.11 Réglages et Configuration du mesureur 2.11.1 Menu de Paramètres Pour accéder à ce menu cliquez sur la touche en faisant un appui court. Suivant la bande de fréquences sélectionnée, les options disponibles seront différentes. Figure 38. Par la suite on décrit les différentes options disponibles. Source de signal ►...
Page 49 Bande (disponible pour la bande satelLite/Eco et terrestre): ► Permet de choisir entre la bande de fréquences terrestres et la bande de fréquences satelLite/Eco. Entrée Décodeur TS ► Permet à l’utilisateur de sélectionner le transport stream que le mesureur va injecter dans le décodeur MPEG.
Page 50 Démodulateurs RF: (Cette option est disponible uniquement quand l’option RF est sélectionnée comme Source de signal). Le TS qui sortira par la sortie TS-ASI sera celui extrait du signal de l’entrée RF par les démodulateurs internes du mesureur. Le signal RF peut être de type terrestre, satelLite/Eco ou réseau câblé.
Page 51 Consommation LNB (disponible pour la bande terrestre et satelLite/Eco): ► Le menu Consommation LNB affiche la tension et le courant qui circule vers l’unité externe. Si ce courant est trop élevé (par exemple à cause d’un court- circuit sur un connecteur ou sur le coaxial), le mesureur va afficher un message d’erreur sur l’écran ('COURT-CIRCUIT ALIMENTATION'), il va émettre un signal acoustique d’avertissement et il va automatiquement couper la tension.
Page 52 Bande SatelLite/Eco (disponible uniquement pour la bande satelLite/Eco): ► Sélectionnez la bande de fréquences Haute ou Basse pour la syntonisation des transpondeurs satelLite/Eco. En mode de syntonisation par canal la valeur de la Bande est définie sur le plan de fréquences et donc ce champ ne peut pas être modifié.
Page 53  Sortie Vidéo ► Permet d’activer ou désactiver la sortie vidéo à travers le connecteur de sortie audio/vidéo (voir chapitre " Contrôle de dispositifs externes "). Système Couleur: ► C’est le système de codage utilisé dans les émissions analogiques. Les options disponibles sont : PAL 50Hz, PAL 60Hz, PAL_M, NTSC, SECAM.
Page 54 Figure 40. Pour naviguer à travers des onglets déplacez le joystick à droite ou à gauche. Pour naviguer à travers des options contenues dans un des onglets, déplacez le joystick vers le haut et vers le bas. Pour quitter le menu Préférences cliquez sur la touche Quitter.
Page 55 Mémoire Libre: Espace libre dans la mémoire flash installée dans l’appareil / Espace total de la mémoire flash de l’appareil. Entreprise: Nom de l’entreprise propriétaire du mesureur. (éditable; protégé par code PIN). Cette info apparaitra sur l’écran de démarrage de l’appareil. Utilisateur: l’utilisateur mesureur...
Page 56 Arrêt écran TFT: Permet de sélectionner une durée de temps, après laquelle l’écran du mesureur s’éteint, tout en gardant le mesureur en fonctionnement. L’écran s’allume à nouveau si une touche est pressée. Les valeurs disponibles sont: off, 1, 5, 10 ou 30 minutes.
Page 57 Bande SatelLite/Eco: Permet sélectionner type bande satelLite/Eco utilisé parmi bande Ku/Ka ou bande Niveau Référence: Permet de sélectionner le type de réglage du niveau de référence entre manuel (choix par l’utilisateur) ou automatique (choix par l’appareil). Datalogger PSI: Permet de définir l’option de capture par défaut pour fonction Datalogger.
Page 58 En cas d’oubli du code PIN utilisé, essayez de rentrer un code PIN non valable et après le troisième essai, le mesureur affichera un code de 12 chiffres. Envoyez ce code de 12 chiffres au service après-vente de PROMAX qui pourra récupérer le PIN.
Page 59 3 MODE MESURES Introduction L’appareil dispose sur la partie gauche de la face avant de trois touches de fonction donnant accès aux trois fonctions principales de l’appareil. La première d’elles est la touche MESURES qui permet d’afficher les mesures effectuées sur le signal reçu à...
Page 60 Fonctionnement Branchez le signal sur l’entrée RF de l’appareil. Sélectionnez dans le menu "Paramètres" la bande de fréquences (terrestre ou satelLite/Eco). Accédez à la fonction MESURES en appuyant sur la touche Pour visualiser une vue différente cliquez à nouveau sur la touche Description de l’écran Les différentes vues disponibles pour les signaux numériques sont : MESURES 1/3: MESURES COMPLÈTES...
Page 61 Valeur numérique de la mesure sélectionnée. État du signal (recherche en cours/accroché/nom du multiplex). Menus des touches programmables. Joystick haut/bas: Changer le type de mesure sélectionnée. ► Joystick droite/gauche: Changer le canal/fréquence sélectionné. ► MESURES 2/3: MESURES + TV + SPECTRE Figure 42.
Page 62 MESURES 3/3: MESURES + PARAMÈTRES Figure 43. Chantier en cours ; date et heure. Numéro de vue/Nombre de vues disponibles. Bande de fréquences ; Niveau de batterie. Paramètres de démodulation du signal syntonisé. Ensemble des mesures pour le type de signal syntonisé. État du signal (en recherche/accroché/nom du multiplex).
Page 63 4 MODE ANALYSEUR DE SPECTRE Introduction Cet équipement dispose sur la partie gauche de la face avant trois touches de fonction qui donnent accès direct aux trois fonctions principales. Une d’elles est la touche ANALYSEUR DE SPECTRE qui permet de visualiser sur l’écran le spectre du signal reçu à...
Page 64 Description de l’écran Les vues disponibles sont les suivantes: SPECTRE 1/3 : SPECTRE + MESURES Figure 44. Chantier en cours ; date et heure. Numéro de vue/Nombre de vues disponibles. Mode de joystick actif; Banda de fréquences; Niveau de batterie. Ensemble de mesures pour le signal sur lequel se trouve le curseur.
Page 65  SPECTRE 2/3 : SPECTRE + MESURES + TV Figure 45. Chantier en cours ; date et heure. Numéro de vue/Nombre de vues disponibles. Mode de joystick actif; Banda de fréquences ; Niveau de batterie. Ensemble des mesures pour le signal sur lequel se trouve le curseur. Image du signal syntonisé.
Page 66 SPECTRE 3/3 : SPECTRE COMPLET Figure 46. Chantier en cours ; date et heure. Numéro de vue / Nombre de vues disponibles. Mode de joystick actif; Banda de fréquences ; Niveau de batterie. Spectre des fréquences pour le span sélectionné. Fréquence centrale et curseur.
Page 67 Description détaillée de l’écran de SPECTRE COMPLET ► Figure 47. Ligne de référence horizontale Indique le niveau de signal. Axe vertical Indique le niveau de signal. Ligne de référence verticale Indique la fréquence. SPAN Il s’agit de la largeur de l’intervalle de fréquences représenté sur l’axe horizontal.
Page 68 Curseur Le curseur vertical rouge indique la fréquence sur laquelle le mesureur est accordé lors de la syntonisation par canal ou fréquence. Quand un signal numérique est accroché, un triple curseur s’affiche qui montre la fréquence centrale du signal syntonisé et deux lignes verticales à chaque côté...
Page 69 Le mode dans lequel se trouve le joystick apparaît représenté sous forme d’icône dans la barre située sur la partie droite en haut de l’écran. Les modes suivants sont disponibles : Syntonisation par fréquence. ► Syntonisation par canal. ► Réglage du span. ►...
Page 70 Options spécifiques Ce menu est accessible à travers la touche de fonction , et permet de configurer plusieurs paramètres avancés concernant l’affichage du spectre. Ce menu contient les options suivantes: Moyenne: Permet de sélectionner le nombre d’échantillons du signal qui ►...
Page 71 Marqueur sur ► spectre : Permet à l’utilisateur de choisir sur quelles des traces doit se situer et se déplacer le marqueur: Normal: le marqueur se déplace sur la trace du spectre en temps réel. Référence: le marqueur se déplace sur la trace du spectre capturée avec la fonction Référence.
Page 72 Hachurer BW: La largeur de bande du canal apparait rempli par des lignes ► obliques, pour une meilleure identification. Référence: (Capturer/Effacer). Garde en mémoire la trace actuelle du ► spectre qui apparait fixée sur l’écran pour pouvoir servir comme référence pour comparer ultérieurement. Aussi elle peut servir pour déterminer visuellement l’augmentation ou diminution du gain d’un réseau TV.
Page 73 Quand le mesureur accroche le signal, des informations sur celui-ci sont affichées sur la partie inférieure gauche de l’écran. Un triple curseur indique la largeur de bande considéré pour la porteuse numérique. Le mesureur va détecter automatiquement les paramètres de diffusion du signal et effectuer les mesures correspondantes.
Page 74 Figure 51. Pour plus d’information sur la détection de satelLite/Ecos, veuillez consulter l’annexe "Comment installer une antenne parabolique ". 4-60 Avril 2015...
Page 75 5 MODE TV Introduction L’appareil dispose sur la partie gauche de la face avant de trois touches de fonction donnant accès aux trois fonctions principales de l’appareil. L’une d’elles est la touche MODE TV qui permet de visualiser la vidéo et écouter le son du signal RF décodé.
Page 76 Description de l’écran 5.3.1 MODO TV: Vues disponibles pour les signaux TV Les différentes vues disponibles en mode TV sont : TV 1/3: TV COMPLET Figure 52. Chantier en cours ; date et heure. Numéro de vue/Nombre de vues disponibles. Banda de fréquences;...
Page 77  TV 2/3: TV + SPECTRE + MESURES Figure 53. Chantier en cours ; date et heure. Numéro de vue/Nombre de vues disponibles. Bande de fréquences; Niveau de batterie. Vidéo du programme sélectionné. Spectre. Valeurs des mesures su signal dans la fréquence/canal sur lequel se trouve le curseur.
Page 78  TV 3/3: IMAGE + DONNÉES DU SERVICE Figure 54. Chantier en cours; date et heure. Vidéo du programme (service) sélectionné. Information sur la vidéo du programme. TIPE: Type de codage et débit de la vidéo. ► FORMAT: Résolution (horizontal x vertical), format et fréquence. ►...
Page 79 LCN: Numéro de Canal Logique. C’est la position de ► mémoire sur laquelle le téléviseur qui recevra le signal classer cette chaîne lors d’un balayage automatique. +Info: Information supplémentaire sur le programme. ► FREE/ ► CRYPT: Diffusion en clair (free)/cryptée. DTV/DS: Type de programme.
Page 80 5.3.2 MODE TV: Vues disponibles pour les signaux Radio Les vues disponibles pour les signaux de radio sont : RADIO 1/3: AUDIO RADIO Figure 55. RADIO 2/3: AUDIO RADIO+SPECTRE+MESURES Figure 56. 5-66 Avril 2015...
Page 81 RADIO 3/3: AUDIO RADIO+DONNÉES RDS Figure 57. Affiche les principales données RDS. Ces informations RDS sont les suivantes : Détails: Contient les champs suivants : Nom du réseau de stations d’émission. ► Identifiant du réseau de stations d’émission. ► PTY: Type de programme.
Page 82 Options spécifiques Entrée Analogique ► Cette option apparait uniquement si le type de signal détecté ou sélectionné est ANALOGIQUE. En cliquant sur la touche on peut sélectionner le type d’origine du signal analogique parmi Antenne (soit à travers le connecteur RF) ou Externe (soit à travers le connecteur d’entrée Audio/Vidéo).
Page 83 La fonction Descripteur IRG est disponible uniquement pour les signaux qui contiennent un identifiant de porteuse. Pour accéder à cette fonction : Branchez le signal sur l’entrée RF de l’appareil. Syntonisez le canal qui est en train de produire l’interférence. Accédez au mode TV.
Page 84 6 OPTIONS GÉNÉRALES DU MENU Sur la partie inférieure de l’écran on retrouve quatre menus accessibles à travers les touches programmables ou de fonction. Affiche le nom du canal en cours et permet d’accéder au menu de réglages. Affiche le standard de télévision sélectionné, et permet d’accéder au menu de Paramètres du Signal.
Page 85 En cas de syntonisation par canal, il permet de sélectionner un canal du plan de fréquences en cours : Placez-vous sur la ligne Canal du menu et appuyez sur le joystick. Un tableau avec tous les canaux contenus dans le plan de fréquences actif s’affiche, ainsi que la fréquence de chacun d’eux.
Page 86 Fréquence Centrale : Cette option est uniquement disponible pour le mode ► Analyseur de Spectre. Valeur de la fréquence centrale correspondant au centre de l’écran. Pour la modifier : Placez-vous sur la ligne Fréquence Centrale et appuyez sur le joystick. La ligne apparaît en jaune pour indiquer qu’elle est en mode édition.
Page 87 Voir liste de ► Programmes: Cette option apparait uniquement si l’option BDD de Chaînes du menu Préférences est activée. Cette option affiche une fenêtre contenant la liste des programmes (chaînes) qui ont été détectés dans le chantier en cours. La liste montre le nom du programme, le fournisseur, le SID (identifiant du stream) et une icône qui indique le type (radio, télévision) et s’il est crypté.
Page 88 F2: Paramètres du Signal Ce menu est accessible à travers la touche de fonction , et il permet de sélectionner le standard et visualiser les paramètres de diffusion du signal mesuré. Pour sélectionner un standard de diffusion: Type de signal: Standard Télévision sélectionné.
Page 89 Dans le cas du type de signal Générique apparaitra une nouvelle ligne dans le menu pour pouvoir rentrer la largeur de bande du signal. F3: Outils Ce menu est accessible à travers la touche de fonction , qui permet d’accéder au menu d’outils.
Page 90 Datalogger: Permet d’enregistrer sur un fichier les mesures. Ce ► fichier sera sauvegardé dans le chantier en cours. Analyse des Échos: Affichage des échos (i.e. TNT) provoqués par la ► réflexion du signal sur des obstacles ou provenant de plusieurs émetteurs. Constellation: Affichage de la constellation du signal accroché.
Page 91 7 OUTILS Analyseur de Transport Stream 7.1.1 Description Cette fonction permet d’effectuer une analyse précise du Transport Stream (TS) contenu dans le signal numérique syntonisé. Le signal peut être reçu à travers de n’importe laquelle des entrées disponibles dans l’appareil: TS-IN, RF, IPTV, a travers du module CAM et des démodulateurs terrestre et satelLite/Eco.
Page 92 Un menu s’affiche avec trois options: Tables, Débits et Alarmes. Sélectionnez une des options. Au démarrage, l’Analyseur de TS effectue la détection et identification des tables contenues dans le TS puis affiche les résultats. Cela peut prendre plusieurs secondes. Si le signal ne contient aucun TS ou celui-ci est incorrecte il affichera un message d’erreur.
Page 93 État du signal (recherche/accroché/nom du multiplex). Menus des touches programmables. Joystick gauche/droite : Permet de changer entre la liste de tables ► (panneau de gauche) et le contenu des tables (panneau de droite). Joystick haut/bas: Permet naviguer long diagrammes ► arborescents.
Page 94 CAT (Conditional Access Table): Table qui contrôle le cryptage des services. Tables SI: ► Les tables SI les plus importantes sont les suivantes : NIT (Network Information Table): Table maître utilisée par le réseau pour la gestion des services qui sont en train d’être diffusés. Elle contient par exemple des informations pour syntoniser d’autres services du même réseau.
Page 95 7.1.4 Analyse du débit Description : ► Cet outil permet de visualiser sous forme graphique, numérique et en pourcentage le débit ou bitrate du TS. Un diagramme circulaire affiche en temps réel l’évolution du débit (taux de bits par seconde, ou bitrate) des services contenus dans le multiplex mesuré.
Page 96 Services détectés. Affiche tous les services détectés dans le multiplex en cours ainsi que le pourcentage de débit occupé par chacun d’eux sur le débit total. La charge de paquets nuls apparait sur l’intitulé “Null Packets”. Détail du service sélectionné: Nom du service et pourcentage de débit sur le débit total (bitrate / bitrate total).
Page 97 Description de l’écran principal ► Figure 61. Installation en cours ; date et heure. Fonction sélectionnée. Bande sélectionnée; Niveau de batterie. Priorité 1: Paramètres de niveau de sécurité élevé. Ce sont des alarmes qui rendent le TS vulnérable et empêchent de pouvoir le recevoir correctement.
Page 98 Joystick haut/bas: Permet de se déplacer dans la liste d’alarmes pour en ► sélectionner une d’elles. Appui joystick: permet de sélectionner une alarme et accéder à son journal ► (log). Les icônes qui s’affichent indiquent le type d’alarme: ► Attention. Erreur.
Page 99 Pour exporter un registre d’alarme branchez une clé USB au mesureur puis cliquez sur la touche : Exporter sur USB. Les données seront exportées sur un fichier de texte. Enregistrement du Transport Stream 7.2.1 Description Cet outil permet d’enregistrer un transport stream (TS) reçu à travers quelconque des entrées : RF, IP ou ASI, par exemple pour un canal TNT.
Page 100 Une fois vous aurez terminé d’utiliser cette fonction, vérifiez que dans l’option Entrée Décodeur TS dans le menu Réglages vous ayez bien sélectionné l’entrée de signal correcte pour continuer à travailler. Il est uniquement possible d’enregistrer un seul transport stream, indépendamment de la taille du fichier.
Page 101 Informations sur la source enregistrée. Informations sur la mémoire utilisé et disponible. Menus des touches programmables. Joystick gauche/droite : Navigation parmi les touches de contrôle. ► 7.2.3 Options du menu Sur la partie inférieure de l’écran on retrouve les options suivantes accessibles moyennant les touches programmables : Quitter Effacer...
Page 102 Constellation 7.3.1 Description Le diagramme de constellation est une représentation graphique des symboles numériques reçus au cours d’un certain intervalle de temps. Il existe différents types de diagrammes de constellation suivant le type de modulation. Dans le cas d’un canal de transmission idéal, sans bruit ni interférences, tous les symboles sont reconnus par le démodulateur sans erreurs.
Page 103 Description de l’écran ► Figure 58. Chantier en cours ; date et heure. Fenêtre de la Constellation. L’échelle de couleurs située sur la gauche indique le nombre de points moyennant une gradation de couleurs proportionnelle à la densité de points (symboles) concentrés sur une certaine zone. Cette échelle de couleurs va du noir (aucun symbole) au rouge (densité...
Page 104 7.3.3 Options du menu Sur la partie inférieure de l’écran se trouvent quatre menus accessibles moyennant les touches de fonction. Affiche canal/fréquence syntonisé permet d’accéder au menu de réglages de syntonisation et permet de changer de plan de fréquences. Affiche le standard du signal et permet d’accéder au menu de paramètres du signal.
Page 105 Test de Brouillage LTE 7.4.1 Description Long Term Evolution est un nouveau standard pour les réseaux de téléphonie mobile. Ce standard de communication mobile utilise une bande de fréquences voisine de celles utilisées pour la télévision, d’où la possibilité qu’elles provoquent des interférences dans la réception TV. Le mesureur intègre un filtre LTE qui est utilisé...
Page 106 Les mesures du signal avec filtre et sans filtre se sont pas effectuées en simultané mais de façon séquentielle, une après l’autre, en appuyant sur la touche qui active ou désactive le filtre. Description de l’écran ► Par la suite on décrit les éléments de la fenêtre LTE: Figure 65.
Page 107 Mesures sans le filtre LTE : MER: MER minimal et maximal du canal TNT syntonisé (le canal que nous soupçonnons pourrait être affecté par les interférences de la bande LTE). Puissance LTE: Puissance minimale et maximale de toute la bande LTE-800, entre les fréquences 776 et 876 MHz.
Page 108 Une autre possible origine d’échos peut être la réflexion du signal sur des grands obstacles tels qu’immeubles ou montagnes. La présence d’échos peut expliquer dans certains cas pourquoi ayant un bon C/N et un bon signal, le BER n’est pas suffisamment bon. Avec la fonction Analyse des Échos il est possible de connaître la distance à...
Page 109 Description de l’écran ► Par la suite on décrit la fenêtre d’Analyse des Échos: Figure 66. Chantier en cours ; date et heure. Bande de fréquences ; Niveau de batterie. Données du signal: Fréquence, Puissance et C/N et Cell ID (permet d’identifier l’émetteur principal du signal, si disponible).
Page 110 7.5.3 Options du menu Sur la partie inférieure de l’écran on retrouve les quatre menus accessibles moyennant les touches de fonction. Affiche le canal/fréquence du signal syntonisé, et permet accéder au menu de réglages pour modifier le canal ou fréquence ou le plan de fréquences. Affiche le standard du signal et permet d’accéder au menu de paramètres du signal.
Page 111 Pour quitter la fonction appuyez sur une des touches de mode (mode TV, mode Spectre ou mode Mesures). Description de l’écran ► Par la suite on décrit les éléments de l’écran de MER par porteuse: Figure 67. Chantier en cours ; date et heure. Mode de joystick actif;...
Page 112 7.6.3 Options du menu Sur la partie inférieure de l’écran on retrouve trois menus accessibles moyennant les touches de fonction. Affiche le canal/fréquence en cours, et permet de sélectionner le plan de fréquences et le canal à travers du menu de réglages. Affiche le standard du signal et permet d’accéder au menu de paramètres du signal.
Page 113 Description de l’écran ► Par la suite on décrit les éléments de l’écran de la fonction Merogramme: Figure 68. Chantier en cours ; date et heure. Mesures du signal sur la fréquence/canal sélectionné. Niveau maximal mesuré de MER. Graphique du Merogramme. Niveau minimal mesuré...
Page 114 7.7.3 Options de menu Sur la partie inférieure de l’écran on retrouve les quatre menus accessibles moyennant les touches de fonction. Affiche le canal/fréquence en cours, et permet de sélectionner le canal et le plan de fréquences à travers du menu de réglages. Affiche le standard du signal et permet d’accéder au menu de paramètres du signal.
Page 115 7.8.2 Fonctionnement La fonction Spectrogramme est disponible pour tous les signaux. Branchez le signal sur l’entrée RF du mesureur. Sélectionnez un canal ou une fréquence. Sélectionnez le SPAN avec lequel vous souhaitez visualiser le spectrogramme. Cliquez sur la touche Outils Sélectionnez l’option Spectrogramme.
Page 116 Description de l’écran ► Par la suite on décrit les éléments de l’écran de Spectrogramme: Figure 69. Chantier en cours ; date et heure. Mesures du signal sur la fréquence/canal sélectionné. Spectre sur la bande pour le span sélectionné. Menus des touches programmables. Banda de fréquences;...
Page 117 7.8.3 Options de menu Sur la partie inférieure de l’écran on retrouve les quatre menus accessibles moyennant les touches de fonction. Affiche le canal/fréquence en cours et permet d’accéder au menu de syntonisation. Affiche le standard du signal et permet d’accéder au menu de paramètres du signal.
Page 118 Ensuite, vous devez établir le signal de référence (calibration). Pour cela, il faut utiliser d’un générateur de signal. Il est recommandé d’utiliser un des générateurs de pilotes de PROMAX: RP-050, RP- 080, RP-110 ou RP-250 (suivant la bande de fréquences).
Page 119 Une fois la fonction soit calibrée, laissez le générateur de pilotes branché sur le point origine de distribution de l’installation, et allez avec le mesureur faire des mesures sur les différentes prises utilisateur. Pour chaque mesure apparaitra un message sur chacune des trois fréquences indiquant “Passe”...
Page 120 Description de l’écran ► Par la suite on décrit l’écran de Test Atténuation: Figure 70. Chantier en cours; date et heure. Bande sélectionnée; Niveau de batterie. Message en fonction du niveau d’atténuation. Puissance du signal. Fréquence du signal (MHz). Puissance du signal de référence mesuré pendant la calibration et qui est utilisé...
Page 121 7.9.3 Options du menu Sur la partie inférieure de l’écran on retrouve quatre menus accessibles à travers les touches de fonction. Quitter: Permet de quitter la fonction. Établir Référence: En cliquant sur cette option le mesureur capture les valeurs de puissance et les garde comme valeurs de référence.
Page 122  Monitorage du Signal 7.10 7.10.1 Description Cet outil permet à l’utilisateur d’effectuer un monitorage des mesures (puissance, MER, C/N, etc.) du signal syntonisé au cours du temps. Toutes ces mesures peuvent être ensuite transférées au PC pour être analysées. 7.10.2 Fonctionnement L’outil de Monitorage du Signal est disponible pour tous les signaux.
Page 123 Une fois terminé s’affichera le viseur de monitorage qui permet de visualiser le résultat final (voir chapitre "Viseur de Données"). Vous pouvez accéder au contenu du chantier à travers la touche Liste de Chantiers pour vérifier que le fichier contenant les données du monitorage a bien été...
Page 124 Fenêtre 1 contenant les suivantes informations sur le signal: Fréquence: fréquence du signal accroché; Profil (uniquement pour signaux DVB-T2): Base ou Lite/Eco; Identifiant PLP (uniquement pour signaux DVB-T2): identifiant de la couche; Hiérarchie TS; Priorité TS. Fenêtre 2 contenant les suivantes informations sur le signal : Mesures de Puissance, C/N, MER du signal au cours du temps.
Page 125 Configuration: Affiche la fenêtre de configuration des paramètres d’analyse. ► (voir chapitre "Configuration" pour plus de détails). État du GPS: Affiche une liste et un graphique des satelLite/Ecos détectés par ► le capteur GPS. Il affiche également la longitude, latitude, heure et date universelles, les satelLite/Ecos visibles et l’état du GPS (accroché...
Page 126 Span Temps: ► Il s’agit de l’intervalle de temps qui sera visualisé sur les graphiques de la fenêtre de monitorage. Sauvegarde: ► Il y a deux options possibles: Interne ou USB. Avec l’option interne le fichier contenant les données est sauvegardé dans la mémoire interne de l’appareil. Tandis qu’avec l’option USB le fichier de données est enregistré...
Page 127 En premier lieu copiez le fichier XML dans un répertoire de votre PC. Ensuite copiez dans ce même répertoire le fichier COVERAGE.XSL (ce fichier est téléchargeable depuis le site web de PROMAX). Ce fichier XSL permet au logiciel Excel d’interpréter convenablement le format des données contenues dans le fichier de monitorage.
Page 128 Cliquez avec le bouton droit sur le fichier de monitorage XML. Sélectionnez l’option "Ouvrir avec…" et choisissez Excel 2007 (ou autre version disponible dans le PC). Figure 74. Excel s’ouvrira et affichera une fenêtre pour vous demander la méthode d’importation à utiliser pour ce fichier XML : Figure 75.
Page 129 Choisissez l’option qui permet d’appliquer une feuille de style, et choisissez le fichier "COVERAGE.xsl". Figure 76. Ensuite Excel va importer les données du fichier XML en utilisant le format décrit dans le fichier XSL. Cette étape peut prendre plusieurs secondes suivant la taille du fichier XML. À...
Page 130 7.11 Datalogger 7.11.1 Description La fonction Datalogger permet la saisie de mesures de façon totalement automatique et son enregistrement dans un fichier configurable par l’utilisateur (nom et plans de fréquences configurables), stocké à l’intérieur d’un chantier. Dans chaque fichier de datalogger peuvent être stockées les mesures correspondant à...
Page 131 Lors de la création d’un nouveau Datalogger moyennant l’assistant, celui-ci vous demandera de renter un nom pour le nouveau Datalogger. Figure 77. Ensuite l’assistant vous demande de sélectionner les plans de fréquence terrestre et/ou satelLite/Eco sur lesquels vous souhaitez effectuer les mesures. Les plans de fréquence qui apparaissent dans la liste sont ceux disponibles dans le chantier en cours.
Page 132 Figure 79. Finalement, dans la dernière fenêtre de l’assistant l’utilisateur peut indiquer si en plus de saisir les mesures il doit également enregistrer la liste de services c.à.d. les noms des programmes (cette option rend le processus plus lent mais permet de récupérer plus d’infos) et si le mesureur doit faire une pause au moment de changer de plan de fréquences (dans ce cas une fois un plan est terminé, le mesureur se met en pause et ne continue pas avec le plan suivant tant que...
Page 133 Quand vous ouvrez un Datalogger (nouveau ou déjà existant) apparait une fenêtre qui permet de visualiser les mesures stockées dans le datalogger et de lancer la capture de mesures pour des nouveaux points de test du chantier. Notez que s’il s’agit d’un Datalogger neuf qui vient d’être créé, avant lancer première saisie...
Page 134 Il est possible de transférer les fichiers de Datalogger du mesureur sur un PC moyennant le logiciel NetUpdate (disponible sur le site web de PROMAX). Une fois téléchargés, le même logiciel NetUpdate permet de créer des rapports de mesures à partir de ces Dataloggers.
Page 135 Description des écrans du Datalogger ► Par la suite on décrit les différents écrans de la fonction Datalogger: Figure 82. Chantier en cours ; date et heure. Nom du Datalogger. Banda de fréquences; Niveau de batterie. Spectre en temps réel. Niveau/Puissance, C/N, MER, temps prévu pour mesurer le canal, temps écoulé...
Page 136 Description de l’écran de visualisation du Datalogger ► Par la suite on décrit les éléments de l’écran de visualisation des mesures saisies: Figure 83. Visualisation du Datalogger d’un plan de fréquences. Figure 84. Visualisation du Datalogger d’un test d’atténuation. Chantier en cours ; date et heure. Nom du Datalogger.
Page 137 Tableau avec les mesures pour chaque canal. De gauche à droite : Couleur indiquant si le canal a pu être mesuré (BLANC) ou pas (ROUGE) ; Type de signal; Puissance/niveau; C/N; MER; Link Margin. Déplacez le joystick vers le haut ou vers le bas pour naviguer au long de la liste de canaux.
Page 138 Options du menu pendant la saisie de mesures ► Annuler Annule l’enregistrement des mesures. Pause Met en pause le processus d’enregistrement des mesures. L’utilisateur doit cliquer à nouveau sur la touche pour continuer. 7.12 Captures d’écran et de données 7.12.1 Description Effectue une capture des éléments affichés sur l’écran.
Page 139 Capture ► Appuyez sur la touche de capture d’écran pendant une seconde pour enregistrer l’image affichée sur l’écran en ce moment. Le voyant LED à côté de la touche de capture s’allume. Une barre graphique indiquant la progression du processus de capture s’affiche.
Page 140 Pour effacer le fichier de capture d’écran ou pour le copier sur une clé USB, cochez l’image ou les images en cliquant sur le joystick puis sélectionnez l’option souhaitée sur le menu : Fichier. Il est aussi possible de visualiser les captures sur un PC, en transférant le chantier au PC moyennant le logiciel NetUpdate (consultez la documentation de NetUpdate pour plus d’information).
Page 141 À la fin de l’exploration, on obtient l’écran suivant : Description de l’écran ► Figura 86 Cette fenêtre contient les éléments suivants : Spectre et Mesures Montre le curseur se déplaçant d’un canal au suivant, tel que défini sur le plan de fréquences en cours.
Page 142 7.13.3 Options du menu Sur la partie inférieure on retrouve deux touches de fonctions, que nous décrivons par la suite. Annuler (pendant l’exploration) Cette option apparaît uniquement pendant que l’exploration est en cours. Elle permet d’annuler l’exploration avant qu’elle ne termine.
Page 143  7.14 Rechercher Station FM 7.14.1 Description La fonction Rechercher Stations FM permet de faire un balayage de la bande FM et créer automatiquement un plan de fréquences FM contenant les stations retrouvées. La bande de fréquences scannée va de 87 à 108 MHz. 7.14.2 Fonctionnement Pour effectuer une recherche sur la bande FM:...
Page 144 Une fois terminé, la fenêtre ci-dessous s’affiche: Description de l’écran ► Figure 88 Cette fenêtre est divisée en trois parties: Spectre et Mesures Affiche le spectre avec un curseur qui se déplace à travers de chacun des canaux de la bande FM. Sur la partie inférieure apparait le canal et la du niveau et du rapport C/N.
Page 145 7.14.3 Options de menu Les touches de fonction qui apparaissent au bas de l’écran sont les suivantes : Annuler (pendant la recherche) Cette option apparait pendant la recherche et permet d’annuler le processus avant qu’il ne soit terminé. Un message de confirmation s’affiche avant...
Page 146 7.15 Intensité de Champ 7.15.1 Description Cette fonction permet d’utiliser le mesureur comme un vrai mesureur d’intensité de champ (field strength meter), et obtenir des mesures en dBµV par mètre. Pour effectuer ce type de mesures il est nécessaire d’introduire dans le mesureur les paramètres caractéristiques de l’antenne étalon utilisée pour recevoir le signal.
Page 147 Figure 89 Une fois terminé, cliquez à nouveau sur Outils et dans l’option Intensité Champ sélectionnez Off. ATTENTION: Certaines fonctions (Constellation, échos, porteuse, Merogramme…) ne seront pas disponibles lorsque l’option Intensité de Champ est activée. N’oubliez pas de désactiver cette option pour pouvoir utiliser tous ces outils.
Page 148 Les champs disponibles sont les suivants: Antenne: ► Type: Dans ce menu dépliant l’utilisateur peut choisir le type d’antenne parmi manuel ou n’importe quel autre type d’antenne disponible dans la liste. Si on sélectionne le type manuel, l’utilisateur doit introduire manuellement le facteur de correction dans le champ correspondant.
Page 149 L’utilisateur peut charger dans le mesureur les données d’une antenne obtenues à partir des spécifications de son fabricant. Pour cela, il faut télécharger depuis le site web de PROMAX un fichier Excel déjà préparé, remplir les données de l’antenne puis exporter le document sous un format compatible avec le mesureur (la procédure est expliquée ci-dessous, il faut disposer de Excel 2007 ou...
Page 150 Étendez ou réduisez le tableau de calibration pour l’adapter au nombre de lignes remplies. Une fois le document soit rempli, allez sur le menu “Enregistrer sous - > Autres Formats”. Dans la fenêtre qui s’affiche rentrer un nom pour le fichier et choisissez un répertoire pour l’enregistrer.
Page 151 7.16 Planificateur de Tâches 7.16.1 Description La fonction Planificateur de Tâches permet de configurer une liste de tâches et programmer en quel moment elles doivent s’exécuter, combien de fois et avec quels paramètres. L’utilisateur peut éteindre le mesureur et celui-ci s’allumera automatiquement tout seul au moment convenu pour réaliser la tâche prévue.
Page 152 Figure 93 L’option “Capture” effectue une capture d’écran. L’utilisateur peut choisir quel type de capture et sur qu’elle écran elle doit être réalisée. Les options d’écran correspondent aux différents modes de travail: Mesures, Spectre ou TV. Les options pour le type de capture sont: uniquement image, uniquement données ou image+données (pour plus de détails sur les captures veuillez consulter le chapitre “Captures d’écran et de données”).
Page 153 Dans la liste de tâches, sélectionnez-en une d’elles en côchant la case à côté et cliquez sur : Programmation pour programmer le moment d’exécution de la tâche (voir chapitre suivant pour plus de détails). Une fois la tâche soit programmée, le mesureur affichera sur l’angle supérieur droit de l’écran une icône sous forme d’horloge qui indique que le mesureur dispose encore de tâches en attente d’être exécutées.
Page 154 NOTE: Une fois vous aurez terminé de programmer les tâches, vous pouvez éteindre le mesureur car celui-ci s’allumera automatiquement quand le moment d’exécution de la prochaine tâche arrive. Deux tâches ne peuvent pas être exécutées en même temps. Il est conseillé que le Datalogger choisi n’ait pas activée l’option de faire pause entre plans de fréquences, car dans ce cas le processus s’arrêtera pendant l’exécution de la tâche qui se verra interrompue.
Page 155 ► Manuel: L’utilisateur arrête manuellement la tâche. Date: L’utilisateur choisit date (jour/mois/année) (heure:minute) pour la fin de la tâche. Nombre de répétitions : L’exécution de la tâche se termine une fois elle a été exécutée le nombre de fois indiqué par l’utilisateur. Éteindre le mesureur une fois terminé...
Page 156 8 IPTV Introduction IPTV est l’acronyme utilisé pour désigner la Télévision sur réseau IP. En fait ce terme est souvent utiliser pour décrire tout type de réseau de distribution basé sur paquets IP. Il peut s’agir d’un réseau LAN (Local Area Network), Ethernet, réseaux locaux entre ordinateurs, etc.
Page 157 Description de l’écran 8.3.1 Mode MESURES Les vues disponibles en IPTV dans le mode MESURES sont: Figure 97. MESURES IP 1/3. Installation en cours ; date et heure. Mode IPTV activé; Niveau de batterie. Barre graphique "Utilisation Buffer" qui indique le pourcentage d’utilisation du buffer interne par le stream multicast reçu.
Page 158 Figure 98. MESURES IP 2/3. Installation en cours; date et heure. Mode IPTV actif; Niveau de batterie. Image du service (programme) en cours. Données d’adressage du serveur et protocole de communications utilisé (UDP/RTP). Mesures effectuées sur la réception multicast: Paquets reçus, paquets perdus RTP, paquets corrigés FEC, pourcentage utilisation du buffer, TS accroché...
Page 159 Figure 99. MESURES IP 3/3. Installation en cours; date et heure. Mode IPTV actif; Niveau de batterie. Paramètres Internet : Vitesse du réseau, IP du serveur, protocole de communication utilisé (UDP/RTP), état de correction d’erreurs (FEC), rangées FEC, colonnes FEC, paquets TS / Frame et version du protocole IGMP. Mesures effectuées sur la réception multicast: Paquets reçus, paquets perdus RTP, paquets corrigés FEC, pourcentage utilisation du buffer, TS accroché...
Page 160 8.3.2 Interarrival Packet Time En IPTV en cliquant sur la touche du mode Analyseur de Spectre s’affiche le graphique "Interarrival Packet Time" (Durée entre arrivées de paquets) : Figure 100. Durée entre arrivées de paquets. Installation en cours; date et heure. Mode IPTV actif;...
Page 161 8.3.3 Mode TV Les vues IPTV en mode TV sont: Figure 101. IPTV 1/3. Installation en cours; date et heure. Numéro de vue / nombre total de vues. Mode IPTV actif; Niveau de batterie. Image du service (programme) sélectionné. Adresse IP multicast et nom du service (programme) sélectionné. Menus des touches programmables.
Page 162 Figure 102. IPTV 3/3. Installation en cours; date et heure. Image du service (programme) en cours. Information de la vidéo du service. TYPE: Type de codage et débit de la vidéo ► FORMAT: Résolution (horizontale x verticale), rapport d’aspect et ►...
Page 163 LCN: Numéro de canal logique. C’est la position de mémoire ► téléviseur dans laquelle programme sera mémorisé. +Info: Information complémentaire sur le programme. ► FREE/ ► CRYPTÉ: Chaîne gratuite / cryptée. DTV/DS: Type de standard de diffusion. ► Information de l’audio. TYPE: Type de codage et débit de l’audio.
Page 164 Figure 103. Pour quitter cette fonction cliquez sur la touche : Quitter. 8.4.2 Options de Configuration Les options de configuration IPTV sont accessibles à travers la touche Multicast. Ces options sont disponibles uniquement pour la réception de signaux IPTV multicast. Multicast est une forme de diffusion d’un émetteur ou source (serveur) vers un groupe de récepteurs.
Page 165 Réglages et Préférences Préférences ► Faites un appui long sur la touche pour accéder au menu Préférences. Allez ensuite sur l’onglet Réseau pour accéder aux paramètres de réseau de l’appareil. Pour pouvoir relier le mesureur à un réseau IP et recevoir un signal IPTV multicast il faut paramétrer correctement les paramètres de réseau.
Page 166 9 GESTION DE CHANTIERS Description Le Gestionnaire de chantiers est un logiciel intégré dans le mesureur qui permet à l’utilisateur, de créer de façon simple un répertoire (chantier) pour stocker et gérer les données de chacune des installations de façon indépendante. Les dataloggers, plans de fréquences, captures d’écran et toute autre donnée associée à...
Page 167 Les menus disponibles sont les suivants: Charger Charge mémoire chantier sélectionné. Pour sélectionner un chantier placez le curseur sur celui-ci, cliquez sur la touche " Charger ". Une fois chargée, le nom du chantier appareil sur l’angle supérieur gauche de l’écran, à...
Page 168 Le chantier DEFAULT est un chantier pré chargé par défaut dans le mesureur. Il se comporte comme toute autre chantier et il est possible d’y stocker des plans de fréquences, programmes DiSEqC, etc. Le chantier DEFAULT ne peut pas être supprimé...
Page 169 Visualisation des infos des fichiers Les données contenues dans le fichier sélectionné ou bien une description de son contenu s’affichent dans cette zone de l’écran. Dans le cas d’un fichier de capture d’écran, il affiche une miniature de l’écran tel qu’il a été capturé. Dans les autres cas, le mesureur affiche une description du type de fichier et de son contenu.
Page 170 Si le nom du fichier qui va être copié sur la clé USB est plus long de 8 caractères, il sera coupé. Si le nom du fichier coupé est déjà utilisé par un autre fichier de la clé USB, un chiffre sera rajouté...
Page 171 Ouvrir fichier ► Cette option apparait si on sélectionne dans la liste un fichier de datalogger, de capture de données ou de monitorage de signal. Dans le cas d’un fichier de datalogger ce menu permet d’accéder directement à l’écran visualisation datalogger.
Page 172 Opérations d’Édition Dans la liste de chantiers, en cliquant sur l’option Opérations s’affiche un menu contenant toutes les options d’édition disponibles pour les chantiers: Cocher Tout : ► Permet de cocher tous les chantiers de la liste. Décocher Tout: ► Permet de décocher tous les chantiers de la liste.
Page 173 Importation de données depuis une clé USB La fonction d’importation de données permet de copier de façon simple des fichiers de données depuis une clé USB dans le mesureur. Les données qui peuvent être importées sont: Chantiers. Plans de fréquences. Antennes.
Page 174 10 CONNEXION SUR DES DISPOSITIFS EXTERNES est capable d’interagir avec des dispositifs externes et transférer RANGER des données à travers ses connecteurs d’entrée et sortie : Connexion d’entrée/sortie de données, moyennant connecteur mini- USB pour relier le mesureur à une clé USB ou un PC. Connexion de sortie vidéo/audio analogique à...
Page 175 10.1 Connecteur mini-USB Le mesureur dispose d’un port mini-USB femelle qui utilise un protocole spécifique de communication USB appelé “On-the-Go” (OTG). Ce type de communication permet de travailler de deux façons différentes suivant le type de dispositif qui soit branché sur le port USB: soit comme serveur (host) soit comme dispositif (device).
Page 176 Une fois terminé, on peut débrancher directement le cordon avec la clé USB de l’appareil, et brancher la mémoire USB à un PC pour visualiser les fichiers copiés. Les fichiers sont copiés par défaut dans le répertoire racine de la mémoire USB.
Page 177 RANGER Cette connexion permet la communication du mesureur avec un PC à travers un cordon USB et moyennant le logiciel NetUpdate4 de PROMAX. Le logiciel NetUpdate peut être téléchargé gratuitement depuis la zone de téléchargements du site web de PROMAX.
Page 178  Connecteur sortie V/A 10.2 Le connecteur de sortie V/A permet la connexion sur une entrée vidéo/audio analogique d’un téléviseur. Cette connexion permet de commuter la visualisation de l’image de l’écran du mesureur vers un moniteur auxiliaire suivant cette procédure : Branchez le cordon jack 4V fourni sur le connecteur de sortie de vidéo/audio (voir figure...
Page 179 Sélectionnez le mode TV puis cliquez sur la touche : Input. Dans ce menu sélectionnez l’option “Externe”. S’affichera alors un message informant que l’entrée externe a été sélectionnée. Après quelques secondes, le signal injecté sur l’entrée apparaîtra sur l’écran. À travers l’option : Aspect, on peut choisir l’aspect de l’image, entre 4:3 et 16:9.
Page 180 10.4.2 Commandes SCD/EN50494 (SatCR) Moyennant la fonction SCD/EN50494 (standard international connu aussi comme SatCR) il est possible de contrôler des éléments d’une installation de TV par satelLite/Eco qui soient compatibles avec cette norme. Cette norme permet d’assigner à chaque utilisateur une fréquence (slot) sur laquelle le switch ou LNB compatible transpose le signal du transpondeur syntonisé...
Page 181 La fenêtre de configuration SatCR montre les options que l’utilisateur peut modifier: nombre de slots, slot sélectionné, adresse du dispositif, activation des pilotes de test (en activant cette option le dispositif SatCR émet une pilote de niveau constant sur chacune des fréquences en aval afin de permettre l’indentification des canaux disponibles) , satelLite/Eco sélectionné...
Page 182 Figure 109. Aussi depuis l’option Mode SCD2/EN50607, sélectionnez Socket pour accéder à la configuration des bandes d’utilisateur (sockets). L’utilisateur peut activer plusieurs bandes et les envoyer. Figure 110. 10-168 Avril 2015...
Page 183 Une fois configuré, l’utilisateur peut sélectionner une des bandes actives pour travailler à travers le menu "Réglages". Figure 111. 10.5 Connecteur HDMI HDMI (High- Definition Multimedia Interface) est une interface compacte qui permet le transfert de données audio/vidéo numériques décompressées. HDMI est compatible, en un seul câble, avec n’importe quel format vidéo de TV ou PC, incluant la vidéo haute définition et jusqu’à...
Page 184 Allumez le mesureur et cliquez sur la touche pendant 1 seconde. Dans le menu de Paramètres Audio & Vidéo qui s’affiche, activez l’option Sortie Vidéo. Ensuite l’image disparait de l’écran du mesureur et sur le moniteur ou téléviseur apparait un message de validation. Appuyez sur le joystick pour accepter et l’image apparaitra sur le moniteur auxiliaire.
Page 185 Fonctionnement ► Insérez la carte d’abonné Smartcard dans le module CAM. Figure 112. Insertion de la carte d’abonné dans le module CAM. Insérez ensuite le module CAM dans le slot Common Interface qui se trouve à l’arrière du mesureur. Placez le mesureur sur une surface stable et insérez le module de façon à...
Page 186 10.7.1 Entrée TS-ASI L’entrée TS-ASI du mesureur est une caractéristique importante pour les professionnels car elle permet de monitorer et analyser les flux procédant de récepteurs satelLite/Eco professionnels, lecteurs transport stream, multiplexeurs, etc. Le mesureur est capable de détecter automatiquement si le TS est formé...
Page 187 L’option Off annule la sortie ASI. Si l’option Démodulateurs RF est sélectionnée (cette option est disponible uniquement si la source de signal est RF) le signal qui sort à travers la sortie ASI correspond au TS obtenu du signal RF démodulé. Si l’option IPTV est choisie (cette option est disponible uniquement si la source de signal est IPTV) le signal sur la sortie ASI correspond au TS obtenu du signal IPTV en entrée.
Page 189 11 SPÉCIFICATIONS 11.1 Spécifications générales RANGER Entrées et Sorties ► Paramètres Valeur Données Supplémentaires Entrée RF Connecteur d’Entrée F mâle 75 Ω Signal maximal 130 dBμV Tension maximale d’entrée 50 V rms DC à 100 Hz; si alimenté depuis l’adaptateur secteur AL-103 30 V rms DC à...
Page 190 Sans alimentation LNB Temps de charge 3 heures al 80% Tension Externe 12 V DC Avec le mesureur éteint Consommation 50 W Utilisant uniquement les accessoires fournis par PROMAX Arrêt automatique Programmable Conditions Ambiantes de Fonctionnement ► Paramètres Valeur Données Supplémentaires Altitude Jusqu’...
Page 191 Accessoires Inclus ► Paramètres Valeur Données Supplémentaires 1x CC-046 Cordon Jack 4V/RCA 1x CC-041 Cordon connexion USB On-the-go (A) Mâle – Mini USB (B) Mâle 1x CC-045 Cordon USB (A) Femelle – Mini USB (A) Mâle 1x AA-103 Cordon allume-cigares voiture 1x AL-103 Adaptateur secteur DC externe 1x AD-055...
Page 192 11.1.1 Mode Mesures DVB-T ► Paramètres Valeur Données Supplémentaires Modulation COFDM Marge de mesure de De 35 dBμV à 115 dBμV puissance Mesures Puissance, CBER, VBER, MER, C/N et Link margin Affichage Numérique et bargraph Porteuses 2k, 8k Intervalle de garde 1/4, 1/8, 1/16, 1/32 Code Rate 1/2, 2/3, 3/4, 5/6, 7/8...
Page 193 DVB-C2 ► Paramètres Valeur Données Supplémentaires Modulation COFDM Marge de mesure de De 45 dBμV à 115 dBμV puissance Mesures Puissance, CBER, MER, C/N, LBER, BCH ESR, Itérations LDP et Paquets Erronés Présentation Numérique et bargraph Porteuses Intervalle de garde 1/64, 1/128 Largeur de canal 6 et 8 MHz...
Page 194 DVB-S2 ► Paramètres Valeur Données Supplémentaires Modulation QPSK, 8PSK, 16APSK, 32APSK Marge de mesure de De 35 dBμV à 115 dBμV 8PSK: puissance 24 dBμV à 2.15 GHz / 2 MSs; 34 dBμV à 2.15 GHz / 27 MSs Mesures Puissance, CBER, LBER, MER, C/N, BCH ESR, Paquets Erronés et Link Margin Affichage...
Page 195 11.1.2 Mode Analyseur de Spectres Signal Numérique ► Paramètres Valeur Données Supplémentaires Paramètres Général Filtre de résolution 100 kHz Marqueurs Affiche fréquence, niveau, différence de fréquence et de niveau Niveau de référence 60 dBμV à 135 dBμV Réglable en pas de 5 dB. Rang du spectre Span, rang dynamique et niveau de référence modifiables par menu...
Page 196 Signaux analogiques ► Paramètres Valeur Données Supplémentaires Paramètres Généraux Échelle d’atténuation Auto-rang Indication numérique Valeur absolue d’accord avec unités sélectionnées. Indication Graphique Barre analogique sur écran Indication acoustique Ton acoustique Proportionnel à la puissance de signal Terrestre Marge de réglage 5 à...
Page 197 11.1.3 Mode TV Vidéo ► Paramètres Valeur Données Supplémentaires Format MPEG-1 MPEG-2 MP HL (Main profile High level) MPEG-4 AVC H.264 High Profile Level 4.1; avec un débit maximal de 40 Mbps Maximum résolution 1920x1080x60i; 1280x720x60p/50p d’image Minimum résolution 352x240x30p; 352x288x25p d’image Débit 40 Mbps...
Page 198 11.1.4 Outils Constellation ► Paramètres Valeur Données Supplémentaires Type de Signal DVB-T, DVB-T2, DVB-C, DVB-C2, DSS, DVB-S et DVB-S2 Affichage Graphique I-Q Échos ► Paramètres Valeur Données Supplémentaires Type de signal DVB-T, DVB-T2, DVB-C2 Range de Mesures fonction standard, porteuses intervalle de garde Retard 0,1 μs à...
Page 199 11.1.5 IPTV Streams Multicast ► Paramètres Valeur Données Supplémentaires 224.0.0.0 à 239.255.255.255 Ports 1024 à 65535 Débit maximal 80 Mbit/s 11-185 Avril 2015...
Page 200 11.1.6 Analyseur de Transport Stream Tables ► Paramètres Valeur Données Supplémentaires Tables PSI Table d’Association de Programmes Table de Carte de Programmes Table d’Information du Réseau Table d’Accès Conditionnel Tables SI Table d’Information du Réseau Table d’Association du Bouquet Table de Description du Service Table d’Information des Évènements Table de Date et Heure Table d’offset temporel...
Page 201 11.1.7 Options Fibre Optique ► Paramètres Valeur Données Supplémentaires Mesureur sélectif de puissance optique Bandes optiques de mesure 1310 nm ± 50 nm; 1490 nm ± 10 nm; 1550 nm ± 15 nm Connecteur FC/APC Rang dynamique de mesure - 49,9 dBm a +10 dBm Précision ±...
Page 202 ► Paramètres Valeur Données Supplémentaires Chipset GSP3F SIRF Start III technology Fréquence L1, 1575,42 MHz Code C/A 1.023 MHz chip rate Canaux Précision de Position 10 mètres 2D RMS Vitesse 5 mètres 2D RMS, WAAS corrigé Temps <5 mètres (50%), DGPS corrigé Réadquisition 0,1 m/s Démarrage en Automatique...
Page 203 11.2 Spécifications générales RANGER Entrées et Sorties ► Paramètres Valeur Données Supplémentaires Entrée RF Connecteur d’Entrée F mâle 75 Ω Signal maximal 130 dBμV Tension maximale d’entrée 50 V rms DC à 100 Hz; si alimenté depuis l’adaptateur secteur AL-103 30 V rms DC à...
Page 204 Temps de charge 3 heures au 80% Avec le mesureur éteint Tension Externe 12 V DC Consommation 50 W Utilisant uniquement les accessoires fournis par PROMAX Arrêt automatique Programmable Batterie Li-Ion intelligente Conditions Ambiantes de Fonctionnement ► Paramètres Valeur Données Supplémentaires Altitude Jusqu’...
Page 205 11.2.1 Mode Mesures DVB-T ► Paramètres Valeur Données Supplémentaires Modulation COFDM Marge de mesure de De 35 dBμV à 115 dBμV puissance Mesures Puissance, CBER, VBER, MER, C/N et Link margin Affichage Numérique et bargraph Porteuses 2k, 8k Intervalle de garde 1/4, 1/8, 1/16, 1/32 Code Rate 1/2, 2/3, 3/4, 5/6, 7/8...
Page 206 DVB-C2 ► Paramètres Valeur Données Supplémentaires Modulation COFDM Marge de mesure de De 45 dBμV à 115 dBμV puissance Mesures Puissance, CBER, MER, C/N, LBER, BCH ESR, Itérations LDP et Paquets Erronés Présentation Numérique et bargraph Porteuses Intervalle de garde 1/64, 1/128 Largeur de canal 6 et 8 MHz...
Page 207 DVB-S2 ► Paramètres Valeur Données Supplémentaires Modulation QPSK, 8PSK, 16APSK, 32APSK Marge de mesure de De 35 dBμV à 115 dBμV 8PSK: puissance 24 dBμV à 2.15 GHz / 2 MSs; 34 dBμV à 2.15 GHz / 27 MSs Mesures Puissance, CBER, LBER, MER, C/N, BCH ESR, Paquets Erronés et Link Margin Affichage...
Page 208 11.2.2 Mode Analyseur de Spectres Signal Numérique ► Paramètres Valeur Données Supplémentaires Paramètres Généraux Filtre de résolution 100 kHz Marqueurs Affiche fréquence, niveau, différence de fréquence et de niveau Niveau de référence 60 dBμV à 135 dBμV Ajustable en pasos de 5 dB Rang du spectre Span, rang dynamique et niveau de référence modifiables par menu...
Page 209 Signaux analogiques ► Paramètres Valeur Données Supplémentaires Paramètres Général Échelle d’atténuation Auto-rang Indication numérique Valeur absolue d’accord avec unités sélectionnées. Indication Graphique Barre analogique sur écran Indication acoustique Ton acoustique Proportionnel à la puissance de signal Terrestre Marge de réglage 5 à...
Page 210 11.2.3 Mode TV Vidéo ► Paramètres Valeur Données Supplémentaires Format MPEG-1 MPEG-2 MP@HL (Main profile high level) MPEG-4 AVC H.264 High Profile Level 4.1; avec un débit maximal de 40 Mbps Maximum résolution 1920x1080x60i; 1280x720x60p/50p d’image Minimum résolution 352x240x30p; 352x288x25p d’image Débit 40 Mbps...
Page 211 11.2.4 Outils Constellation ► Paramètres Valeur Données Supplémentaires Type de Signal DVB-T, DVB-T2, DVB-C, DVB-C2, DSS, DVB-S et DVB-S2 Affichage Graphique I-Q Échos ► Paramètres Valeur Données Supplémentaires Type de signal DVB-T, DVB-T2, DVB-C2 Range de Mesures fonction standard, porteuses intervalle de garde Retard 0,1 μs à...
Page 212 11.2.5 Options Fibre Optique ► Paramètres Valeur Données Supplémentaires Mesureur sélectif de puissance optique Bandes optiques de mesure 1310 nm ± 50 nm; 1490 nm ± 10 nm; 1550 nm ± 15 nm Connecteur FC/APC Rang dynamique de mesure - 49,9 dBm à +10 dBm Précision ±...
Page 213 11.3 Spécifications générales RANGER Lite/Eco Entrées et Sorties ► Paramètres Valeur Données Supplémentaires Entrée RF Connecteur d’Entrée F mâle 75 Ω Signal maximal 130 dBμV Tension maximale d’entrée 50 V rms DC à 100 Hz; si alimenté depuis l’adaptateur secteur AL-103 30 V rms DC à...
Page 214 Sans alimentation LNB Temps de charge 3 heures au 80% Avec le mesureur éteint Tension Externe 12 V DC Utilisant uniquement les accessoires fournis par PROMAX Consommation 50 W Arrêt automatique Programmable Durée sélectionnable par utilisateur Conditions Ambiantes de Fonctionnement ►...
Page 215 11.3.1 Modo Mesures DVB-T ► Paramètres Valeur Données Supplémentaires Modulation COFDM Marge de mesure de De 35 dBμV à 115 dBμV puissance Mesures Puissance, CBER, VBER, MER, C/N et Link margin Affichage Numérique et bargraph Porteuses 2k, 8k Intervalle de garde 1/4, 1/8, 1/16, 1/32 Code Rate 1/2, 2/3, 3/4, 5/6, 7/8...
Page 216 DVB-C2 ► Paramètres Valeur Données Supplémentaires Modulation COFDM Marge de mesure de De 45 dBμV à 115 dBμV puissance Mesures Puissance, CBER, MER, C/N, LBER, BCH ESR, Itérations LDP et Paquets Erronés Présentation Numérique et bargraph Porteuses Intervalle de garde 1/64, 1/128 Largeur de canal 6 et 8 MHz...
Page 217 DVB-S2 ► Paramètres Valeur Données Supplémentaires Modulation QPSK, 8PSK, 16APSK, 32APSK Marge de mesure de De 35 dBμV à 115 dBμV 8PSK: puissance 24 dBμV@2.15 GHz / 2 MSs; 34 dBμV@2.15 GHz / 27 MSs Mesures Puissance, CBER, LBER, MER, C/N, BCH ESR, Paquets Erronés et Link Margin Affichage Numérique et bargraph...
Page 218 11.3.2 Mode Analyseur de Spectres Signal Numérique ► Paramètres Valeur Données Supplémentaires Paramètres Général Filtre de résolution 100 kHz Marqueurs Affiche fréquence, niveau, différence de fréquence et de niveau Niveau de référence 65 dBμV à 135 dBμV Réglable en pas de 5 dB. Rang du spectre Span, rang dynamique et niveau de référence modifiables par menu...
Page 219 Signaux analogiques ► Paramètres Valeur Données Supplémentaires Paramètres Général Échelle d’atténuation Auto-rang Indication numérique Valeur absolue d’accord avec unités sélectionnées. Indication Graphique Barre analogique sur écran Indication acoustique Ton acoustique Proportionnel à la puissance de signal Terrestre Plage de syntonisation 5 à...
Page 220 11.3.3 Mode TV Vidéo ► Paramètres Valeur Données Supplémentaires Format MPEG-1 MPEG-2 MP@HL (Main profile high level) MPEG-4 AVC H.264 High Profile Level 4.1; avec un débit maximal de 40 Mbps Maximum résolution 1920x1080x60i; 1280x720x60p/50p d’image Minimum résolution 352x240x30p; 352x288x25p d’image Débit 40 Mbps...
Page 221 11.3.4 Outils Constellation ► Paramètres Valeur Données Supplémentaires Type de Signal DVB-T, DVB-T2, DVB-C, DVB-C2, DSS, DVB-S et DVB-S2 Affichage Graphique I-Q Échos ► Paramètres Valeur Données Supplémentaires Type de signal DVB-T, DVB-T2, DVB-C2 Range de Mesures fonction standard, porteuses intervalle de garde Retard 0,1 μs à...
Page 222 12 ENTRETIEN 12.1 Considération à propos de l’écran TFT Par la suite sont exposées des considérations importantes concernant l’écran couleur, extraites des spécifications du fabricant. Sur l’écran TFT peuvent apparaître des pixels qui ne s’illuminent pas ou qui s’illuminent de façon permanente et sans que cela puisse être considéré comme un défaut de fabrication de l’écran.
Page 223 Nettoyage du boîtier ABS Avant de nettoyer le boîtier externe, éteignez le mesureur. Le boîtier doit être nettoyé avec une solution de savon neutre et d’eau, à l’aide d’un chiffon doux mouillé dans cette solution. Avant d’utiliser mesureur à nouveau, assurez-vous qu’il soit...
Page 225 ANNEXE 1 DESCRIPTION DES SIGNAUX A1.1 Signaux NUMÉRIQUES Signal numérique TERRESTRE (TNT) PREMIÈRE A1.1.1 génération (standard DVB-T / modulation COFDM) Paramètres DVB-T Largeur de Bande du canal ► Largeur (en fréquence) occupée par le canal. Elle peut être de 6 MHz, 7 MHz ou 8 MHz.
Page 226 Mesures DVB-T Puissance Puissance mesuré sur toute la largeur de la bande du canal. Rapport Porteuse / Bruit (Carrier / Noise) où C est la puissance du signal reçu et N la puissance du bruit. Pour le mesureur correctement il faut syntoniser le canal sur sa fréquence centrale.
Page 227 Signal de TV numérique TERRESTRE (TNT) de SECONDE génération A1.1.2 (standard DVB-T2 / modulation COFDM) La version du démodulateur DVB-T2 permet de travailler avec les profils Base (version standard) et Lite/Eco (version pour dispositifs mobiles). Paramètres DVB-T2 Largeur de bande du canal ►...
Page 228 Mesures DVB-T2 Puissance Puissance mesuré sur toute la largeur de la bande du canal. Rapport Porteuse / Bruit (Carrier / Noise) où C est la puissance du signal reçu et N la puissance du bruit. Pour le mesureur correctement il faut syntoniser le canal sur sa fréquence centrale.
Page 229 Signal de TV numérique SATELLITE/ECO de PREMIÈRE génération A1.1.3 (standard DVB-S / modulation QPSK) Paramètres DVB-S Largeur de bande du canal ► Largeur (en fréquence) occupée par le transpondeur satelLite/Eco, qui peut aller de 1,3 MHz à 60,75 MHz. Inversion Spectrale ►...
Page 230 Mesures DVB-S Puissance Puissance mesuré sur toute la largeur de la bande du canal. Rapport Porteuse / Bruit (Carrier / Noise) où C est la puissance du signal reçu et N la puissance du bruit. Pour le mesureur correctement il faut syntoniser le canal sur sa fréquence centrale.
Page 231 Signal de TV numérique SATELLITE/ECO de SECONDE génération A1.1.4 (standard DVB-S2 / modulation QPSK/8PSK) Paramètres DVB-S2 Largeur de bande du canal ► Largeur (en fréquence) occupée par le transpondeur satelLite/Eco, qui peut aller de 1,3 MHz à 60,75 MHz. Inversion Spectrale ►...
Page 232 Erreur de modulation. Le MER représente le rapport entre la puissance moyenne du signal DVB et la puissance moyenne du bruit présent dans la constellation du signal. À côté du MER parait la mesure du Link Margin (LM). Le LM est équivalent à...
Page 233 Signal de TV numérique sur RÉSEAU CÂBLÉ PREMIÈRE A1.1.5 génération (standard DVB-C/modulation QAM) Paramètres DVB-C Largeur de bande du canal ► C'est la largeur de bande du canal. Jusqu'à 9,2 MHz. Inversion Spectrale ► Détecte si une inversion spectrale a été appliquée sur le signal d’entrée Vitesse de Symbole ►...
Page 234 Mesures DVB-C Puissance Puissance mesuré sur toute la largeur de la bande du canal. Rapport Porteuse / Bruit (Carrier / Noise) où C est la puissance du signal reçu et N la puissance du bruit. Pour le mesureur correctement il faut syntoniser le canal sur sa fréquence centrale.
Page 235 Signal numérique RÉSEAU CÂBLÉ SECONDE A1.1.6 génération (standard DVB-C2/modulation COFDM) Paramètres DVB-C2 Largeur de bande du canal ► Largeur (en fréquence) occupée par le canal. Elle peut être de 6 MHz, 7 MHz ou 8 MHz. Inversion Spectrale ► Détecte si une inversion spectrale a été appliquée sur le signal d’entrée. Intervalle de Garde ►...
Page 236 Mesures DVB-C2 Puissance Puissance mesuré sur toute la largeur de la bande du canal. Rapport Porteuse / Bruit (Carrier / Noise) où C est la puissance du signal reçu et N la puissance du bruit. Pour le mesureur correctement il faut syntoniser le canal sur sa fréquence centrale.
Page 237 A1.2 Signaux ANALOGIQUES Bande Terrestre A1.2.1 TV Analogique Dans le mode de mesure de signaux analogiques en bande terrestre, les mesures disponibles sont : NIVEAU ► Indication du niveau de la porteuse vidéo syntonisée. ► Rapport entre le niveau du signal modulé et la puissance du bruit équivalent sur toute la largeur du canal (suivant le standard de TV).
Page 238 Bande SatelLite/Eco A1.2.2 TV analogique Dans le mode de mesure de signaux analogiques sur la bande satelLite/Eco, les mesures disponibles sont : Niveau ► Mesure de niveau de la porteuse syntonisée. ► Rapport entre le niveau du signal modulé et la puissance du bruit équivalent sur toute la largeur du canal (suivant le standard de TV).
Page 239 ANNEXE 2 COMMENT INSTALLER UNE PARABOLE A2.1 RÉGLAGE D’UNE PARABOLE À L’AIDE DU RANGER Un peu d’histoire A2.1.1 Le premier satelLite/Eco artificiel 'Sputnik I' fut lancé le 4 Octobre 1957 par l'ancienne Union Soviétique. Bien qu'il avait à peu près la taille d'un ballon de basket et un poids de moins de 100 kg, son lancement est passé...
Page 240 Par contre, l'antenne nécessaire pour recevoir le signal de test émis depuis le 'Telstar I' était énorme, en forme de conne et avec une hauteur de 48 mètres ! Et voilà que quarante ans plus tard, on peut dire que l'être humain a battu tous les records imaginables, avec des satelLite/Ecos géostationnaires DBS de haute puissance qui contiennent une grande quantité...
Page 241 Le réflecteur est un élément passif. Simplement il reflète les signaux provenant du satelLite/Eco de façon à collimer les différents faisceaux vers le LNB. Figure A2.4. Le LNB (“Low Noise Block-converter” ou bloc convertisseur à faible bruit) est un dispositif actif, fruit de la grande évolution dans la fabrication de circuits RF, qui inclut à...
Page 242 ALIMENTATION POLARISATION BANDE 13 VDC VERTICALE BASSE 18 VDC HORIZONTALE BASSE 13 VDC + 22 kHz VERTICALE HAUTE 18 VDC + 22 kHz HORIZONTALE HAUTE En d'autres mots, le LNB va sortir un ensemble différent de transpondeurs suivant la tension d'alimentation que l'on utilise. Figure A2.5.
Page 243 Figure A2.6. Avec cette information sous la main, nous pouvons maintenant calculer les angles d'élévation et azimut qui nous permettront d'orienter notre parabole vers le satelLite/Eco. Il y a plusieurs formules pour faire cela, mais une fois de plus Internet peut nous être utile ! Il existe aussi des applications gratuites pour le mobile, comme Dish Aligner, qui calculent l’élévation et l’azimut suivant la position actuelle déterminée par le GPS du mobile.
Page 244 Figure A2.7. Identifier le satelLite/Eco trouvé A2.1.4 Et c'est ici que le RANGER entre en action. Notre parabole est maintenant plus ou moins "orientée" vers la direction ou nous imaginons se trouve notre satelLite/Eco. Avec le RANGER branché à la sortie du LNB, nous sélectionnons la bande satelLite/Eco, nous passons au mode pointage d'antenne, avec un span de 200 MHz et nous fixons la tension d'alimentation à...
Page 245 Figure A2. 8. Syntonisez n’importe quel de ces transpondeurs numériques en mode fréquence en utilisant le joystick et le curseur qui apparait sur l’écran. Le RANGER vous indiquera le satelLite/Eco et/ou la position orbitale après quelques secondes ¡ Si nous n'avons pas eu de la chance et il ne s'agit pas du bon satelLite/Eco mais d'un satelLite/Eco voisin, il suffit de bouger très doucement la parabole jusqu'à...
Page 246 Option 2: Syntonisation par canal ► Nous pouvons choisir le plan de fréquences du satelLite/Eco, depuis le menu de configuration de l'appareil, et travailler par syntonie par canal. Le RANGER est livré avec les plans des satelLite/Ecos les plus courants, mais il est possible d'en rajouter ou de les modifier à...
Page 247 Information sur l’audio. TYPE: Type de codage et débit de l’audio. ► FORMAT: Forma d’audio. Quantification linéaire, fréquence ► d’échantillonnage, type de reproduction. LANGUE: Langue d’émission. ► PID: Identifiant de l’audio. ► En tout moment il est possible de visualiser la LISTE DE PROGRAMMES, en appuyant sur la touche F3 qui affichera tous les programmes et services disponibles sur le canal syntonisé.
Page 248 ANNEXE 3 COMMANDES DiSEqC A3.1 Introduction au DiSEqC Le DiSEqC (Digital SatelLite/Eco Equipment Control) est un protocole ouvert créé par Eutelsat en 1997 comme standard de communication entre les récepteurs satelLite/Eco périphériques externes. communications DiSEqC sont basées sur des commandes de contrôle qui voyagent ensemble avec la tension d’alimentation, à...
Page 249 Polarisation Alimentation Bande (linéaire/circulaire) 13 V Basse Verticale/Droite 18 V Basse Horizontale/Gauche 13 V + 22 kHz Haute Verticale/Droite 18 V + 22 kHz Haute Horizontale/Gauche Remarque: Les LNB acceptent un rang de valeurs très large pour ces tensions, usuellement 10-14,5V (pour les 13V) et 15,5-20V (pour les 18V). Dans le RANGER, le choix de la bande et la polarisation peut se faire depuis plusieurs menus (toutes les façons indiquées étant équivalentes):...
Page 250 A3.4 Dans les installations individuelles Le commutateur Tone-burst (2 entrées – 1 sortie) A3.4.1 Figure A3. 1. C’est le commutateur DiSEqC le plus simple. Il utilise les commandes « SAT A/B » et permet de commuter entre deux LNB Universels différent: Commande Entrée sélectionnée SAT A...
Page 251 Le LNB Monobloc A3.4.2 Figure A3. 2. Un LNB Monobloc est un module formé par 2 LNB Universels reliés par un commutateur Tone-burst (2 entrées – 1 sortie). Donc il peut être piloté exactement de la même façon. Il existe également des versions TWIN (2 sorties indépendantes), QUAD (4 sorties indépendantes) et OCTO (8 sorties indépendantes).
Page 252 Comme on peut observer sur le schéma ci-joint, il s’agit de commutateurs « OPTION » et « POSITION » en cascade. Pour le piloter, il faut envoyer une commande OPTION, puis une commande POSITION, ayant ainsi un total de 4 possibilités.
Page 253 Le signal est distribué dans le réseau à l’aide de multiswitchs multiprise. Le nombre d’entrées et de sorties est variable. Le nombre d’entrées dépend du nombre de satelLite/Ecos (LNB).Normalement un multiswitch inclut aussi une entrée pour le signal de TV terrestre. Le nombre de sorties dépend du nombre de terminaux (récepteurs) qui peuvent être branchés au multiswitch.
Page 254 Dans le menu DiSEqC RANGER, choisir la bande et polarisation désirées et envoyer la commande SAT A, comme indiquée sur la table suivante : Bande Polarisation Commande Basse Horizontale SAT A Basse Verticale SAT A Haute Horizontale SAT A Haute Verticale SAT A Très important:...
Page 255 Comme dans le cas précédent, si pour un certain satelLite/Eco on désire changer de bande ou polarisation, il ne suffit pas de changer le paramètre correspondant, mais il faut par contre aussi envoyer la commande SAT A/B correspondante pour provoquer la commutation (même si on ne change pas de satelLite/Eco). Bande Polarisation Commande...
Page 256 Bande Polarisation Commande SatelLite/Eco Basse Horizontale OPT/POS A-A SatelLite/Eco -1 Basse Verticale OPT/POS A-A SatelLite/Eco -1 Haute Horizontale OPT/POS A-A SatelLite/Eco -1 Haute Verticale OPT/POS A-A SatelLite/Eco -1 Basse Horizontale OPT/POS A-B SatelLite/Eco -2 Basse Verticale OPT/POS A-B SatelLite/Eco -2 Haute Horizontale OPT/POS A-B...
Page 257 COMMANDES SWITCH 3A SWITCH 3B SWITCH 4A SWITCH 4B ALLUMER RESET STANDBY Programmes ► Il existe huit programmes prédéfinis qui effectuent des fonctions basiques de contrôle d’un commutateur de deux ou quatre entrées. En plus, il dispose aussi de programmes plus complets qui permettent de contrôler des installations avec 8 ou 16 antennes satelLite/Eco en utilisant des dispositifs SPAUN ou commutateurs Commited/Uncommited.
Page 258 Programmes DiSEqC Sat A (Toneburst) Sat B (Toneburst) Switch Uncom.1/AA Switch Uncom.1/AB Switch Uncom.1/BA Switch Uncom.1/BB Switch Uncom.2/AA Switch Uncom.2/AB Switch Uncom.2/BA Switch Uncom.2/BB Avril 2015...
Page 259 ASCII. Cela assure la compatibilité entre différents types d’ordinateurs. Pour activer le port série virtuel, il est nécessaire d’installer un drivers (pilotes) spécifique. Ce driver est téléchargeable depuis le site web de PROMAX. Connexions ►...
Page 260 A4.3 Modo d’Opération RANGER accepte des commandes à distance dès qu’on le met en fonctionnement. Il n’est pas nécessaire de mettre le mesureur en un mode spécial de contrôle à distance, sinon que ce mode est activé automatiquement dès qu’une commande complète lui parvient. Le protocole de communication est le suivant : RANGER transmet un code XON (11H) à...
Page 261 Les commandes doivent être toujours envoyées en lettres majuscules et ne peuvent pas être éditées en ligne. Dès qu’un caractère est reçu et enregistré dans le buffer du il n’est plus possible de le rectifier ou l’éditer. RANGER Les commandes de contrôle à distance sont divisées en deux groupes : ordres et interrogations.
Page 262 A4.5 Tableau de Commandes à Distance Description BATTERY Fournit des informations sur l’état actuel de la batterie. CAPTURE Crée un fichier à partir des données affichées sur l’écran, sous format PNG/XML CAPTURE READ Lit le fichier de la capture d’écran en cours. DISEQC Fournit la liste disponible de programmes DiSEqC et en envoit un de spécifique.
Page 263 BATTERY Description Fournit des informations sur l’état actuel de la batterie. Interrogation *?BATTERY parameter Réponse *BATTERY parameter_resp parameter parameter_resp Description parameter_resp <empty LEVEL, Fournit ensemble > PERCENT, TIME, d’informations l’état SMART actuel de la batterie (voir ci- BATTERY, dessous chacun CHARGER paramètres).
Page 264 CAPTURE READ Description Lit le fichier de la capture d’écran en cours. Interrogation *?CAPTURE BLOCK=bbbb <CR> Réponse *CAPTURE SIZE= size bbbb Descripción bbbb bbbb est le nombre de bytes de chaque bloc de données. Les données du fichier sont envoyés en blocs, chaque bloc est confirmé...
Page 265 DISEQC Description Fournit la liste disponible de programmes DiSEqC et en envoit un de spécifique. Interrogation *?DISEQC PROGRAMS<CR> Réponse *DISEQC PROGRAMS= PROGRAMS=nn program_name Réponse Description lnb_resp PROGRAMS=nn nombre programmes disponibles. program_name Nom descriptif des programmes disponibles. Configuration: *DISEQC PROGRAM=program_name program_name Description program_name POS_AB_A Envoit le programme DiSEqC indiqué.
Page 266 INSTALLATION Description Fournit des informations sur les chantiers. Interrogation *?INSTALLATION install Réponse *INSTALLATION install_resp install install_resp Description install_resp <vide> NUMBER=nn Nombre (nn) de chantiers. CURRENT NAME=name Nom (name) du chantier en cours. TER-CH=nn Nombre (nn) plans fréquences terrestres dans le chantier en cours.
Page 267 INSTALLATION CURRENT Description Fournit des informations sur le chantier en cours. Interrogation *?INSTALLATION CURRENT current=nn Réponse *INSTALLATION NAME=current_resp current Description nn (valeur Description current_resp décimale) <vide> <vide> Données disponibles pour le chantier en cours. TER-CH Index plan Terrestre. Nom du plan terrestre avec index “nn”.
Page 268 INSTALLATION CURRENT REMOVE Description Efface les fichiers d’un certain type du chantier en cours. Configuration *INSTALLATION CURRENT REMOVE tag=name Description tag SPECTRUM Fichier de spectre. TER-CH Fichier de plan terrestre. SAT-CH Fichier de plan satelLite/Eco DISEQC_PROGRAM Fichier de programmes DISEQC. Fichier de captures d’écran.
Page 269 INSTALLATION FILE Description Lecture d’un fichier “xml” du chantier en cours et transfert vers le PC. Interrogation *?INSTALLATION CURRENT tag=name BLOCK=bbbb Réponse *INSTALLATION SIZE=size Description tag SPECTRUM Lecture de captures de spectre du chantier en cours. TER-CH Lecture de plans de fréquence terrestre du chantier en cours.
Page 270 INSTALLATION PC FILE Description Envoyer un fichier depuis le PC vers le chantier en cours. Configuration *INSTALLATION CURRENT tag=name SIZE=size BLOCK=bbbb Description tag SPECTRUM Fichier de capture de spectre dans le chantier en cours. TER-CH Fichier de plan de fréquences terrestre dans le chantier en cours.
Page 271 INSTALLATION PC ZIP Description Envoyer un fichier depuis le PC vers le mesureur sous format de fichier ZIP contenant tous les fichiers d’un chantier. Configuration *INSTALLATION ZIP NAME=name SIZE=size BLOCK=bbbb name Description name abcd Nom (“abcd”) du chantier. size Description size Taille en bytes (nnn en décimal) du fichier à...
Page 272 Description Fournit /configure la sortie d’alimentation LNB. Interrogation *?LNB lnb Réponse *LNB lnb = lnb_resp Description lnb_resp OUTPUT Sortie actuellement sélectionnée. ENABLE Tension activée(ON) ou désactivée (OFF). VOLTAGE Dernière mesure de tension d’alimentation LNB. CURRENT Dernière mesure d’intensité d’alimentation LNB. AVAILABLE Tensions de sortie disponibles pour la configuration actuelle.
Page 273 MEASURE Description Fournit les valeurs des mesures. Interrogation *?MEASURE measure Réponse *MEASURE measure=measure_resp units measure Description measure_resp Toutes les mesures actives. <vide> Puissance d’un canal numérique. POWER Niveau d’un canal analogique. LEVEL C/N du canal mesuré (dB). Rapport porteuses Vidéo/Audio. Valeur de la mesure du MER.
Page 274 MODE Description Fournit/Configure le mode de fonctionnement du mesureur. Interrogation *?MODE Réponse *MODE mode_resp mode_resp Description mode_resp Mode TV TV+SP+MEASURE Mode TV avec spectre et mesures TV+PARAMETERS Mode TV avec paramètres du TS Mode spectre SP+MEASURE Mode spectre avec mesures SP+MEASURE+TV Mode spectre avec mesures et TV MEASURE...
Page 275 Description Fournit/configure les services (programmes). Interrogation *?PSI Réponse *PSI STATUS=status_resp NUMBER=number_resp ONID=onid NID=nid TSID0tsid NETWORK=name status_resp Description status_resp ACQUIRED Services du canal reçus. IN_PROGRESS En cours de réception des services du canal FAIL Échec dans la réception des services. STOPPED Arrêt de la réception.
Page 276 Interrogation *?PSI SERVICE=CURRENT AUDIO Réponse *PSI NUMBER=nn AUDIO=aa PID=pid BITRATE=bitrate TYPE=type FORMAT=format LANGUAGE=language reply Description reply Numéro d’audio. Index d’audio. Numéro de PID. bitrate Débit en kbps. type Type d’audio (MPEG-1, DD, DD+...). format Format d’audio (Stéréo/Mono...). language Langue de l’audio. Interrogation *?PSI SERVICE=service AUDIO Réponse...
Page 277 Description Configure/fournit la date et heure actuelles Interrogation *?RTC rtc Réponse *RTC rtc=rtc_resp rtc_resp Description rtc_resp DATE=date TIME=time Affiche la date, l’heure et FORMAT=format format utilisé pour la date actuelle. TIME hh:mm:ss Heures:minutes:secondes. jour/mois/année. DATE DD/MM/YYYY jour/mois/deux dernières chiffres de l’année. DD/MM/YY mois/jour/année.
Page 278 SIGNAL Description Fournit/configure plusieurs caractéristiques du signal. Interrogation *?SIGNAL signal Réponse *SIGNAL signal=signal_resp signal Description signal_resp TYPE Standard du signal. Code rate. BANDWIDTH Largeur de bande. Symbol rate. Inversion spectrale (ON/OFF) MODE Mode FFT pour modulations COFDM. Intervalle de garde CONSTELLATION Constellation.
Page 279 SPECTRUM Description Configure le span et/ou le niveau de référence du spectre. Configuration *SPECTRUM spectrum=spectrum_config spectrum spectrum_config Description spectrum_config nn.n Valeur numérique du niveau de référence en unités de la bande en cours. SPAN nnnF nnn=Valeur numñerique span. F= Ordre de grandeur du span. Valeurs de F: <vide>...
Page 280 TUNE Description Fournit la fréquence en cours/configure une fréquence. Interrogation *?TUNE Réponse *TUNE BAND=band_resp FREQ=freq_resp band_resp Description band_resp Bande terrestre Bande satelLite/Eco freq_resp Description freq_resp nnnK nnn=Valeur numérique de la fréquence; K= (kHz) Configuration *TUNE BAND= band_conf FREQ= freq_conf band_conf Description band_conf Bande terrestre Bande satelLite/Eco...
Page 281 TUNE PLAN Description Configure le plan de fréquences. Configuration *TUNE PLAN= plan_conf plan_conf Descriptio plan_conf Code alphanumérique qui identifie le plan. Description Fournit la version du firmware installé. Interrogation *?VER Réponse *VER ver_resp ver_resp Description ver_resp x.yy.zzz Code numérique qui identifie la version de firmware.
Page 282 ANNEXE 5 OP-002-PS: OPTION OPTIQUE + ENTRÉE RF  AUX. 5 GHz A5.1 GÉNÉRAL A5.1.1 Description Cette annexe contient les instructions d’utilisation pour l’option: OP-002-PS: Mesureur Sélectif de Puissance Optique + Convertisseur Sélectif Optique/RF + Entrée RF AUX. 5 GHz. L'évolution du marché...
Page 283 A5.2 DESCRIPTION DU FONCTIONNEMENT INTERNE Le mesureur sélectif se compose, en premier lieu, d’un filtre triple pour les longueurs d’onde 1310, 1490 et 1550 nm. Ce filtre sépare chaque longueur d’onde et dirige chacune d’elles vers un circuit indépendant composé d’un senseur de lumière.
Page 284 A5.3 Test de fibre optique A5.3.1 Description La fonction optique de ce module permet de certifier une installation de télécommunications moyennant la calibration des signaux de l’installation et la mesure ultérieure sur chaque prise utilisateur. RANGER avec l’option optique installée est capable de mesurer de façon simultanée et sélective les trois longueurs d’onde utilisées habituellement en fibre optique (1310, 1490 et 1550 nm).
Page 285 Par la suite on décrit les éléments de la fenêtre de test de fibre optique: Description de l’écran ► Figure A5.3. Indication de l’état en fonction du niveau d’atténuation. Niveau de puissance du signal. Longueur d’onde du signal (nm). Niveau de puissance du signal de référence enregistré au moment de calibrer et qui est utilisé...
Page 286 A5.3.3 Options de menu Sur la partie inférieure de l'écran on retrouve trois menus accessibles à travers les touches de fonction. Quitter. Capturer les valeurs actuelles et les enregistrer comme valeurs de référence (calibrer). Accéder au menu Avancé. Dans le menu Avancé on retrouve deux paramètres pour la configuration du test de fibre optique : Limite Référence: ►...
Page 287 Étape 1. Capturer les mesures de référence (calibrage). ► Branchez le connecteur SC de la jarretière au connecteur de sortie du générateur PROLITE/ECO-105. Branchez le connecteur FC de la jarretière au connecteur d’entrée optique du (Voir figure ci-dessous). RANGER Allumez le PROLITE/ECO-105 et le RANGER Sur le dans l’écran de MESURES ou SPECTRE, appuyez...
Page 288 Phase 2.- Effectuer le Test d’Atténuation. ► Branchez le PROLITE/ECO-105 sur un point d’origine de la transmission du réseau optique, comme par exemple sur la station de tête de l’immeuble. Laissez le PROLITE/ECO-105 en mode SIMULTANÉ afin de générer les trois longueurs d’onde de façon simultanée (1310 nm, 1490 nm et 1550 nm).
Page 289 A5.4 Convertisseur sélectif Optique vers RF A5.4.1 Description Le convertisseur sélectif dispose en entrée d’un filtre qui sépare chacune des trois longueurs d’onde et les redirige vers un circuit indépendant composé d’un photosenseur, qui permet d’extraire le signal RF transporté. Le signal RF de chaque longueur d’onde est ensuite injecté...
Page 290 A5.4.2 Fonctionnement La connectique pour utiliser cette fonction est la suivante : Figure A5.6. Vue supérieure du (avec l’option optique installée). RANGER Jarretière optique (fournie avec l’option) portant le signal optique d’entrée. Cordon (fourni avec l’option) pour relier la sortie RF avec l’entrée RF. Connecteur FC-APC d’entrée du signal optique.
Page 291 A5.4.3 Configuration Le convertisseur optique/RF inclus dans l’option optique du mesureur permet d’effectuer des mesures sur le signal RF transporté par la fibre optique, exactement de la même façon que s’il s’agissait d’un signal RF reçu par du coaxial. La procédure à suivre pour faire des mesures est la suivante: Cliquez sur la touche Réglages , et dans la ligne "Source de signal"...
Page 292 Atténuateur: ► Le mesureur permet d’activer (ON) ou désactiver (OFF) un atténuateur. Cet atténuateur permet d’atténuer de 15dB le signal RF obtenu à la sortie du convertisseur. Le choix d’activer ou pas l’atténuateur dépendra du type d’installation et de la puissance RF (index de modulation). A5.5 Entrée RF Auxiliaire 5 GHz A5.5.1...
Page 293 A5.5.3 Configuration Pour visualiser un signal reçu à travers l’entrée RF auxiliaire, par exemple un signal provenant d’une LNB avec sortie directe à 5,4 GHz suivez la procédure suivante: Figure A5.9a. Avril 2015...
Page 294 Figure A5.9b.  Bande 1: 2150 - 3000 MHz; Bande 2: 3400 - 4400 MHz; Bande 3: 4400 - 5400 MHz. Avril 2015...
Page 295 A5.5.4 Description de l’écran Figura A5.10. Puissance du signal sur l’entrée RF auxiliaire Fréquence du signal sur l’entrée RF auxiliaire Fréquence intermédiaire du signal d’entrée Niveau d’alimentation de la LNB optique Entrée RF auxiliaire activée Fréquence centrale Avril 2015...
Page 296  ANNEXE 6 OP-002-GPS: OPTION COUVERTURE DE SIGNAL A6.1 Description Générale Cette annexe contient les instructions d’utilisation de l’option : OP-002-GPS: Analyse de couverture de signal avec GPS pour RANGER Cette option permet à l’utilisateur d’analyser la couverture d’un signal en mesurant sa puissance, MER et C/N.
Page 297 A6.2 Analyse de Couverture du Signal A6.2.1 Fonctionnement La fonction d’analyse de couverture est disponible pour tous les types de signaux avec lesquels le mesureur est compatible. Relier le récepteur GPS au mesureur. Dans le menu de Réglages sélectionnez la bande terrestre. Accédez au mode d’ANALYSE DE SPECTRE et syntonisez le signal pour lequel vous souhaitez analyser la couverture.
Page 298 A6.2.2 Configuration L’utilisateur peut modifier certains paramètres de l’analyse de couverture: Figure A6.1. Nom du fichier: ► L’utilisateur peut donner un nom au fichier dans lequel seront enregistrées les données. Toutes les mesures disponibles dans le mode MESURES 1/3 (fréquence, puissance/niveau, C/N, identifiant PLP, MER, CBER, LBER et LM) seront enregistrées dans le fichier de données.
Page 299 Sauvegarde: ► Il y a deux options possibles: Interne ou USB. Avec l’option interne le fichier contenant les données est sauvegardé dans la mémoire interne de l’appareil. Tandis qu’avec l’option USB le fichier de données est enregistré sur une clé USB préalablement reliée sur le connecteur micro-USB du mesureur.
Page 300 Fenêtre 2 contenant les suivantes informations sur le signal : Mesures de Puissance, C/N, MER du signal au cours du temps. Ces valeurs sont aussi affichées graphiquement pour un laps de temps (span) défini par l’utilisateur dans la configuration. Fenêtre 3 contenant les suivantes informations sur le signal : Temps écoulé: Temps écoulé...
Page 301 État du GPS: Affiche une liste et un graphique des satelLite/Ecos détectés ► pour déterminer le signal GPS. Il indique également les données de longitude, latitude, heure et dates universelles, satelLite/Ecos visibles et état du GPS (accroché ou pas). Figure A6 3. A6.3 Traitement des fichiers de données A6.3.1...
Page 302 Choisissez l’option "Ouvrir avec" et sélectionnez Excel 2007 (ou la version d’Excel qui soit disponible). Figure A6 4. Excel va essayer d’ouvrir le fichier et vous demandera la méthode à suivre pour importer les données XML: Figure A6 5. Avril 2015...
Page 303 Choisissez l’option qui permet d’appliquer une feuille de style. Dans le champ en-dessous doit apparaitre le nom du fichier "COVERAGE.xsl". Figure A6 6. Ainsi Excel va ouvrir et afficher les données XML avec le format défini dans le fichier XSL. Cette étape peut prendre plusieurs secondes, suivant la taille du fichier XML.
Page 304 A6.3.3 Présentation des mesures sur Google Earth Pour cette procédure il faut que Google Earth soit préalablement installé dans l’ordinateur, et que celui-ci dispose d’un accès sur Internet. : Ouvrez un navigateur web et cherchez un convertisseur de format Excel vers format KML , par exemple, en faisant une recherche dans Google "excel a KML "...
Page 305 Cliquez sur l’icône d’exploration (BROWSE): Figure A6 8. Dans la nouvelle fenêtre qui apparait, naviguez dans les fichiers pour trouver le fichier Excel que vous aviez créé dans l’étape 9 du chapitre précédent. Figure A6 9. Après avoir sélectionné le fichier, cliquez sur l’option Voir dans Google Earth (VIEW ON GOOGLE EARTH): Figure A6 10.
Page 306 Le site web va convertir les fichiers et ensuite vous demandera si vous souhaitez sauvegarder le fichier résultant ou bien l’ouvrir directement avec le logiciel Google Earth. Sélectionnez Ouvrir avec (Open with) Google Earth. Figure A6 11. Google Earth va essayer d’ouvrir les trois feuilles Excel décrites précédemment (voir étape 7 du chapitre précédent).
Page 307 Désactivez la première et la deuxième feuille et cliquez sur la troisième feuille pour la visualiser. Figure A6 13. Le symbole du drapeau jaune indique le premier et le dernier point de mesure de couverture. Les autres points de mesure sont représentés avec le symbole C.
Page 308  ANNEXE 7 OP-002-DAB : OPTION DAB/DAB+ A7.1 Description Cette annexe contient les instructions d’utilisation de l’option: OP-002-DAB: Analyse de signaux DAB/DAB+ Cette option permet de détecter, mesurer, analyser et écouter le son de signaux de radio numérique DAB y DAB+. La norme DAB (Digital Audio Broadcasting) est un standard de diffusion de radio numérique conçu aussi bien pour les récepteurs domestiques que portatifs pour la diffusion d’audio par voie terrestre ou satelLite/Eco qui permet en plus...
Page 309 A7.3 Mode MESURES Les vues disponibles pour un signal DAB/DAB+ en mode MESURES sont: Figure A7 1. Mesures 1/3 Figure A7 2. Mesures 2/3 Figure A7 3. Mesures 3/3 Avril 2015...
Page 310 A7.4 Mode ANALYSE DU SPECTRE Les vues disponibles pour un signal DAB/DAB+ en mode SPECTRE sont: Figure A7 4. Spectre 1/3 Figure A7 5. Spectre 2/3 Figure A7 6. Spectre 3/3 Avril 2015...
Page 311 A7.5 Mode TV Les vues disponibles pour un signal DAB/DAB+ en modo TV sont: Figure A7 7. TV 1/3 Figure A7 8. TV 2/3 Figure A7 9. TV 3/3 Avril 2015...
Page 312 ANNEXE 8 CONTENU MULTIMEDIA Ci-dessous la liste de vidéos multimédia contenues dans cette notice: TITRE LIEN http://youtu.be/aM-jHnsTQmY Introduction à la famille HD RANGER http://youtu.be/aM-jHnsTQmY Introduction au HD RANGER 2 http://youtu.be/48klYEAR_ZU Menus de navigation http://youtu.be/PBNogaiATQ0 Changement entre satelLite/Eco/terrestre http://youtu.be/YcYcOjHapsQ Syntonisation par canal ou fréquence Transpondeurs DVB-S2 multistream http://youtu.be/AWBIhPt9h18...
