A5.4.2
Fonctionnement
La connectique pour utiliser cette fonction est la suivante :

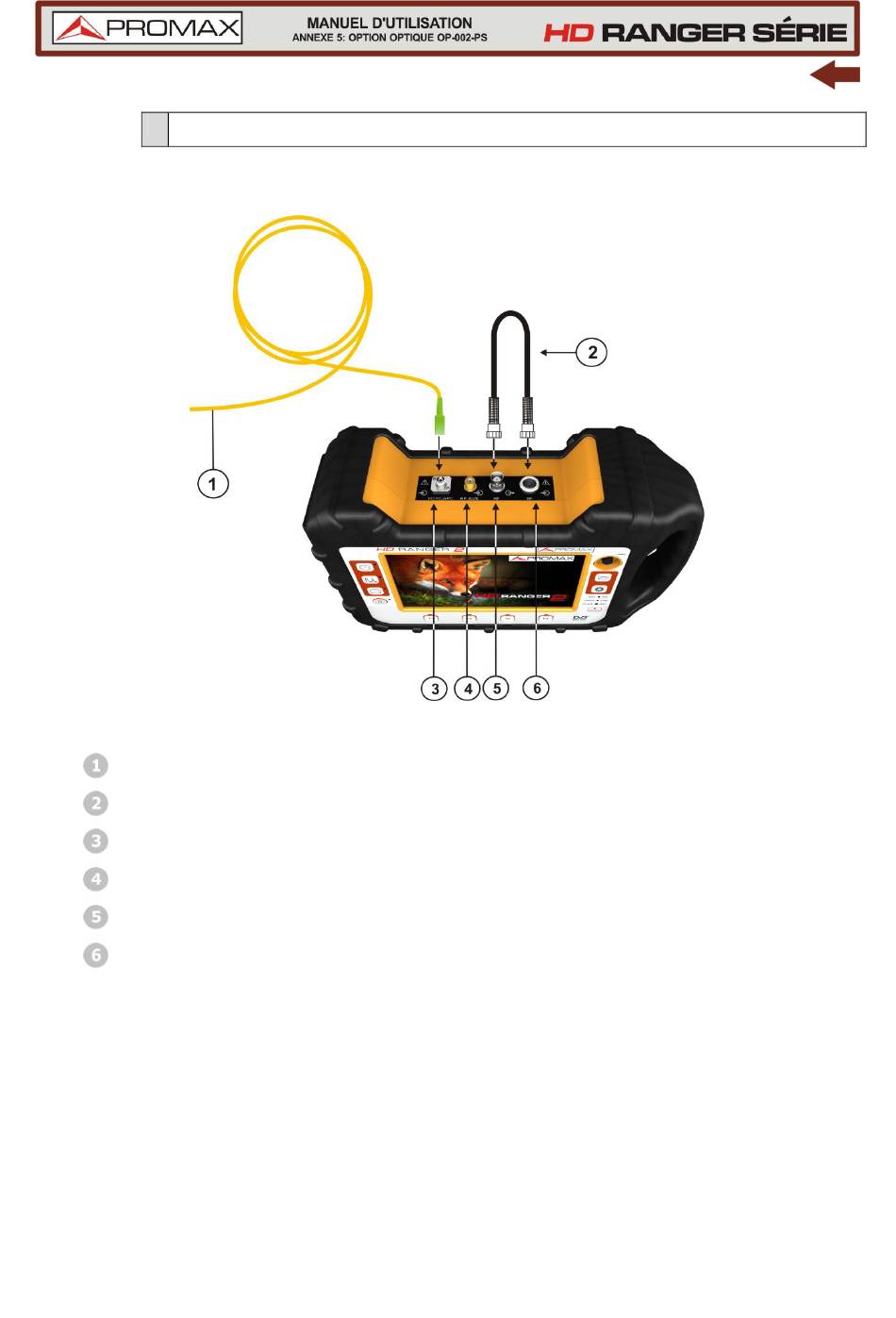

Figure A5.6. Vue supérieure du
(avec l'option optique installée).
HD
2
RANGER
Jarretière optique (fournie avec l'option) portant le signal optique d'entrée.
Cordon (fourni avec l'option) pour relier la sortie RF avec l'entrée RF.
Connecteur FC-APC d'entrée du signal optique.
Connecteur SMA (entrée RF auxiliaire)
Connecteur BNC de sortie du convertisseur optique/RF.
Connecteur universel pour fiches F/F ou F/BNC d'entrée du signal
provenant du convertisseur optique.
66
Avril 2015
