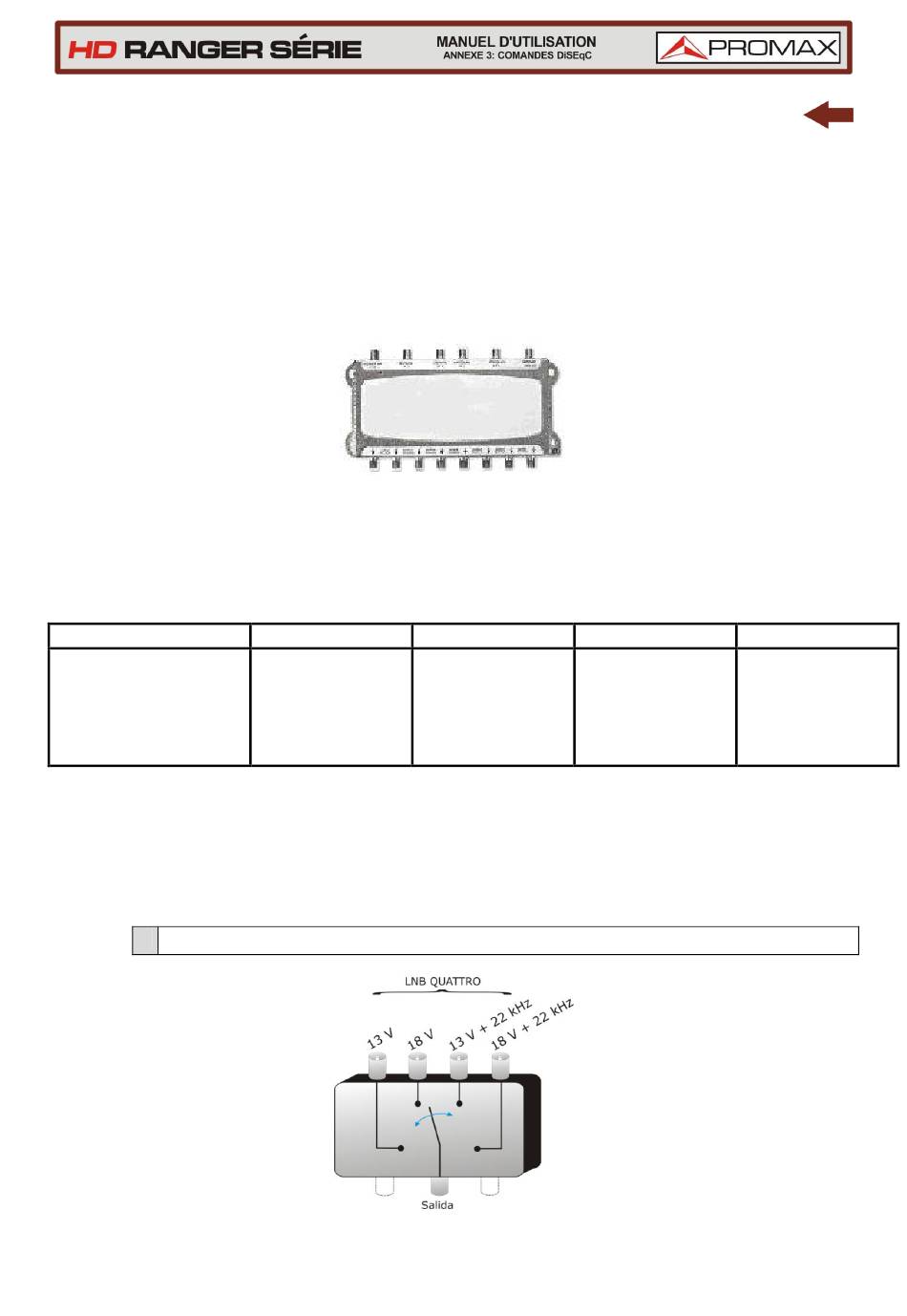

Le signal est distribué dans le réseau à l'aide de multiswitchs multiprise. Le
nombre d'entrées et de sorties est variable. Le nombre d'entrées dépend du
nombre de satelLite/Ecos (LNB).Normalement un multiswitch inclut aussi une
entrée pour le signal de TV terrestre. Le nombre de sorties dépend du nombre de
terminaux (récepteurs) qui peuvent être branchés au multiswitch. De plus, les
multiswitch cascadables incorporent un passant du signal pour pouvoir en
brancher plusieurs en cascade et donc donner accès à davantage d'utilisateurs.
Exemples de multiswitch
►
Multiswith 9/4
Multiswitch 5/16
Multiswitch 17/16
...
Par la suite nous ne tiendrons pas compte de l'entrée TV terrestre, étant donné
que ça n'intervient pas au niveau du signal satelLite/Eco. Aussi, les exemples
indiqués ne montrent qu'une seule sortie : dans le cas de plusieurs sorties, le
même schéma de fonctionnement se reproduit pour chacune d'elles, puisqu'elles
sont indépendantes les unes des autres.
Multiswitch (1 satelLite/Eco)
A3.5.1
Avril 2015
Figure A3. 5.
Entrées SAT
Entrées TER
8
4
16
...
Figure A3. 6.
SatelLite/Ecos
1
2
1
1
1
4
...
...
Terminaux
4
16
16
...
29
