Comme on peut observer sur le schéma ci-joint, il s'agit de commutateurs «
OPTION » et « POSITION » en cascade. Pour le piloter, il faut envoyer une
commande OPTION, puis une commande POSITION, ayant ainsi un total de 4
possibilités.
Remarque:
Programme
HD
RANGER
OPT/POS A-A
OPT/POS A-B
OPT/POS B-A
OPT/POS B-B
Ces commutateurs sont transparents aux commandes de commutation des LNB
(13V, 18V, 22 kHz). Donc une fois choisi le satelLite/Eco avec la commande
OPT/POS, on peut piloter le LNB correspondant comme d'habitude (voir LNB
Universel).
A3.5
Dans les installations collectives
La méthode la plus fréquente de distribution du signal satelLite/Eco dans les
petites collectives est la « BIS-commutée ». Cette technologie comporte
l'utilisation de LNB de type 'Quattro' (à ne pas confondre avec les 'QUAD') et de
commutateurs (multiswitchs) spécifiques pour ce type d'installations.

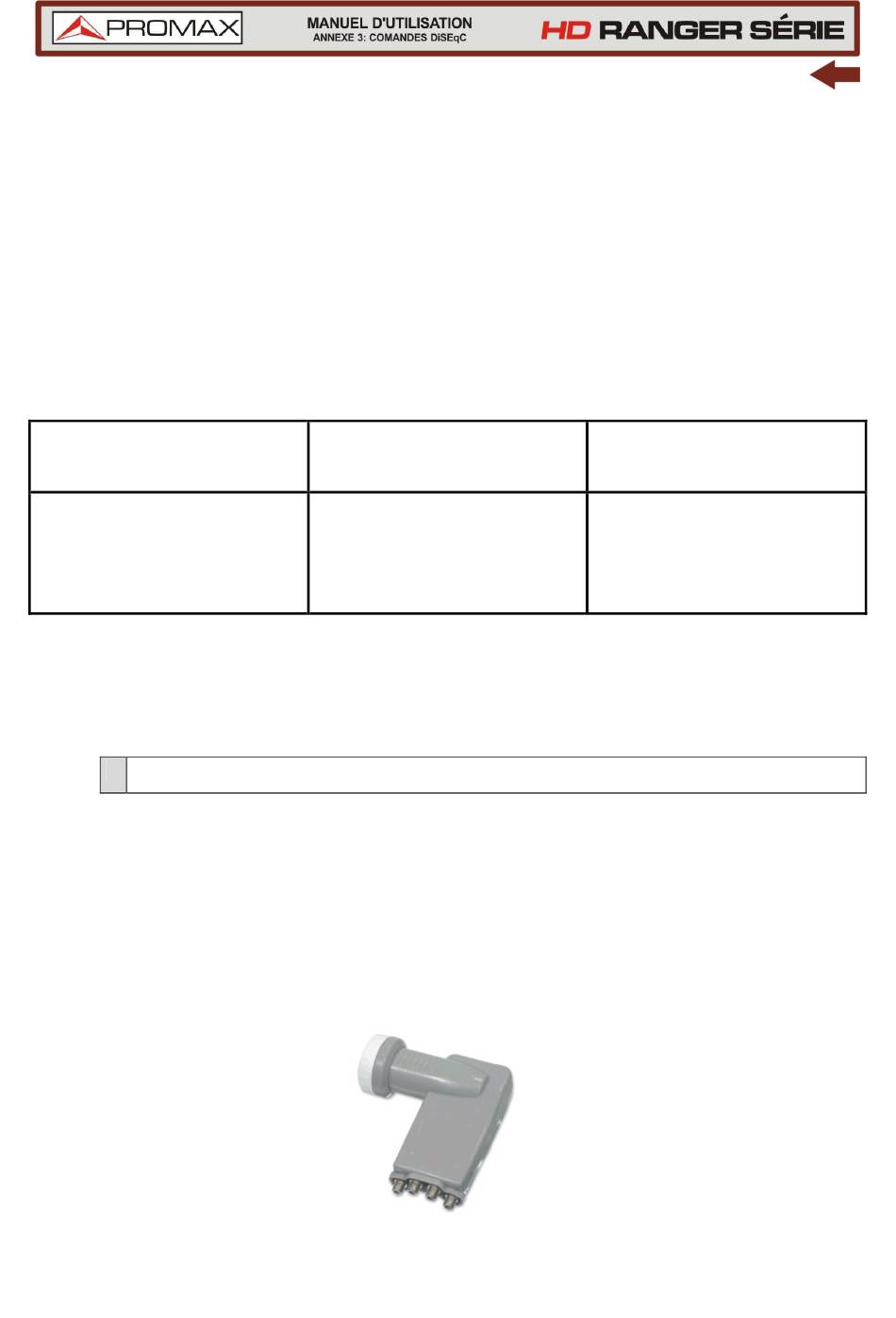

Un LNB Quattro est un LNB à 4 sorties qui fournit de façon séparée les quatre
polars (basse verticale, haute verticale, basse horizontale et haute horizontale).
Ces quatre signaux peuvent ensuite être distribués dans l'immeuble à l'aide de
multiswitch.
28
normalement les fabricants assurent la compatibilité avec les
commandes Tone-burst (SAT A/B) de façon que la deuxième étape
puisse être commutée aussi bien par des commandes « POSITION
A/B», que « SAT A/B». Ceci permet alors d'utiliser le commutateur
comme un commutateur Tone-burst de 2 entrées et 1 sortie. Avec
le
HD
RANGER, il est très simple d'utiliser ce type de
commutateurs, car il incorpore un programme spécifique «
OPT/POS »:
Combinaison de
commandes DiSEqC
Option A + Position A
Option A + Position B
Option B + Position A
Option B + Position B
Figura A3. 4.
TM
envoyées
Entrée choisie
SatelLite/Eco 1
SatelLite/Eco 2
SatelLite/Eco 3
SatelLite/Eco 4
Avril 2015
