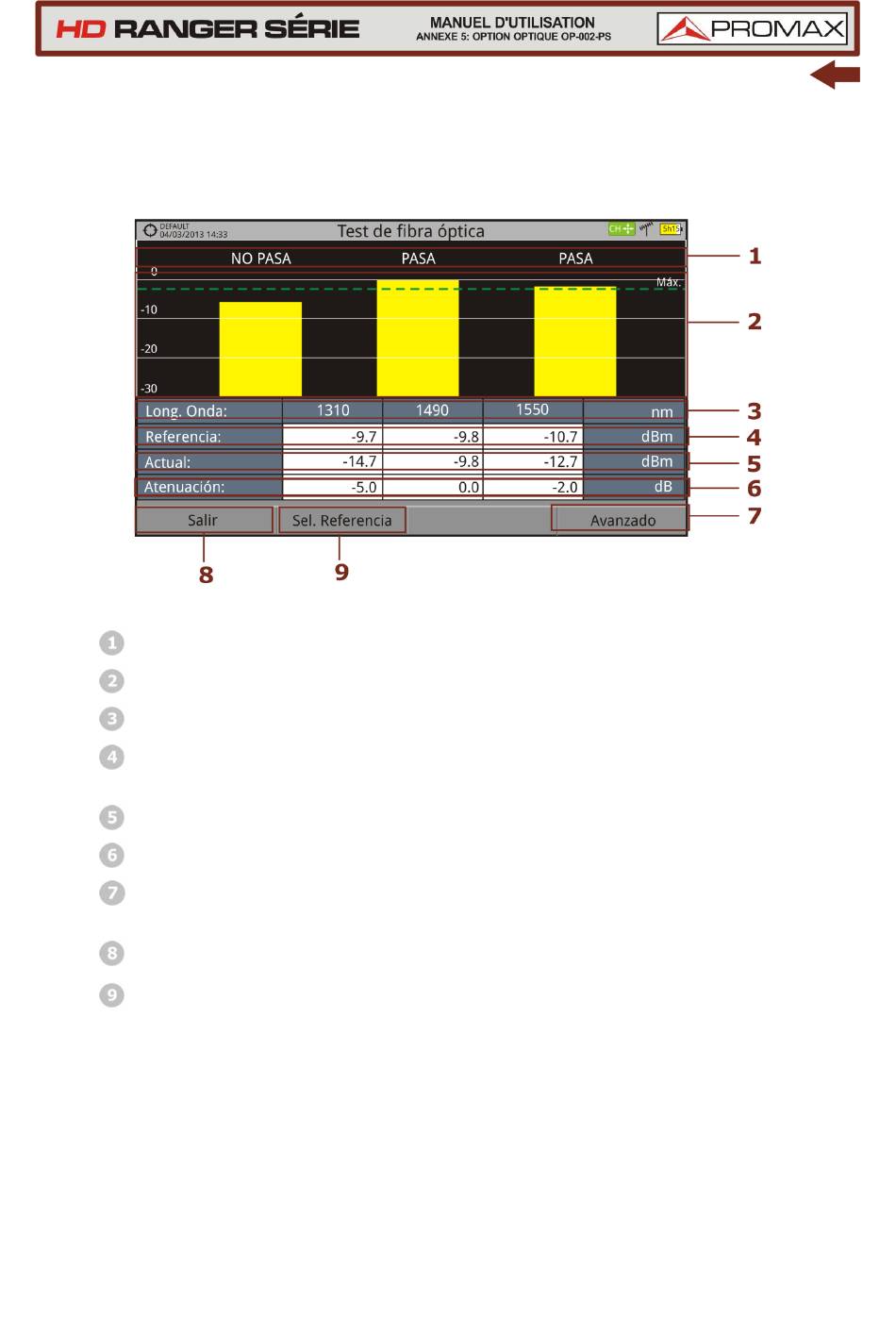

Par la suite on décrit les éléments de la fenêtre de test de fibre optique:
Description de l'écran
►
Indication de l'état en fonction du niveau d'atténuation.
Niveau de puissance du signal.
Longueur d'onde du signal (nm).
Niveau de puissance du signal de référence enregistré au moment de
calibrer et qui est utilisé pour le calcul du niveau d'atténuation (dBm).
Niveau de puissance du signal en cours (dBm).
Niveau d'atténuation (dB); Atténuation = Mesure en cours - Référence.
Touche "Avancé" pour l'accès aux options : seuil d'atténuation et
atténuation maximale (voir ligne continue Max.).
Touche "Quitter" pour quitter la fenêtre.
Touche "Établir Référence" pour capturer le signal de référence
(calibrage).
Avril 2015
Figure A5.3.
