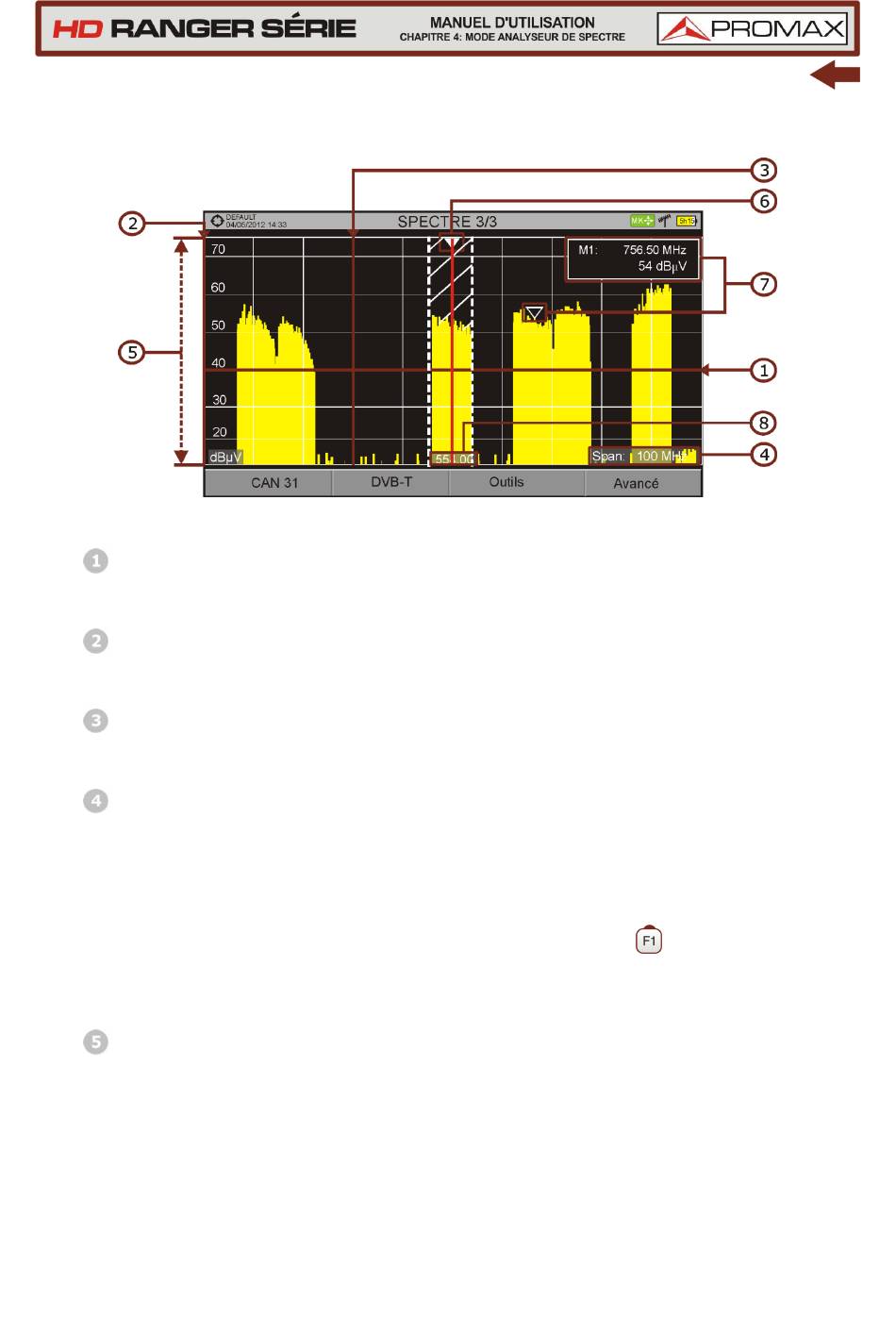

Description détaillée de l'écran de SPECTRE COMPLET
►
Figure 47.
Ligne de référence horizontale
Indique le niveau de signal.
Axe vertical
Indique le niveau de signal.
Ligne de référence verticale
Indique la fréquence.
SPAN
Il s'agit de la largeur de l'intervalle de fréquences représenté sur l'axe
horizontal.
La valeur du span apparait en bas à droite de l'écran. Elle peut être
modifiée moyennant le joystick (droite, gauche) en mode span (SP) ou à
travers la ligne span du menu de Réglages (Touche
).
Valeurs de span disponibles : Complet (toute la bande), 500 MHz,
200 MHz, 100 MHz, 50 MHz, 20 MHz et 10 MHz.
Niveau de Référence
Il s'agit du niveau maximal représenté sur l'axe vertical.
Il peut être modifié moyennant le joystick (vers le haut ou ver le bas ; en
pas de 5 dB).
Le mesureur dispose d'une option pour que le niveau de référencé soit
réglé automatiquement sur sa valeur optimale en fonction du signal
mesuré. Cette option peut être activé ou désactivé depuis le menu
PRÉFÉRENCES, onglet Mesures.
4-53
Avril 2015
