Étape 1. Capturer les mesures de référence (calibrage).
►
Branchez le connecteur SC de la jarretière au connecteur de sortie du
générateur PROLITE/ECO-105.
Branchez le connecteur FC de la jarretière au connecteur d'entrée
optique du

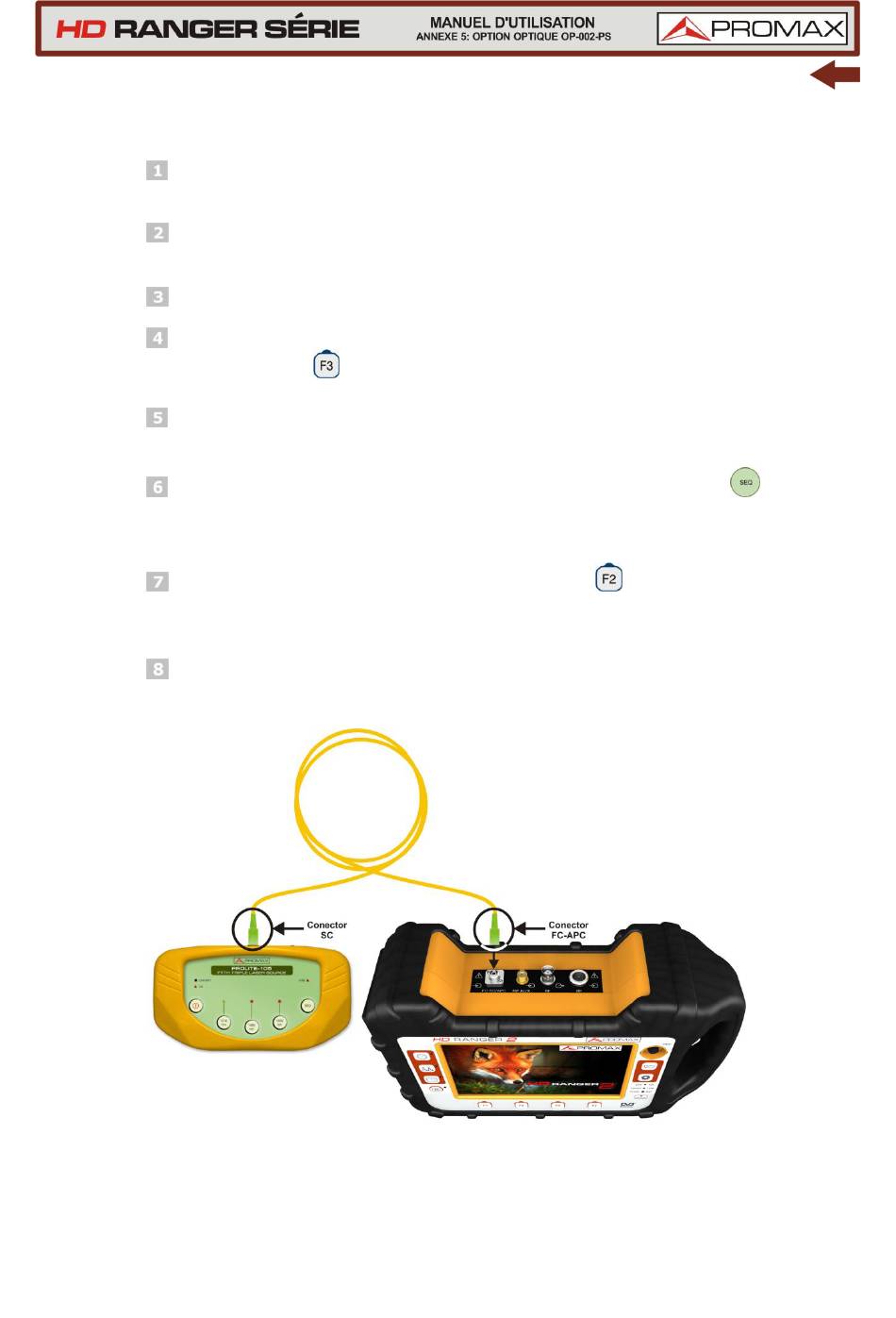

(Voir figure ci-dessous).
HD
+
RANGER
Allumez le PROLITE/ECO-105 et le
.
HD
+
RANGER
Sur le
dans l'écran de MESURES ou SPECTRE, appuyez
HD
+
RANGER
sur la touche
pour accéder au menu OUTILS.
Sélectionnez l'option TEST DE FIBRE OPTIQUE et appuyez sur le
joystick.
Sur le PROLITE/ECO-105, appuyez sur la touche SEQ
une seule
fois afin d'activer le mode SIMULTANÉ, qui permet de sortir les trois
longueurs d'onde en même temps.
Sur le
, cliquez sur la touche
ÉTABLIR RÉFÉRENCE.
HD
+
RANGER
Les mesures actuelles sont capturées et seront utilisées par la suite
comme valeurs de référence pour le calcul de l'atténuation.
Maintenant on peut passer à l'étape 2, dans laquelle on va mesurer
l'atténuation sur chaque prise d'utilisateur.
Figure A5.4.
