A5.2
DESCRIPTION DU FONCTIONNEMENT INTERNE
Le mesureur sélectif se compose, en premier lieu, d'un filtre triple pour les
longueurs d'onde 1310, 1490 et 1550 nm. Ce filtre sépare chaque longueur
d'onde et dirige chacune d'elles vers un circuit indépendant composé d'un
senseur de lumière. Un circuit mesure la puissance optique reçue par chaque
photosenseur. Le signal RF obtenu pour une certaine longueur d'onde passe
ensuite au commutateur de bandes.
Le commutateur de bandes reçoit le signal et le convertit vers une fréquence
dans la bande RF entre 65 et 2150 MHz. Dans le cas de la bande terrestre le
signal ne subit aucune conversion puisqu'il se trouve déjà dans le rang de
fréquences souhaité.
Une fois la conversion est effectuée, ce signal RF sort à travers la sortie RF que
l'utilisateur doit brancher à l'aide d'un cordon BNC à l'entrée RF du mesureur.
Ceci permet ainsi de travailler avec ce signal provenant d'une fibre optique
exactement de la même façon que s'il provenait d'un câble coaxial. Il faut tenir
en compte, dans la distribution optique, que chaque perte de 1dB optique
correspond à une perte de 2 dB en RF. Par exemple, le passage du signal optique
à travers un splitter atténue le signal optique de 3dB ce qui équivaut à une
atténuation de 6dB sur le signal RF contenu.

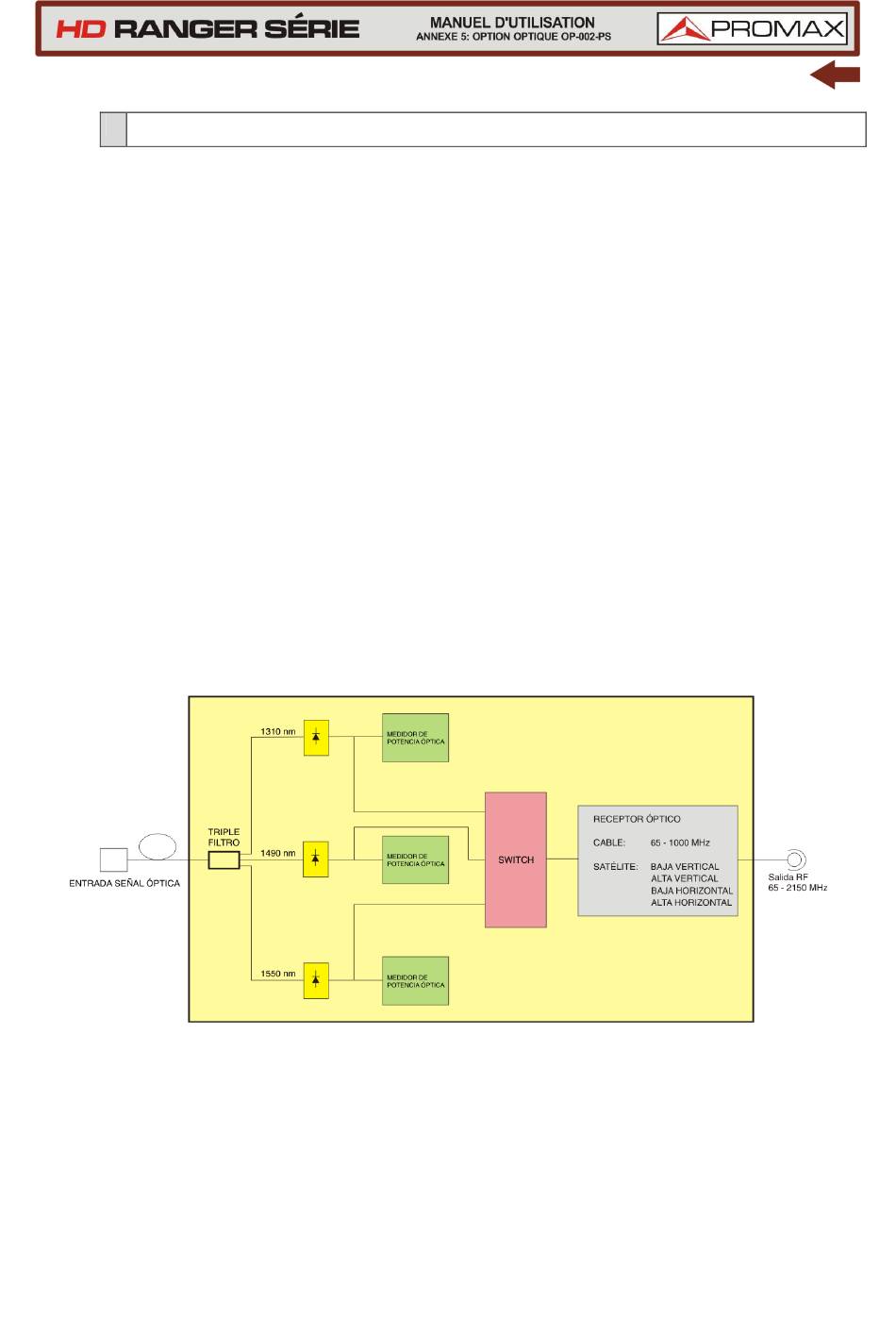

Le diagramme suivant montre les différents éléments du module:
Figure A5.1.
59
Avril 2015
