RANGER

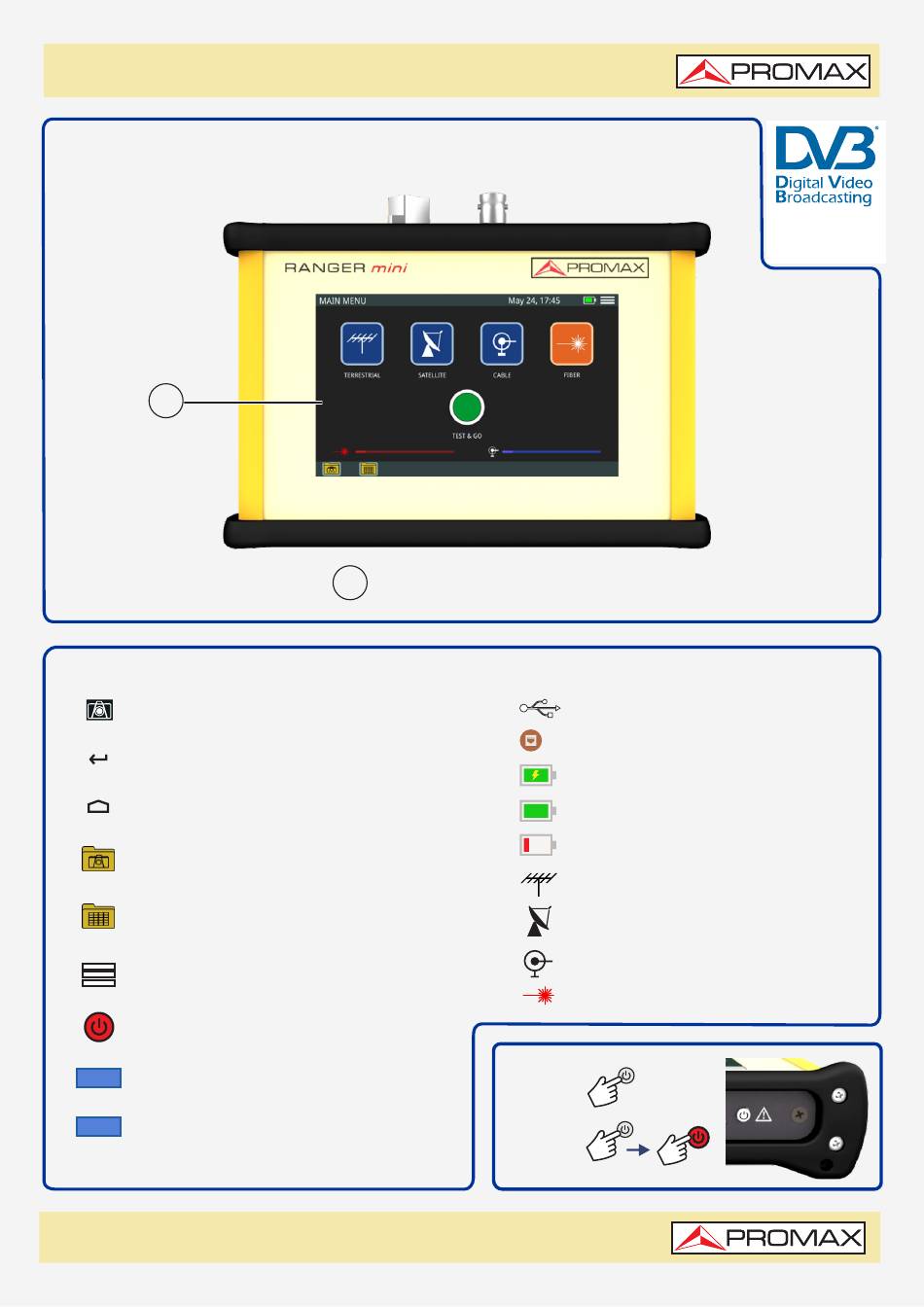

VUE DE FACE
1
ICÔNES TACTILES
Capture d'écran
Retour à l'écran précédent
Retour à l'écran principal
Accès aux captures d'écran
Accès aux enregistreurs de données
Accès au menu des paramètres
Éteindre
Modifier la valeur
123
Sélectionnez un paramètre
abc
Notice d'utilisation disponible dans la zone de téléchargements de: www.promax.fr
mini
GUIDE DE RÉFÉRENCE RAPIDE
1
Écran TFT Tactile
INDICATIVE ICONS
Clé USB connectée et détectée
Connecté au réseau Ethernet
Batterie en charge
Batterie chargée
Batterie faible
Terrestre
Satellite
Câble
Fibre
Allumer:
Éteindre:
Trademark of the
DVB - Digital Video
Broadcasting Project
Publicité
Manuels Connexes pour Promax RANGER mini
Sommaire des Matières pour Promax RANGER mini
- Page 1 Batterie chargée Batterie faible Accès aux captures d'écran Terrestre Accès aux enregistreurs de données Satellite Câble Accès au menu des paramètres Fibre Éteindre Modifier la valeur Allumer: Sélectionnez un paramètre Éteindre: Notice d'utilisation disponible dans la zone de téléchargements de: www.promax.fr...
- Page 2 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE VUE SUPÉRIEURE Connecteur SC-APC (entrée de signal fibre optique) Connecteur universel pour adaptateur F / F ou F / BNC (entrée de câble avec signal RF) (Optionnelle)* VUE DE DESSOUS Connecteur ETHERNET pour réseau Connecteur USB pour lecteur flash Connecteur d'entrée d'alimentation 12 V CC MENU DES RÉGLAGES...
- Page 3 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE TERRESTRE MENU DES RÉGLAGES Langue Date Temps Audio Arrêt automatique Affichage Équipement informations Ethernet configuration Test & Go configuration Serveur Web SCAN MENU DES RÉGLAGES Modifier le plan de chaîne Unités Ligne de référence Trace Pas de fréquence Accord de...
- Page 4 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE ANALYSEUR DE SPECTRE MENU DES RÉGLAGES Modifier le plan de chaîne Unités Ligne de référence Trace Pas de fréquence Filtre Accord de fréquence 1 Canal sélectionné. En appuyant dessus, il déploie une liste des canaux disponibles. 7 Flèches pour changer le niveau de référence.
- Page 5 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE ANALYSEUR DE SPECTRE SAT MENU DES RÉGLAGES Modifier le plan de chaîne Unités Ligne de référence Trace Pas de fréquence Filtre Accord de fréquence 1 Canal sélectionné. En appuyant dessus, il déploie une liste des canaux 6 Marqueur pour le canal / fréquence sélectionné.
- Page 6 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE SCAN / TILT MENU DES RÉGLAGES Modifier le plan de chaîne Unités Ligne de référence Au seuil CTB /CSO 6 Type de signal. Accès aux mesures et à la 1 Canal sélectionné. En appuyant dessus, il déploie une list e des canaux disponibles. constellation.
- Page 7 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE UPSTREAM MENU DES RÉGLAGES Unités Ligne de référence Pas de fréquence Trace Filtre 4 Fréquence inférieure. Fréquence sélectionnée. Lorsque vous appuyez dessus, un clavier numérique virtuel apparaît pour modifier la fréquence. 5 Flèches pour augmenter / diminuer la portée. 2 Niveau de puissance pour la fréquence sélectionnée.
- Page 8 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE VOLTMÈTRE MENU DES RÉGLAGES Unités 1 RF-PWR: Puissance de bande passante complète. 3 Vin AC : Tension et fréquence d'entrée AC. 2 Vin DC: Tension d'entrée DC. 4 Iout: Courant de sortie. FIBRE MENU DES RÉGLAGES Langue Date Temps...
- Page 9 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE ANALYSEUR DE SPECTRE MENU DES RÉGLAGES Modifier le plan de chaîne Unités Ligne de référence Trace CTB/CSO Filtre Fréquence Réglage 1 Selected channel. When pressing on, it deploys a list of available channels. Marqueur pour le canal / fréquence sélectionné. 2 Frequency selected.
- Page 10 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE SCAN / TILT MENU DES RÉGLAGES Modifier le plan de chaîne Unités Ligne de référence Au seuil CTB /CSO 1 Canal sélectionné. En appuyant dessus, il déploie une list e des canaux disponibles. 6 Type de signal. Accès aux mesures et à la constellation.
- Page 11 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE COMPTEUR DE PUISSANCE OPTIQUE MENU DES RÉGLAGES Définir le seuil optique 1 Étalonnage utilisé: sélectionnez la longueur d'onde pour la mesure 3 RF-PWR: Barre graphique et valeur de la puissance RF. de puissance. 2 O-PWR: Barre graphique et valeur de la puissance optique avec un 4 Puissance relative: la barre graphique et la valeur du signal seuil haut et bas.
- Page 12 mini mini RANGER RANGER GUIDE DE RÉFÉRENCE RAPIDE GUIDE DE RÉFÉRENCE RAPIDE WEBCONTROL: PARAMÈTRE RÉSEAU CONFIGURATION ETHERNET Netmask: Gateway: DNS 1: DNS 2: Mot de passe : Password Adresse IP par défault: 10.8.8.187 10.8.8.187 Adresse IP de l'équipement Password WEBCONTROL: OUTILS 1 Gestionnaire de fichiers - Télécharger et transférer des fichiers entre l'équipement et l'ordinateur.
- Page 13 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE NOTES...
- Page 14 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE NOTES...
- Page 15 mini RANGER GUIDE DE RÉFÉRENCE RAPIDE NOTES...
- Page 16 RANGER GUIDE DE RÉFÉRENCE RAPIDE v10.1.47 02-07-2021 (0 DG0342) mini RANGER Notice d’utilisation disponible dans la zone de téléchargements de: TÉLÉCHARGER www.promax.fr MANUEL UTILISATEUR...
