Promax SATHUNTER+ Guide Rapide De Configuration

Promax SATHUNTER+ Guide Rapide De Configuration

Le pointage satellite en toute simplicité
Masquer les pouces Voir aussi pour SATHUNTER+:

Publicité

Liens rapides

Télécharger ce manuel
SATHUNTER+

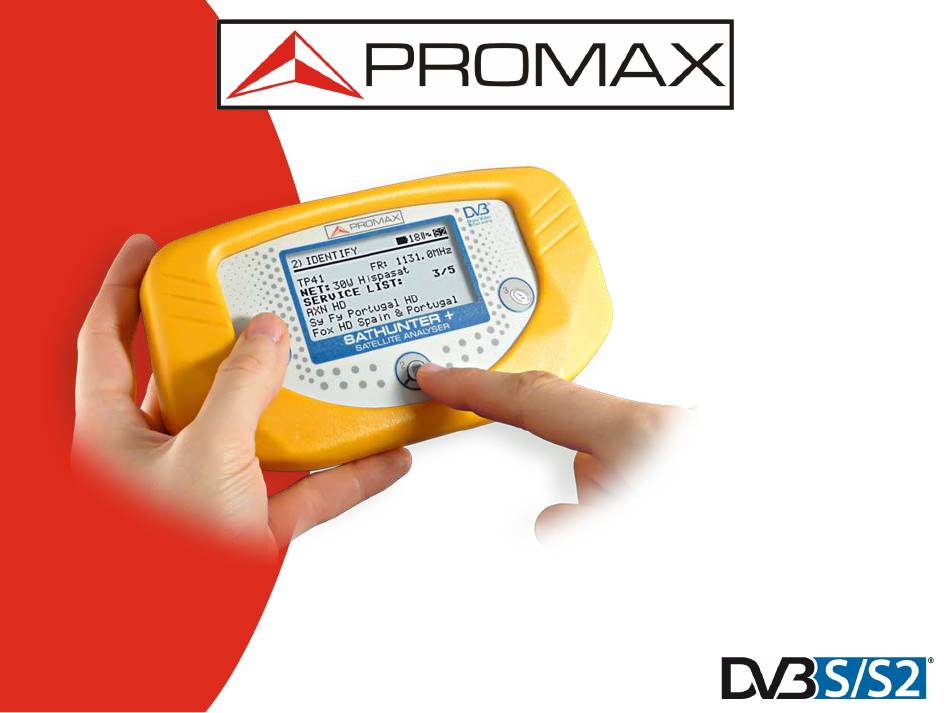

Le pointage satellite en toute simplicité
Guide
rapide de
configuration

Publicité

loading

Manuels Connexes pour Promax SATHUNTER+

Sommaire des Matières pour Promax SATHUNTER+

  • Page 1 SATHUNTER+ Le pointage satellite en toute simplicité Guide rapide de configuration...
  • Page 2 SATHUNTER+ Si vous avez acheté le SATHUNTER+, cette présentation vous aidera à utiliser votre équipement. Si vous ne l’avez pas encore, nous espérons que cela vous aidera dans votre décision!
  • Page 3 SATHUNTER+ Avec le SATHUNTER+, aligner une parabole sur le satellite souhaité devient rapide et facile...

  • Page 4: Les Points Essentiels

    Alimente la LNB en tension et en signal 22 kHz. • Batterie Li+ pour une autonomie de 2h en alimentant la LNB. Capacité de 70% après 1 heure de charge. • Affichage lisible et rétro éclairé. • L’expérience de PROMAX de milliers de mesureurs !
  • Page 5 SATHUNTER+ Avant de démarrer... • Vérifiez si les satellites / transpondeurs préprogrammés SATHUNTER+ sont bons pour votre application. • SATHUNTER+ a besoin d’être programmé, avant son utilisation, avec les caractéristiques du transpondeur du satellite sur lequel vous voulez travailler. • Chaque réglage d’un transpondeur (fréquence, FEC...) deviendra un point test et pourra porter un nom pour être identifié...
  • Page 6 SATHUNTER+ Pourquoi utiliser des satellites preprogrammés? C’est la solution pour rendre l’installation et la mesure la moins complexe. Vous pouvez... • Programmer jusqu’a 16 satellites (1 transpondeur par satellite). • Programmer les 4 polaritées de 4 satellites (recommandé). Par exemple: •...

  • Page 7: Connecteur D'entrée Interchangeable

    SATHUNTER+ Connecteur d’entrée interchangeable Le connecteur d’entrée est un point fragile lors de travaux sur chantier. Le SATHUNTER+ est livré avec un connecteur F/F de remplacement...
  • Page 8 SATHUNTER+ Batteries Li+ • Avant de démarrer, assurez vous que les batteries soient chargées et éventuellement mettez les en charge pendant quelques heures en utilisant le chargeur AL-101B fourni. • Les batteries sont de type Li+, donc non seulement la durée de vie de la batterie est plus longue, mais aussi le temps de charge est plus court.
  • Page 9 SATHUNTER+ Si la préprogrammation de votre équipement ne convient pas pour votre application, allez au chapitre “modification de la configuration” Clickez ici pour accéder directement.

  • Page 10: Détecter Un Satellite

    SATHUNTER+ Etape 1 Détecter un satellite • Allumez en pressant la touche pendant plus d’une seconde. • Orientez la parabole vers la position où vous pensez trouver le satellite que vous recherchez (aide d’une boussole si nécessaire). • Dés que vous recevez le signal d’un satellite, le bargraph va vous l’indiquer et l’indicateur sonore va émettre.
  • Page 11 SATHUNTER+ Etape 1 Détecter un satellite • Orientez doucement la parabole de haut en bas et de gauche à droite pour optenir le maximum de déviation sur le bargraph. • L’écran affichera également des informations complémentaires: Alimentation LNB 22 kHz signal On/Off Niveau de charge batterie Niveau de signal actuel...
  • Page 12 SATHUNTER+ Etape 1 Détecter un satellite Certains messages que vous pouvez voir apparaître sur l’écran: • “LNB SHORT CIRCUIT”. Vérifier si il y a un court circuit sur la LNB, le câble, les connecteurs, ... • “LNB NOT DETECTED”. Vérifier les connecteurs et la LNB. Vérifiez si le câble n’est pas trop long.

  • Page 13: Identifier Le Satellite

    SATHUNTER+ Etape 2 Identifier le satellite • Dés que vous avez obtenu la déviation maximum sur le bargraph, appuyez sur la touche . Le nom du premier point de test s’affiche (par exemple TP64). • Si le point de test correspond au Satellite trouvé, le SATHUNTER+ donne les informations suivantes.
  • Page 14 SATHUNTER+ Etape 2 Identifier le satellite • Chaque fois que vous appuyez la touche , le point de test suivant sera affiché dans une séquence cyclique. • Si aucune information n’est affichée, cela veut dire que le point de test ne correspond pas au Satellite trouvé. Passez alors au point de test suivant.

  • Page 15: Optimiser La Qualité

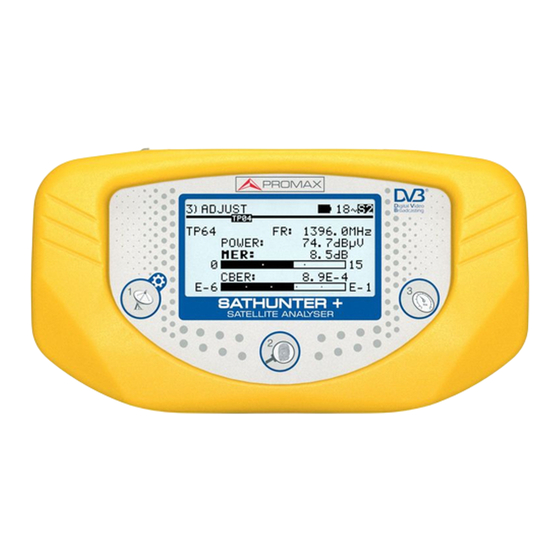

    SATHUNTER+ Etape 3 Optimiser la qualité • Dés que vous savez que vous êtes sur le bon satellite, appuyez sur la touche • Un autre bargraph montrant la mesure de MER (graphique et numérique) s’affiche avec les mesures de CBER et/ou VBER/LBER* (configurable par le software).
  • Page 16 SATHUNTER+ Etape 3 Optimiser la qualité • Le MER est un indicateur de qualité, sa valeur doit être la plus élevée possible. • Les CBER et VBER/LBER * sont des taux d’erreurs. Leurs valeurs doivent être les plus petites possibles. * VBER pour DVB-S LBER pour DVB-S2...
  • Page 17 SATHUNTER+ Etape 3 Optimiser la qualité • Orientez la LNB pour augmenter la déviation du bargraph (réglage de la “cross-polar”) DEVIATION MAXIMALE CROSS–POLAR OPTIMALE...

  • Page 18: Modifier La Configuration

    SATHUNTER+ Modifier la Configuration Si vous souhaitez travailler avec des satellites différents de ceux pour lesquels l’appareil a été préprogrammé à l’origine ou souhaitez modifier les points test, vous devez procéder de la façon suivante: Chercher sur Internet les paramètres des satellites et des transpondeurs que vous souhaitez programmer dans le mesureur.
  • Page 19 SATHUNTER+ Trouver les informations... • Les informations des satellites et transpondeurs peuvent être obtenues de différentes sources, principalement à partir d’Internet ou de magazines spécialisés. • Plusieurs sites web fournissent des informations fiables qui peuvent être utilisées pour configurer le SATHUNTER+. www.lyngsat.com www.satbeams.com kingofsat.net...
  • Page 20 SATHUNTER+ Trouver les informations... Entrez sur le site web de Lyngsat et clickez sur votre région dans la ligne “Frequencies”.
  • Page 21 SATHUNTER+ Trouver les informations... Cliquez sur le satellite souhaité:...
  • Page 22 SATHUNTER+ Trouver les informations... Choisissez un transpondeur du satellite. Voici les paramètres à noter pour pouvoir ensuite configurer ce transpondeur dans le pointeur SATHUNTER+ : Standard : DVB-S2 Polarisation : Horizontale Fréquence Downlink : 11785 MHz Coderate : 2/3 Constellation: 8PSK Symbolrate : 27500 ksymb/s...
  • Page 23 SATHUNTER+ Trouver les informations... • Vous devez chercher et noter les paramètres de tous les transpondeurs que vous souhaitez programmer dans le mesureur. • Le SATHUNTER+ dispose de jusqu’à 50 points de test (TP). Chaque point de test correspond à une fréquence satellite (transpondeur). Ces transpondeurs peuvent correspondre tous au même satellite, ou bien à...
  • Page 24 SATHUNTER+ Trouver les informations... REMARQUES: • Il vaut mieux disposer de plusieurs points de test pour chaque satellite afin que, si l’opérateur modifie les paramètres d’un transpondeur et vous ne disposez pas d’un PC pour modifier la configuration du mesureur, vous ayez d’autres transpondeurs du même satellite mémorisés dans le mesureur.
  • Page 25 SATHUNTER+ Trouver les informations... À la fin de cette étape, vous devriez disposer d’une liste de points de test (max. 50 TP) qui ressemble à cela : Satellite Fréquence Polarisation Standard Constellation Symbolrate CodeRate Downlink (V/H) (DVB-S/S2) (QPSK/8PSK)* (ksymb/s) (FEC) (MHz) Hotb13ºE 11785 MHz...
  • Page 26 SATHUNTER+ Connexion du mesureur au PC... • Installez le logiciel SATHUNTER+ fourni sur votre PC. • Connectez le mesureur moyennant le cordon USB fourni. • Allumez le SATHUNTER+ (au cas où il serait éteint). Lancez le logiciel SATHUNTER+. • Sélectionnez Tools Detect à...
  • Page 27 SATHUNTER+ Connexion du mesureur au PC... • Selectionnez Tools Receive à partir du menu • Le logiciel transfert la configuration du mesureur SATHUNTER+ vers le logiciel PC. (Cela peut prendre quelques secondes)
  • Page 28 SATHUNTER+ Connexion du mesureur au PC... • Maintenant la configuration de votre mesureur est disponible dans le logiciel • Nous conseillons de la sauvegarder dans un fichier de votre PC au cas où vous ayez besoin plus tard de la récupérer. •...
  • Page 29 SATHUNTER+ Création du fichier de configuration... • Selectionnez Edit Point à partir du menu. La fenêtre qui s’ouvre permet de modifier les paramètres des points de test. Selectionnez le point de test que vous souhaitez éditer.
  • Page 30 SATHUNTER+ Création du fichier de configuration... • Selectionnez Edit Point à partir du menu. La fenêtre qui s’ouvre permet de modifier les paramètres des points de test. Entrez la fréquence IF ou Sélectionnez la tension LNB Downlink du transpondeur Sélectionnez ON/OFF pour Sélectionnez le type de le signal 22 kHz transpondeur : DVB-S2 ou DVB-S...
  • Page 31 SATHUNTER+ Création du fichier de configuration... Exemple : LNB Universel en bande Ku • Tension LNB : 13V pour polarisation Verticale (V) 18 V pour polarisation Horizontale (H) • Signal 22 kHz : ON pour la bande haute (Fréq Downlink > 11700 MHz) OFF pour la bande basse (Fréq Downlink <...
  • Page 32 SATHUNTER+ Création du fichier de configuration... • Reproduisez la même procédure pour chaque point test que vous souhaitez modifier. Avant de passer au point de test suivant, vous devez cliquer sur le bouton “Check” afin de valider la configuration. Le mesureur vous préviendra si quelque information renseignée est inconsistente (e.g.
  • Page 33 SATHUNTER+ Création du fichier de configuration... • Selectionner Edit Config à partir du menu. • La fenêtre qui s’ouvre permet de modifier la configuration générale du mesureur.
  • Page 34 SATHUNTER+ Création du fichier de configuration... Selectionnez le rang de points de test qui sera disponible sur le mesureur. Par exemple, dans ce cas, uniquement les points de test 0 à 9 seront disponibles pour l’utilisateur. Choisissez le type de Le reste (10 à...
  • Page 35 SATHUNTER+ Création du fichier de configuration... • Une fois que toutes les modifications ont été effectuées, vous devez sauvegarder le fichier configuration avec un nom différent (afin d’éviter que la configuration que vous aviez sauvegardée tout au début soit écrasé). •...
  • Page 36 SATHUNTER+ Transfert de la nouvelle configuration… • Sélectionnez Tools Send à partir du menu. Le transfert de la nouvelle configuration dans le SATHUNTER+ peut prendre quelques secondes.
  • Page 37 SATHUNTER+ Transfert de la nouvelle configuration… • Sélectionnez File Exit à partir du menu. • Éteignez le SATHUNTER+ et déconnectez le câble de l’ordinateur. • Vous êtes maintenant prèt à utiliser votre SATHUNTER+ avec sa nouvelle configuration.

  • Page 38: N'hésitez Pas À Nous Contacter Pour Tout Complément D'information

    SATHUNTER+ Consultez la notice d’utilisation pour une description  plus approfondie de tous les paramètres du mesureur. N’hésitez pas à nous contacter pour tout complément  d’information : sav@promax.fr L’Équipe de PROMAX 09/13...
