Un menu s'affiche avec trois options: Tables, Débits et Alarmes.
Sélectionnez une des options.
Au démarrage, l'Analyseur de TS effectue la détection et identification
des tables contenues dans le TS puis affiche les résultats. Cela peut
prendre plusieurs secondes.
Si le signal ne contient aucun TS ou celui-ci est incorrecte il affichera
un message d'erreur. Vérifiez que le signal est reçu correctement.
Par la suite on décrit chacune des fonctions.
7.1.3
Analyse des tables
Description:
►
Cette fonction permet de visualiser le contenu des tables du TS. Ce contenu
est affiché sous forme de diagramme arborescent à travers duquel l'utilisateur
peut naviguer moyennant le joystick. Tous les nœuds peuvent être dépliés
pour visualiser leur contenu. Il est ainsi possible d'analyser le contenu des
tables de façon détaillée pour vérifier les informations qui sont en train d'être
diffusées.

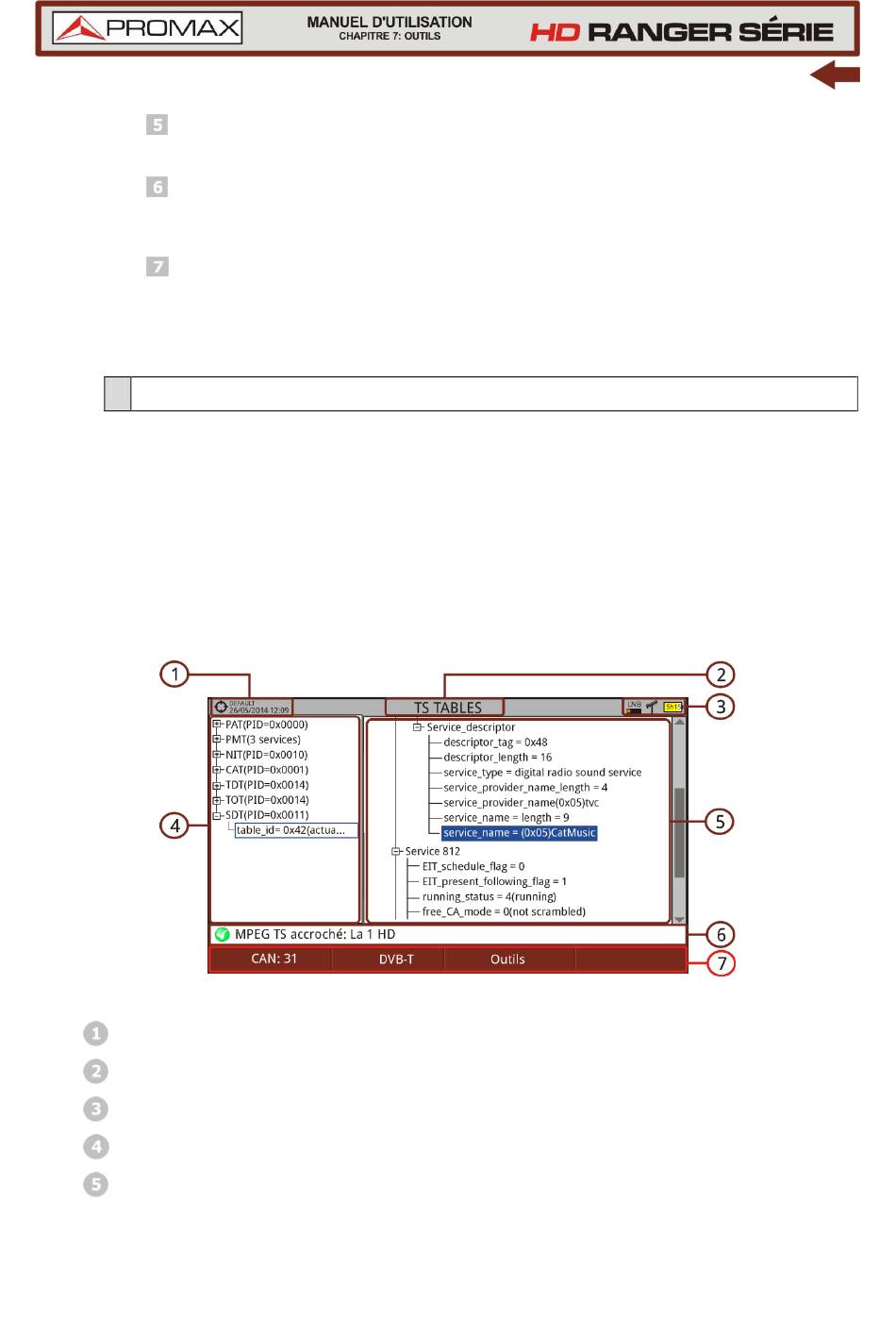

Description de l'écran:
►
Chantier en cours; date et heure.
Fonction d'analyse en cours.
Bande sélectionnée; Niveau de batterie.
Liste des tables (diagramme arborescent)
Contenu de la table sélectionnée (diagramme arborescent).
7-78
Figure 59.
Avril 2015
